Пристрій для гідродинамічної обробки та перекачки речовин

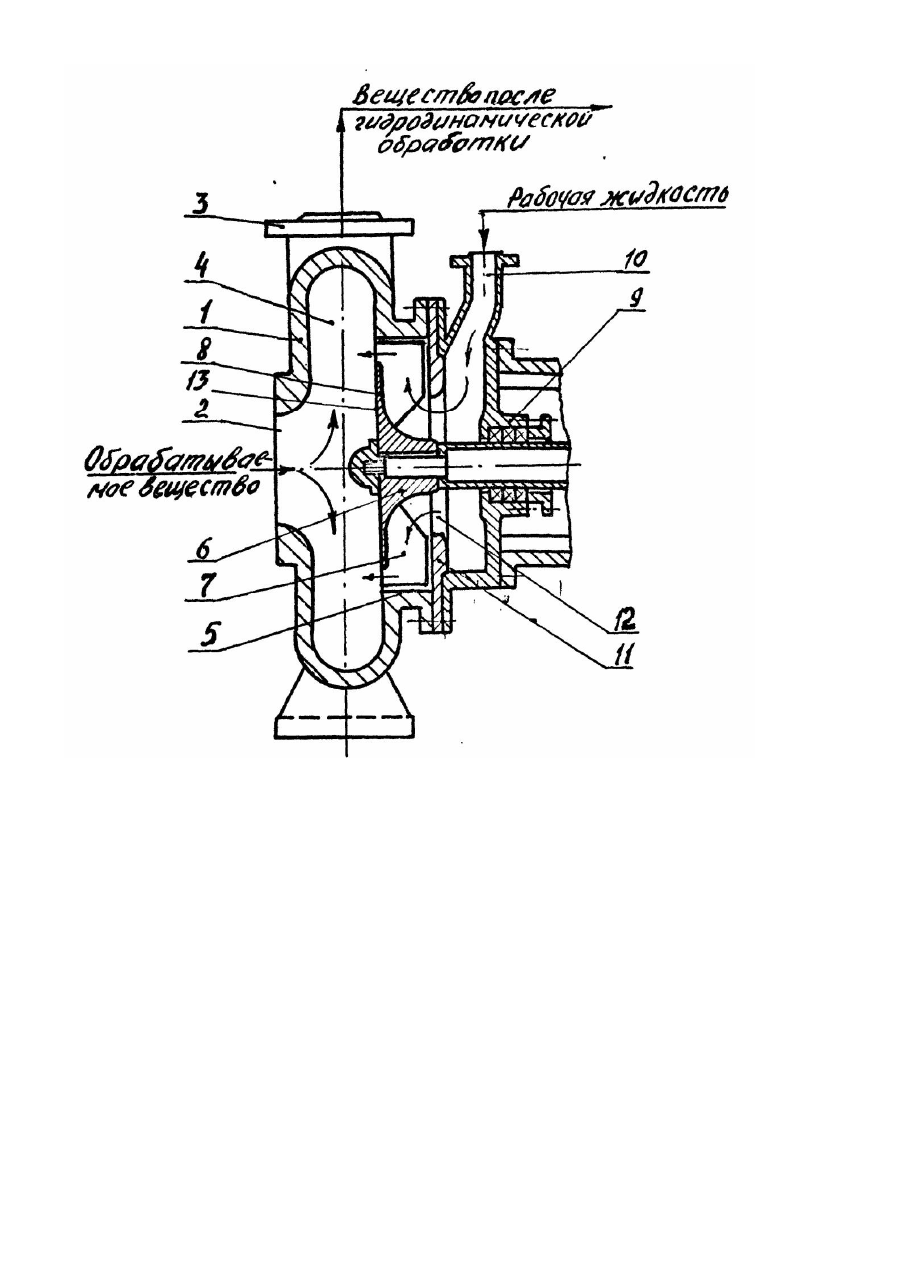

Изобретение относится к перерабатывающим отраслям агропромышленного комплекса и может быть использовано для гидродинамической Обработки и перекачки веществ, например: для отмывания корнеклубнеплодов от земли и связанной ботвы, растворения сыпучих материалов, приготовления суспензий и одновременной перекачки полученных смесей и растворов для последующи х технологических процессов. Известен центробежный свеклонасос, содержащий корпус с напорным патрубком, переднюю крышку со всасывающим патрубком. расположенное внутри корпуса рабочее колесо, заднюю крышку с сальниковым устройством [1]. Недостатками известного центробежного свеклонаеоса являются следующие: большие потери свекловичной массы и сахара вследствие дробления свеклы лопастями рабочего колеса; большая металлоемкость и высокое энергопотребление вследствие низкого КПД. Наиболее близким по технической сущности и достигаемому эффекту к настоящему изобретению является свободновихревой насос, содержащий корпус с входным и выходным патрубками, рабочей камерой и проточкой, размещенное в последней рабочее колесо, снабженное рабочими лопатками и ведущим диском, заднюю крышку и дополнительный подводящий патрубок среды высокого давления. Корпус со стороны входного патрубка снабжен отверстиями, подключенными к источнику среды высокого давления [2]. Недостатками известного свободно вихревого насоса являются высокое энергопотребление в связи с необходимостью создания среды высокого давления, подводимой .через дополнительные патрубки; создание дополнительного сопротивления вращению жидкости в рабочей камере струями высокого давления, подведенными в рабочую камеру через отверстия в корпусе, в результате чего повышается расход энергии. Кроме того, известный свободно вихревой насос не может реализовать дополнительных функций (отмывание корнеклубнеплодов, приготовление суспензий, растворов и др.). Задачей изобретения является усовершенствование устройства для гидродинамической обработки веществ, чтобы путем придания рабочей жидкости вращательного движения повысить интенсивность проведения процесса и за счет этого снизить энергопотребление. Поставленная задача решается тем, что в устройстве для гидродинамической-обработки и перекачки веществ, содержащем корпус с входным и выходным патрубками. рабочей камерой и проточкой, размещенное в последней рабочее колесо, снабженное рабочими лопатками и ведущим диском, заднюю крышку и расположенный у нее дополнительный подводящий патрубок, согласно изобретению дополнительный подводящий патрубок отдален от проточки корпуса перегородкой с центральным отверстием, рабочее колесо тыльной стороной ведущего диска обращено к рабочей камере, а внешний радиус рабочих лопаток превышает внешний радиус ведущего диска. Заявленная совокупность признаков обеспечивает получение технического эффекта, т.е. повышение интенсивности проведения процессов (например, отмывания свекловичных корней от земли и связанной ботвы, приготовления растворов, суспензий и др.) при гидродинамической обработке и перекачке веществ. На чертеже изображено устройство для гидродинамической обработки и перекачки веществ, общий вид в разрезе. Устройство для гидродинамической обработки и перекачки веществ содержит, корпус 1 с входным 2 и выходным 3 патрубками, рабочей камерой 4 и проточкой 5. В проточке 5 расположено рабочее колесо 6. Рабочее колесо 6 снабжено лопатками 7 и ведущим диском 8. К корпусу 1 прикреплена задняя крышка 9 и расположенный у нее дополнительный подводящий патрубок 10, который отделен от проточки 5 корпуса 1 перегородкой 11с центральным отверстием 12. Рабочее колесо 6 тыльной стороной 13 ведущего диска 8 обращено к рабочей камере 4, а внешний радиус рабочих лопаток 7 превышает внешний радиус ведущего диска 8. Устройство для гидродинамической обработки и перекачки веществ работает следующим образом. При вращении рабочего колеса 6 рабочая жидкость поступает через дополнительный подводящий патрубок 10, центральное отверстие 12, перегородки 11 к лопастям 7, прикрепленным к ведущему диску 8. Вращаясь вместе с лопастями 7, прикрепленными к ведущему диску 8 рабочего колеса 6 расположенного в проточке 5 корпуса 1, рабочая жидкость приобретает кинетическую энергию ив виде гидравлических струй , обладающих высоким давлением и скоростью, подается внутрь корпуса 1. Через входной патрубок 2 внутрь корпуса 1 подают обрабатываемые корнеклубнеплоды, например, сахарную свеклу. Последняя многократно омывается гидродинамическими струями рабочей жидкости и приобретает от нее вращательное движение. При этом происходит отделение от свекловичных корней земли и связанной ботвы.
