Пристрій для механічної обробки деталей із полімерних матеріалів

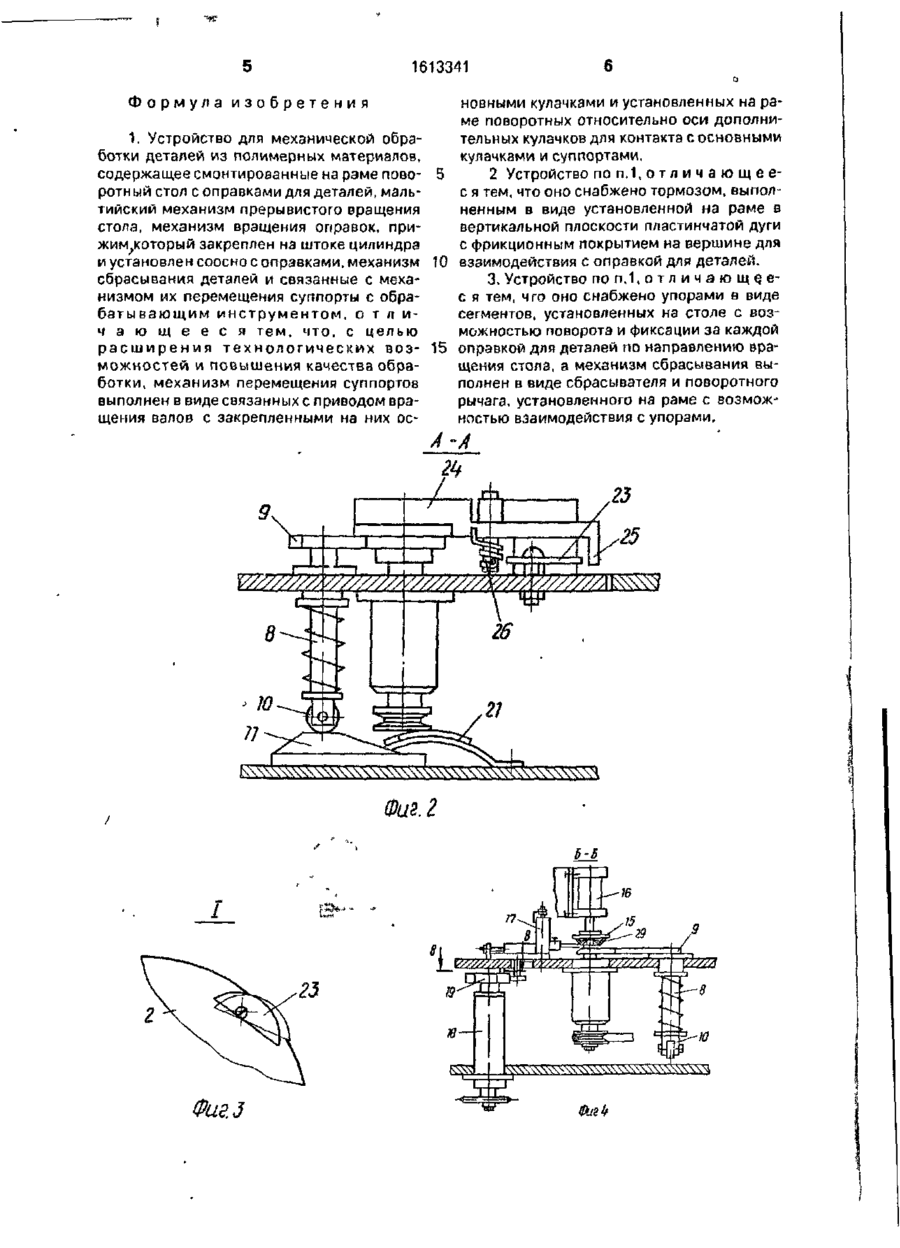

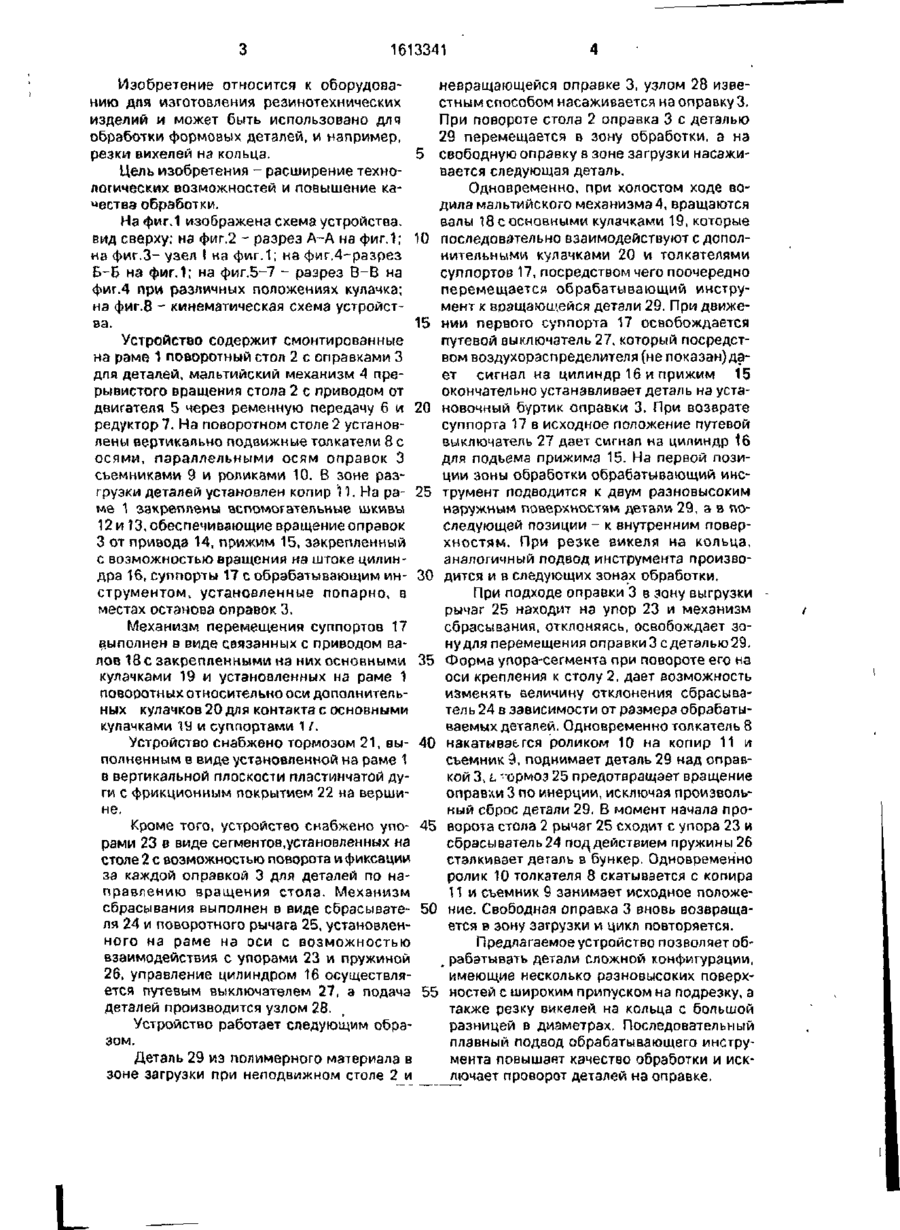

Изобретение относится к оборудованию для изготовления резинотехнических издеЩ лий и может быть использовано для механической обработки формовых деталей или резки викелей на кольцо. Цель - расширение технологических возможностей и повышение качества обработки. Механизм перемещения суппортов выполнен в виде связанным с приводом вращения валов с закрепленными на них основными кулачками и установленных на раме поворотных относительно оси дополнительных к у л а ч к о в для к о н т а к т а с основными кулачками и суппортами. При работе основные и дополнительные кулачки взаимодействуют и подводят с у п п о р т ы с и н с т р у м е н т а м и к изделию. 2 з,п. ф-лы, 8 ил. П I гиfix—? 1 1 S Ы/ Фиг. і 1613341 Изобретение относится к оборудованию для изготовления резинотехнических изделий и может быть использовано для обработки формовых деталей, и например, резки вихелей на кольца. Цель изобретения - расширение технологических возможностей и повышение качества обработки. На фиг.1 изображена схема устройства, вид сверху; на фиг.2 - разрез А-А на фиг.1; на фиг.З- узел I на фиг.1; на фиг.4-разрез Б-Б на фиг.1; на фиг,5~7 - разрез В-В на фиг.4 при различных положениях кулачка; на фиг.8 - кинематическая схема устройства. Устройство содержит смонтированные на раме 1 поворотный стол 2 с оправками 3 для деталей, мальтийский механизм 4 прерывистого вращения стола 2 с приводом от двигателя 5 через ременную передачу б и редуктор 7, На поворотном столе 2 установлены вертикально подвижные толкатели 8 с осями, параллельными осям оправок 3 съемниками 9 и роликами 10. В зоне разгрузки деталей установлен копир 11. На раме 1 закреплены вспомогательные шкивы 12 и 13, обеспечивающие вращение оправок 3 от привода 14, прижим 15, закрепленный с возможностью вращения на штоке цилиндра 16, суппорты 17 с обрабатывающим инструментом, установленные попарно, в местах останова оправок 3. 5 10 15 20 25 30 невращающейся оправке 3, узлом 28 известным способом насаживается на оправку 3. При повороте стола 2 оправка 3 с деталью 29 перемещается в зону обработки, а на свободную оправку в зоне загрузки насаживается следующая деталь. Одновременно, при холостом ходе водила мальтийского механизма 4, вращаются валы 18 с основными кулачками 19, которые последовательно взаимодействуют с дополнительными кулачками 20 и толкателями суппортов 17, посредством чего поочередно перемещается обрабатывающий инструмент к возщающейся детали 29. При движении первого суппорта 17 освобождается путевой выключатель 27, который посредством воздухораспределителя (не показан) дает сигнал на цилиндр 16 и прижим 15 окончательно устанавливает деталь наустановочный буртик оправки 3. При возврате суппорта 17 в исходное положение путевой выключатель 27 дает сигнал на цилиндр 16 для подъема прижима 15. На первой позиции зоны обработки обрабатывающий инструмент подводится к двум разновысоким наружным поверхностям детали 29, а в последующей позиции - к внутренним поверхностям. При резке викеля на кольца, аналогичный подвод инструмента производится и в следующих зонах обработки. При подходе оправки 3 в зону выгрузки рычаг 25 находит на упор 23 и механизм сбрасывания, отклоняясь, освобождает зону для перемещения оправкиЗ сдеталью29. Форма упора-сегмента при повороте его на оси крепления к столу 2, дает возможность изменять величину отклонения сбрасыватель 24 в зависимости от размера обрабатываемых деталей. Одновременно толкатель 8 накатывается роликом 10 на копир 11 и съемник 3, поднимает деталь 29 над оправкой З., і "ормоз 25 предотвращает вращение оправли 3 по инерции, исключая произвольный сброс детали 29. В момент начала проворота стола 2 рычаг 25 сходит с упора 23 и сбрасыватель24 под^ действием пружины 26 сталкивает деталь в бункер. Одновременно ролик 10 толкателя 8 скатывается с копира 11 и съемник 9 занимает исходное положение. Свободная оправка 3 вновь возвращается в зону загрузки и цикл повторяется. Механизм перемещения суппортов 17 в.ыполнен в виде связанных с приводом валов 18 с закрепленными на них основными 35 кулачками 19 и установленных на раме 1 поворотных относительно оси дополнительных кулачков 20 для контакта с основными кулачками 1У и суппортами 11. Устройство снабжено тормозом 21, вы- 40 полненным в виде установленной на раме 1 в вертикальной плоскости пластинчатой дуги с фрикционным покрытием 22 на вершине, Кроме того, устройство снабжено упо- 45 рами 23 в виде сегментоа.установленных на столе 2 с возможностью поворота и фиксации за каждой оправкой 3 для деталей по направлению вращения стола. Механизм сбрасывания выполнен в видесбрасывате- 50 ля 24 и поворотного рычага 2Б, установленного на раме на оси с возможностью Предлагаемое устройство позволяет обвзаимодействия с упорами 23 и пружиной , рабэтывэть детали сложной конфигурации, 26, управление цилиндром 16 осуществляимеющие несколько разновысоких поверхется путевым выключателем 27, а подача 55 ностей с широким припуском на подрезку, а деталей производится узлом 28. также резку викелей на кольца с большой разницей в диаметрах. Последовательный Устройство работает следующим обраплавный подвод обрабатывающего инструзом. мента повышает качество обработки и искДеталь 29 из полимерного материала в лючает проворот деталей на оправке. зоне загрузки при неподвижном столе 2 и L 1613341 новными кулачками и установленных на раме поворотных относительно оси дополнительных кулачков для контакта с основными 1. Устройство для механической обракулачками и суппортами. ботки деталей из полимерных материалов, содержащее смонтированные на раме пово- 5 2 Устройство п о п . 1 , о т л и ч а ю щ е е ротный стол с оправками для деталей, мальс я тем, что оно снабжено тормозом, выполтийский механизм прерывистого вращения ненным в виде установленной на раме в стола, механизм вращения оправок, привертикальной плоскости пластинчатой дуги жим^который закреплен на штоке цилиндра с фрикционным покрытием на вершине для и установлен соосно с оправками, механизм 10 взаимодействия с оправкой для деталей. сбрасывания деталей и связанные с меха3. Устройство по п.1, о т л и ч а ю щ е е низмом их перемещения суппорты с обрас я тем, чго оно снабжено упорами в виде батывающим инструментом, о т л и сегментов, установленных на столе с возч а ю щ е е с я тем, что, с целью можностью поворота и фиксации за каждой р а с ш и р е н и я т е х н о л о г и ч е с к и х воз- 15 оправкой для деталей по направлению враможностей и повышения качества обращения стола, а механизм сбрасывания выботки, механизм перемещения суппортов полнен в виде сбрасывателя и поворотного выполнен в виде связанных с приводом врарычага, установленного на раме с возможщения валов с закрепленными на них осностью взаимодействия с упорами. Формула изобретения Фиг. г 5-S 1613311 В-8 В-В 9 17 Фиг 5 Фиг. б 19 Фиг 7 77 Фиг. в Редактор М Товтин Составитель Е Михайлова Техред М Моргентал Корректор Э. Лончакова Заказ 3859 Тираж 534 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
