Спосіб виробництва композитних карбонізованих виробів

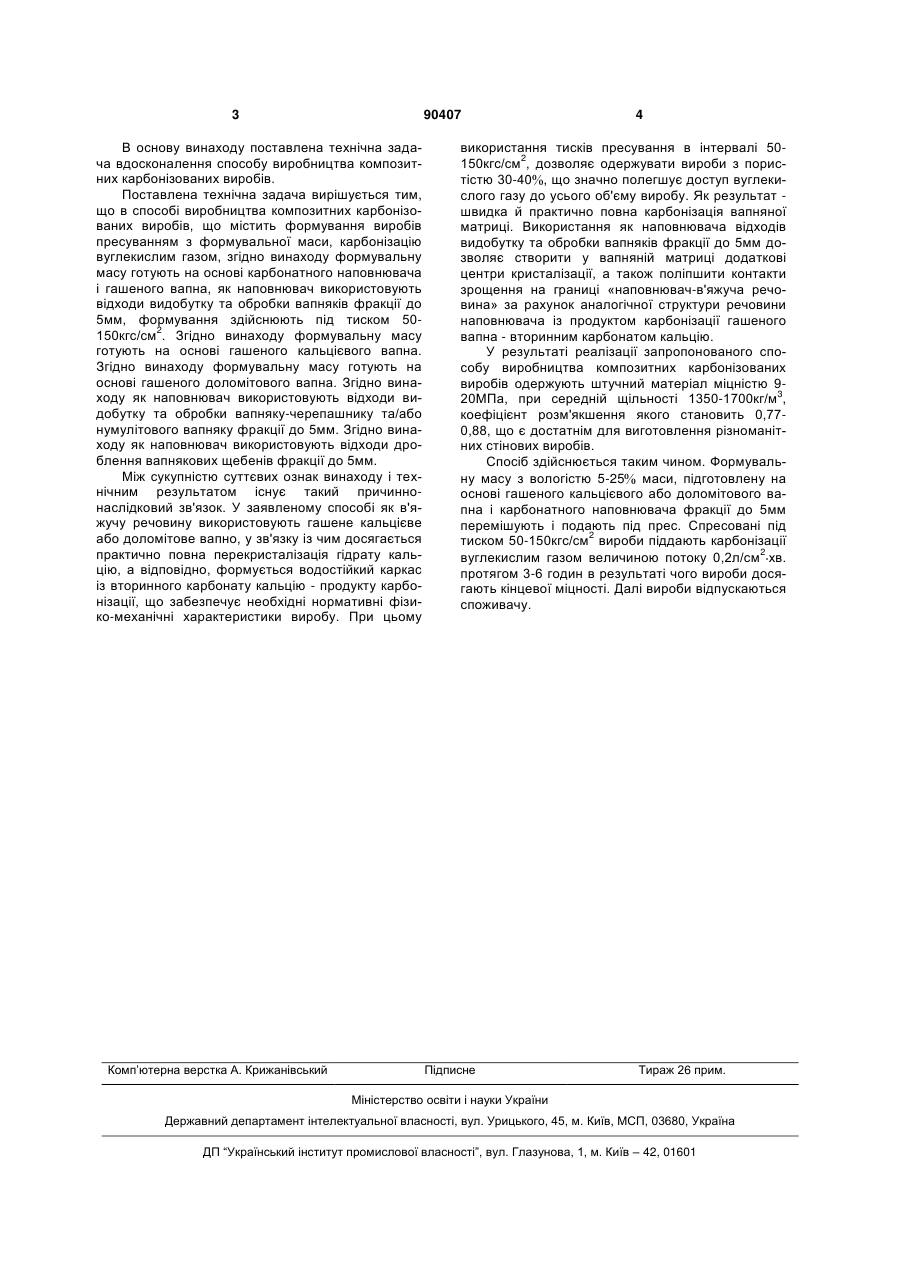

1. Спосіб виробництва композитних карбонізованих виробів, що включає формування виробів з формувальної маси пресуванням, карбонізацію вуглекислим газом, який відрізняється тим, що C2 2 (19) 1 3 90407 В основу винаходу поставлена технічна задача вдосконалення способу виробництва композитних карбонізованих виробів. Поставлена технічна задача вирішується тим, що в способі виробництва композитних карбонізованих виробів, що містить формування виробів пресуванням з формувальної маси, карбонізацію вуглекислим газом, згідно винаходу формувальну масу готують на основі карбонатного наповнювача і гашеного вапна, як наповнювач використовують відходи видобутку та обробки вапняків фракції до 5мм, формування здійснюють під тиском 50150кгс/см2. Згідно винаходу формувальну масу готують на основі гашеного кальцієвого вапна. Згідно винаходу формувальну масу готують на основі гашеного доломітового вапна. Згідно винаходу як наповнювач використовують відходи видобутку та обробки вапняку-черепашнику та/або нумулітового вапняку фракції до 5мм. Згідно винаходу як наповнювач використовують відходи дроблення вапнякових щебенів фракції до 5мм. Між сукупністю суттєвих ознак винаходу і технічним результатом існує такий причиннонаслідковий зв'язок. У заявленому способі як в'яжучу речовину використовують гашене кальцієве або доломітове вапно, у зв'язку із чим досягається практично повна перекристалізація гідрату кальцію, а відповідно, формується водостійкий каркас із вторинного карбонату кальцію - продукту карбонізації, що забезпечує необхідні нормативні фізико-механічні характеристики виробу. При цьому Комп’ютерна верстка А. Крижанівський 4 використання тисків пресування в інтервалі 50150кгс/см2, дозволяє одержувати вироби з пористістю 30-40 , що значно полегшує доступ вуглекислого газу до усього об'єму виробу. Як результат швидка й практично повна карбонізація вапняної матриці. Використання як наповнювача відходів видобутку та обробки вапняків фракції до 5мм дозволяє створити у вапняній матриці додаткові центри кристалізації, а також поліпшити контакти зрощення на границі «наповнювач-в'яжуча речовина» за рахунок аналогічної структури речовини наповнювача із продуктом карбонізації гашеного вапна - вторинним карбонатом кальцію. У результаті реалізації запропонованого способу виробництва композитних карбонізованих виробів одержують штучний матеріал міцністю 920МПа, при середній щільності 1350-1700кг/м3, коефіцієнт розм'якшення якого становить 0,770,88, що є достатнім для виготовлення різноманітних стінових виробів. Спосіб здійснюється таким чином. Формувальну масу з вологістю 5-25 маси, підготовлену на основі гашеного кальцієвого або доломітового вапна і карбонатного наповнювача фракції до 5мм перемішують і подають під прес. Спресовані під тиском 50-150кгс/см2 вироби піддають карбонізації вуглекислим газом величиною потоку 0,2л/см2 хв. протягом 3-6 годин в результаті чого вироби досягають кінцевої міцності. Далі вироби відпускаються споживачу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
