Вхідний пристрій осьової ступіні турбомашини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 9059

Опубліковано: 30.09.1996

Автори: Бражнік Віктор Петрович, Куценко Валентина Олександрівна

Завантажити PDF файл.

Формула / Реферат

Входное устройство осевой ступени турбомашини, содержащее входной патрубок и кольцевую буферную камеру прямоугольного сечения с торцовыми стенками, лежащими в плоскости, перпендикулярной продольной оси ступени, отличающееся тем, что, с целью улучшения виброакустических характеристик при использования в осевой ступени шнекового рабочего органа, торцовая стенка камеры со стороны осевой ступени размещена в плоскости, проходящей через точку, лежащую на входной кромке шнека и удаленную от его оси на расстояние, равное половине наружного диаметра шнека.

Текст

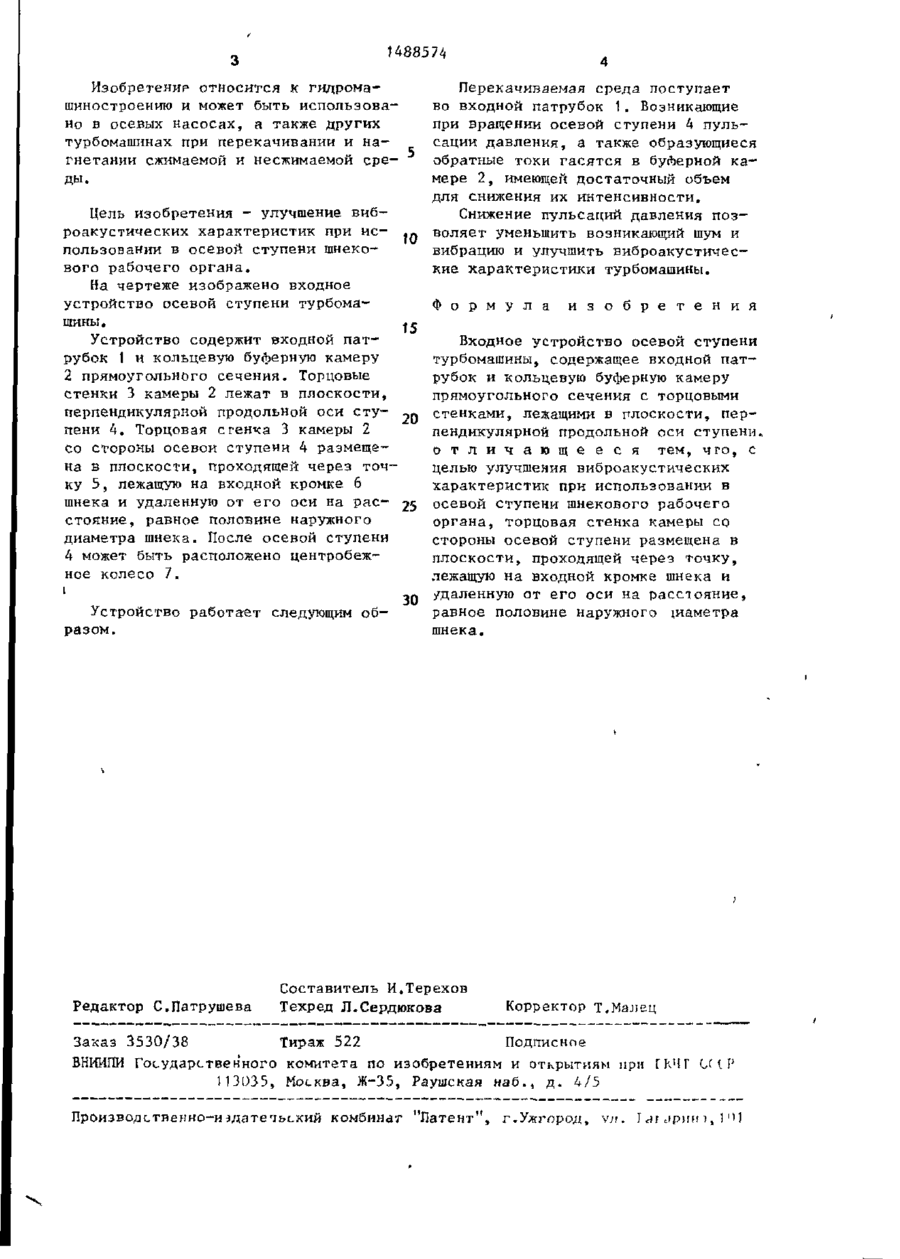

Изобретение относится к гидромашиностроению н может быть использовано в турбомашинах при перекачивании и нагнетании сжимаемой и недожимаемой сред. Изобретение позволя І (Л С У У77У77777У/Ґ//УЛ Ік УУ7777. 00 00 1488574 Изобретенир относится к гидромашиностроению и может быть использовано в осевых насосах, а также других турбомашинах при перекачивании и нагнетании сжимаемой и несжимаемой среды. Перекачиваемая среда поступает во входной патрубок 1. Возникающие при вращении осевой ступени 4 пульсации давления, а также образующиеся обратные токи гасятся в буферной камере 2, имеющей достаточный объем для снижения их интенсивности. Снижение пульсаций давления позволяет уменьшить возникающий шум и вибрацию и улучшить виброакустические характеристики турбомашины. Цель изобретения - улучшение виброакустических характеристик при использовании в осевой ступени шнекового рабочего органа. На чертеже изображено входное устройство осевой ступени турбомаФ о р м у л а и з о б р е т е н и я шины. 15 Устройство содержит входной патВходное устройство осевой ступени рубок 1 и кольцевую буферную камеру турбомашины, содержащее входной пат2 прямоугольного сечения. Торцовые рубок и кольцевую буферную камеру стенки 3 камеры 2 лежат в плоскости, прямоугольного сечения с торцовыми перпендикулярной продольной оси сту2Q стенками, лежащими в плоскости, перпени 4. Торцовая с генка 3 камеры 2 пендикулярной продольной оси ступени. со стороны осевой ступени 4 размещео т л и ч а ю щ е е с я тем, что, с на в плоскости, проходящей через точцелью улучшения виброакустических ку 5, лежащую на входной кромке 6 характеристик при использовании в шнека и удаленную от его оси на рас25 осевой ступени шнекового рабочего стояние, равное половине наружного органа, торцовая стенка камеры со диаметра шнека. После осевой ступени стороны осевой ступени размещена в h может быть расположено центробежплоскости, проходящей через точку, ное колесо 7. лежащую на входной кромке шнека и і /далеиную от его оси на расстояние, равное половине наружного іиаметра Устройство работает следующим обшнека. разом. Редактор С,Патрушева Составитель И.Терехов Техред Л.Сердюкова Корректор Т.Малец Заказ 3530/38 Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКМГ С( tP 113035, Москва, Ж-35, Раушская наб., д. Д/5 Производственно-издатечьский комбинат "Патент", г.Ужгород, VJJ. І , 1'Ч

Дивитися

Додаткова інформація

Назва патенту англійською

Input unit of axial stage of turbo-machine

Автори англійською

Brazhnik Viktor Petrovych, Kutsenko Valentyna Oleksandrivna

Назва патенту російською

Входное устройство осевой ступени турбомашины

Автори російською

Бражник Виктор Петрович, Куценко Валентина Александровна

МПК / Мітки

МПК: F04D 29/66

Мітки: вхідний, пристрій, осьової, ступіні, турбомашині
