Теплостійкий провід для виводів електродвигунів та електронагрівачів

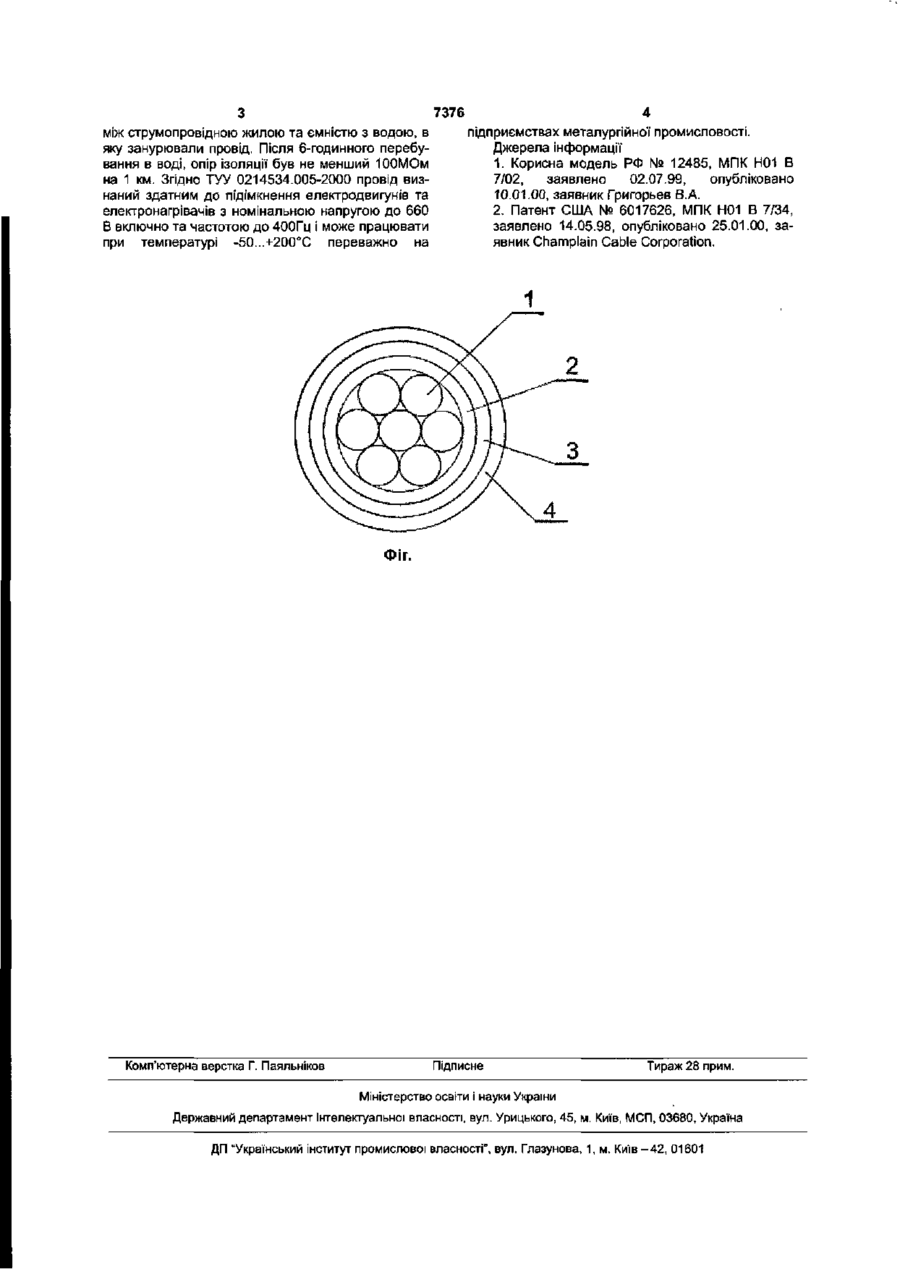

1. Теплостійкий провід для виводів електродвигунів та електронагрівачів, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що мідна жила скручена з попередньо відпа лених мідних дротин, а ізоляція являє собою накладений методом обмотування в одному напрямку без проміжків шар скляних ниток і/або накладений з перекриттям шар склотканини та нанесену поверх методом обмотування з перекриттям поліімідну плівку, причому поліімідна плівка спечена шляхом руху проводу через термічну піч так, що вона утворює водонепроникну оболонку, але шар ізоляції зберігає властивість його відокремлення від струмопровідноїжили. 2. Провід по пункту 1, який відрізняється тим, що він додатково обплетений ззовні скляними нитками з можливістю їх вільного відокремлення від пол іі мідної плівки. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струм on ров ід ну жилу та ізоляцію з полівінілхлоридного пластикату Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонований! корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції' і технології безпечного виготовлення провоДУ. Мідна жила скручена з попередньо відпалених мідних дротин, а ізоляція являє собою накладений методом обмотування, в одному напрямку, без проміжків, шар скляних ниток і/або накладений з перекриттям шар склотканини та нанесену поверх методом обмотування з перекриттям поліімідну плівку, причому поліімідна плівка спечена шляхом руху проводу через термічну піч так, що вона утворює водонепроникну оболонку, але шар ізоляції зберігає властивість його відокремлення від струмопровідної' жили. Додатково провід може бути обплетений ззовні скляними нитками з можливістю їх вільного відокремлення від поліімідної плівки. На фіг наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, шар скляних ниток і/або шар склотканини 2, шар спеченої поліімідної плівки 3, зовнішній шар скляних ниток 4. Провід працює так. Після обмотування струмопровідної жили скляними нитками або склотканиною та нанесення поліімідної' плівки, провід рухається через термічну піч, завдяки чому поліімідна плівка спікається і поступово по довжині проводу утворює водонепроникну оболонку Після охолодження провід обплітають шаром скляних ниток. Завдяки цьому конструкція проводу зберігає високу гнучкість, електричну стійкість, водонопроникненість, теплостійкість, та стійкість до зовнішніх механічних ушкоджень, оскільки зовнішній шар захищає оболонку з плівки від стирання при ковзанні Були виготовлені зразки проводу перерізом струмопровідноїжили 0,35...35 км. мм. Зразки витримали дію електричної напруги 2,5кВ частотою 50Гц, або постійної напруги 6кВ при зануренні в воду на протязі 5 хвилин. Напруга прикладалась (О со 7376 між струмопровідною жилою та ємністю з водою, в яку занурювали провід. Після 6-годинного перебування в воді, опір ізоляції був не менший ЮОМОм на 1 км. Згідно ТУУ 0214534.005-2000 провід визнаний здатним до підімкнення електродвигунів та електронагрівачів з номінальною напругою до 660 В включно та частотою до 400Гц і може працювати при температурі -50...+200°С переважно на підприємствах металургійної промисловості. Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Фіг. Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
