Насос відцентровий

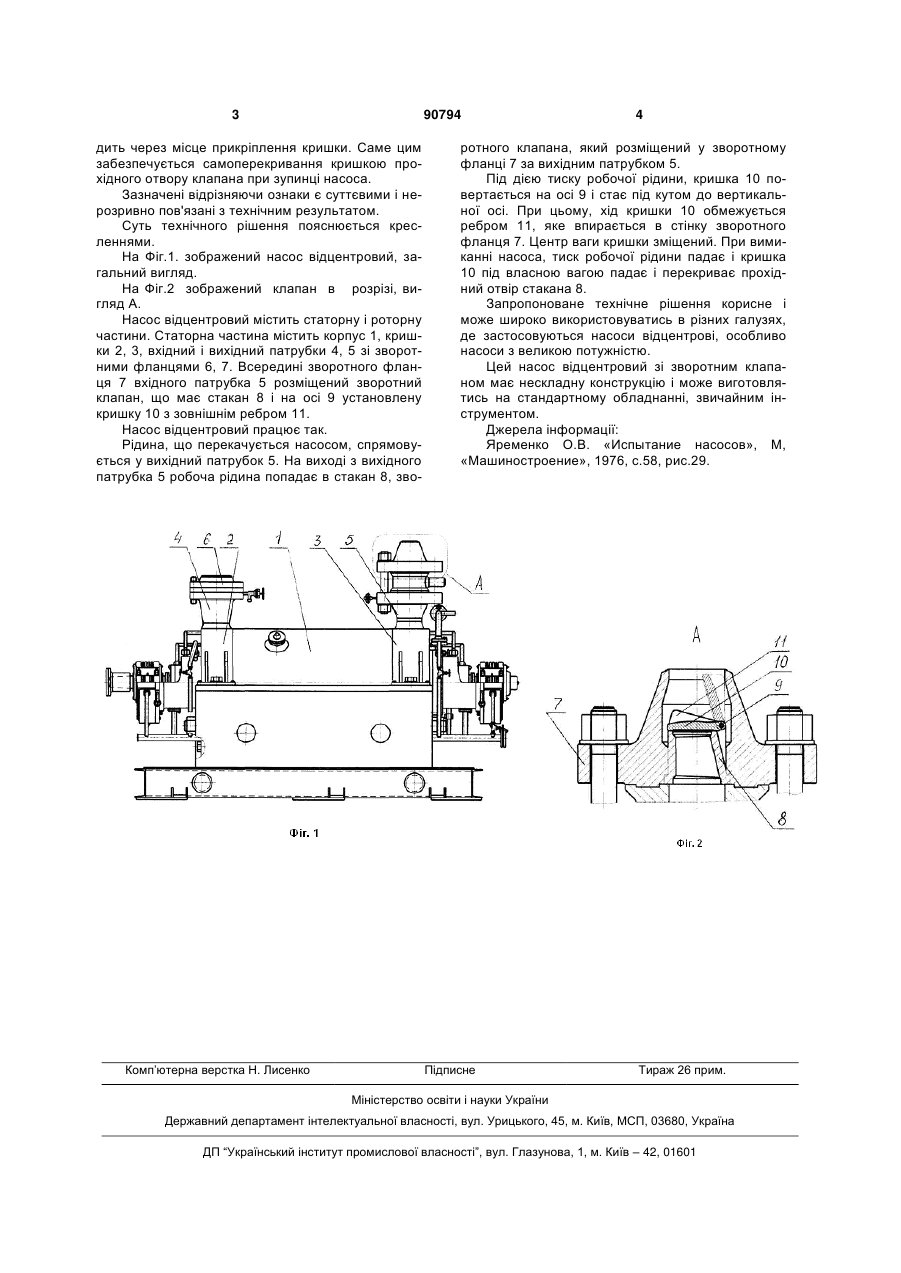

Насос відцентровий, що має статорну і роторну частини, при цьому статорна частина містить корпус, кришки і вхідний і вихідний патрубки зі зворотними фланцями, який відрізняється тим, що всередині зворотного фланця вихідного патрубка розміщений зворотний клапан, який містить стакан і кришку з зовнішнім ребром. (19) (21) a200812142 (22) 14.10.2008 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ПРОКОПЕНКО ВОЛОДИМИР ІЛЛІЧ, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, СІРИК ЮРІЙ ІВАНОВИЧ, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ (73) ПРОКОПЕНКО ВОЛОДИМИР ІЛЛІЧ, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, СІРИК ЮРІЙ ІВАНОВИЧ, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ (56) GB 329576, 22.05.1930 3 90794 дить через місце прикріплення кришки. Саме цим забезпечується самоперекривання кришкою прохідного отвору клапана при зупинці насоса. Зазначені відрізняючи ознаки є суттєвими і нерозривно пов'язані з технічним результатом. Суть технічного рішення пояснюється кресленнями. На Фіг.1. зображений насос відцентровий, загальний вигляд. На Фіг.2 зображений клапан в розрізі, вигляд А. Насос відцентровий містить статорну і роторну частини. Статорна частина містить корпус 1, кришки 2, 3, вхідний і вихідний патрубки 4, 5 зі зворотними фланцями 6, 7. Всередині зворотного фланця 7 вхідного патрубка 5 розміщений зворотний клапан, що має стакан 8 і на осі 9 установлену кришку 10 з зовнішнім ребром 11. Насос відцентровий працює так. Рідина, що перекачується насосом, спрямовується у вихідний патрубок 5. На виході з вихідного патрубка 5 робоча рідина попадає в стакан 8, зво Комп’ютерна верстка Н. Лиcенко 4 ротного клапана, який розміщений у зворотному фланці 7 за вихідним патрубком 5. Під дією тиску робочої рідини, кришка 10 повертається на осі 9 і стає під кутом до вертикальної осі. При цьому, хід кришки 10 обмежується ребром 11, яке впирається в стінку зворотного фланця 7. Центр ваги кришки зміщений. При вимиканні насоса, тиск робочої рідини падає і кришка 10 під власною вагою падає і перекриває прохідний отвір стакана 8. Запропоноване технічне рішення корисне і може широко використовуватись в різних галузях, де застосовуються насоси відцентрові, особливо насоси з великою потужністю. Цей насос відцентровий зі зворотним клапаном має нескладну конструкцію і може виготовлятись на стандартному обладнанні, звичайним інструментом. Джерела інформації: Яременко О.В. «Испытание насосов», М, «Машиностроение», 1976, с.58, рис.29. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
