Насос відцентровий

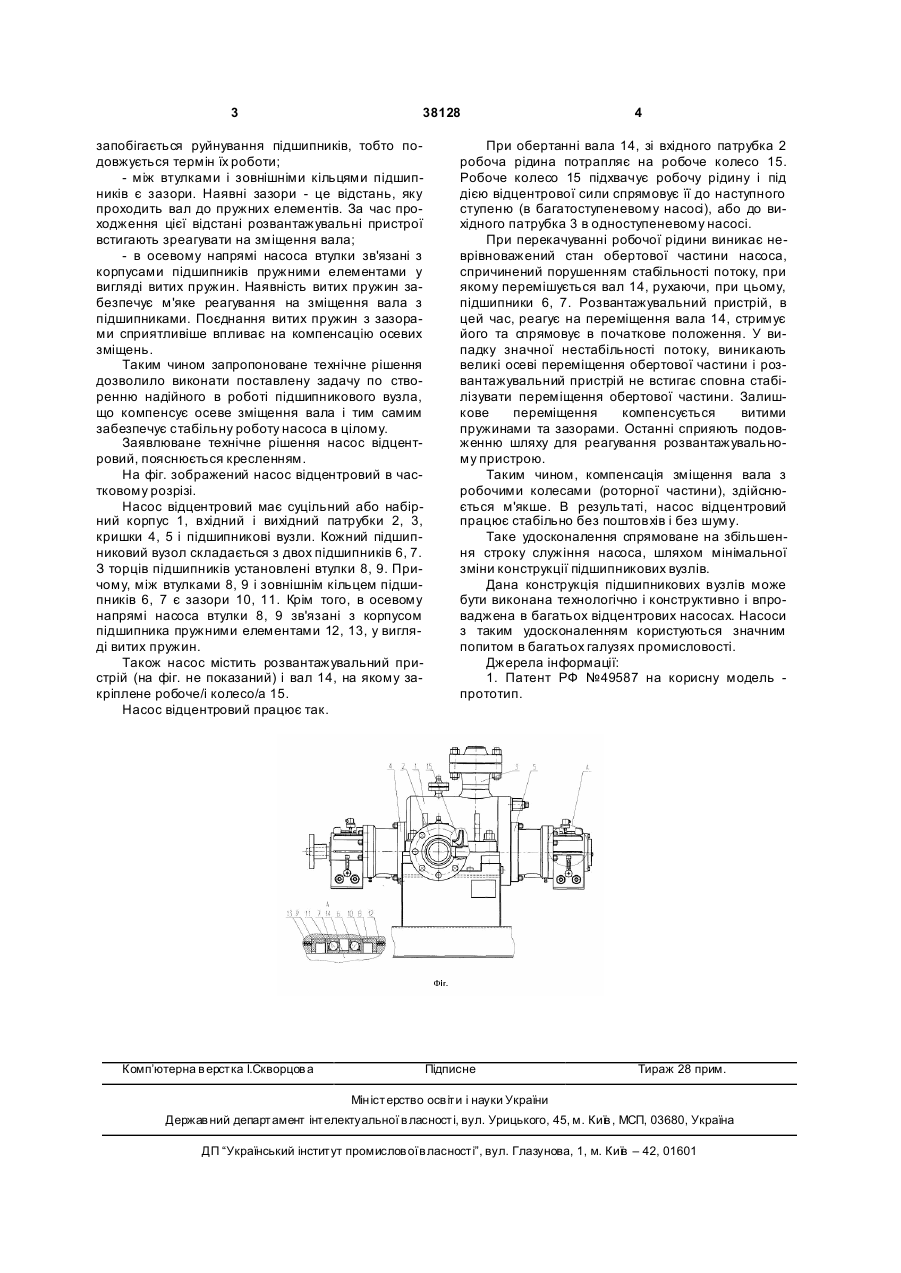

Насос відцентровий, що має суцільний або набірний корпус, вхідний і напірний патрубки, кришки і підшипникові вузли, кожний з яких має по два підшипники, що утримують вал з робочим/и колесом/ами і розвантажувальний пристрій, який відрізняється тим, що підшипникові вузли додатково оснащені втулками, між якими розміщені спарені підшипники, причому між втулками і зовнішніми кільцями підшипників є зазори, до того ж, в осьовому напрямі насоса втулки зв'язані з корпусами підшипників пружними елементами у вигляді витих пружин. (19) (21) u200808763 (22) 03.07.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИ ХАЙЛОВИЧ, U A, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ, U A (73) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИ ХАЙЛОВИЧ, U A, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ, U A 3 38128 запобігається руйнування підшипників, тобто подовжується термін їх роботи; - між втулками і зовнішніми кільцями підшипників є зазори. Наявні зазори - це відстань, яку проходить вал до пружних елементів. За час проходження цієї відстані розвантажувальні пристрої встигають зреагувати на зміщення вала; - в осевому напрямі насоса втулки зв'язані з корпусами підшипників пружними елементами у вигляді витих пружин. Наявність витих пружин забезпечує м'яке реагування на зміщення вала з підшипниками. Поєднання витих пружин з зазорами сприятливіше впливає на компенсацію осевих зміщень. Таким чином запропоноване технічне рішення дозволило виконати поставлену задачу по створенню надійного в роботі підшипникового вузла, що компенсує осеве зміщення вала і тим самим забезпечує стабільну роботу насоса в цілому. Заявлюване технічне рішення насос відцентровий, пояснюється кресленням. На фіг. зображений насос відцентровий в частковому розрізі. Насос відцентровий має суцільний або набірний корпус 1, вхідний і вихідний патрубки 2, 3, кришки 4, 5 і підшипникові вузли. Кожний підшипниковий вузол складається з двох підшипників 6, 7. З торців підшипників установлені втулки 8, 9. Причому, між втулками 8, 9 і зовнішнім кільцем підшипників 6, 7 є зазори 10, 11. Крім того, в осевому напрямі насоса втулки 8, 9 зв'язані з корпусом підшипника пружними елементами 12, 13, у вигляді витих пружин. Також насос містить розвантажувальний пристрій (на фіг. не показаний) і вал 14, на якому закріплене робоче/і колесо/а 15. Насос відцентровий працює так. Комп’ютерна в ерстка І.Скворцов а 4 При обертанні вала 14, зі вхідного патрубка 2 робоча рідина потрапляє на робоче колесо 15. Робоче колесо 15 підхвачує робочу рідину і під дією відцентрової сили спрямовує її до наступного ступеню (в багатоступеневому насосі), або до вихідного патрубка 3 в одноступеневому насосі. При перекачуванні робочої рідини виникає неврівноважений стан обертової частини насоса, спричинений порушенням стабільності потоку, при якому перемішується вал 14, рухаючи, при цьому, підшипники 6, 7. Розвантажувальний пристрій, в цей час, реагує на переміщення вала 14, стримує його та спрямовує в початкове положення. У випадку значної нестабільності потоку, виникають великі осеві переміщення обертової частини і розвантажувальний пристрій не встигає сповна стабілізувати переміщення обертової частини. Залишкове переміщення компенсується витими пружинами та зазорами. Останні сприяють подовженню шляху для реагування розвантажувальному пристрою. Таким чином, компенсація зміщення вала з робочими колесами (роторної частини), здійснюється м'якше. В результаті, насос відцентровий працює стабільно без поштовхів і без шуму. Таке удосконалення спрямоване на збільшення строку служіння насоса, шляхом мінімальної зміни конструкції підшипникових вузлів. Дана конструкція підшипникових вузлів може бути виконана технологічно і конструктивно і впроваджена в багатьох відцентрових насосах. Насоси з таким удосконаленням користуються значним попитом в багатьох галузях промисловості. Джерела інформації: 1. Патент РФ №49587 на корисну модель прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
