Двигун внутрішнього згорання
Номер патенту: 9081
Опубліковано: 30.09.1996
Автори: Стефановський Олексій Борисович, Говоров Євген Володимирович, Стефановський Борис Сергійович
Формула / Реферат
1. Двигатель внутреннего сгорания, содержащий по меньшей мере один цилиндр с размещенным в нем поршнем, головку цилиндра и камеру сгорания, образованную последней и поршнем и имеющую вытеснитсль со стороны головки, причем в днище поршня в зоне выте^нителя выполнена по меньшей мере одна канавка, отличающийся тем, что, с целью повышения топливной экономичности, канавка выполнена асимметричной формы с наклоном в сторону камеры сгорания.
2. Двигатель по п.1, отличающийся тем, что канавка расположена концентричне камере сгорания.
3. Двигатель по пп.1 и 2, отличающийся тем, что угол наклона образующей канавки к днищу поршня равен 30°.
Текст

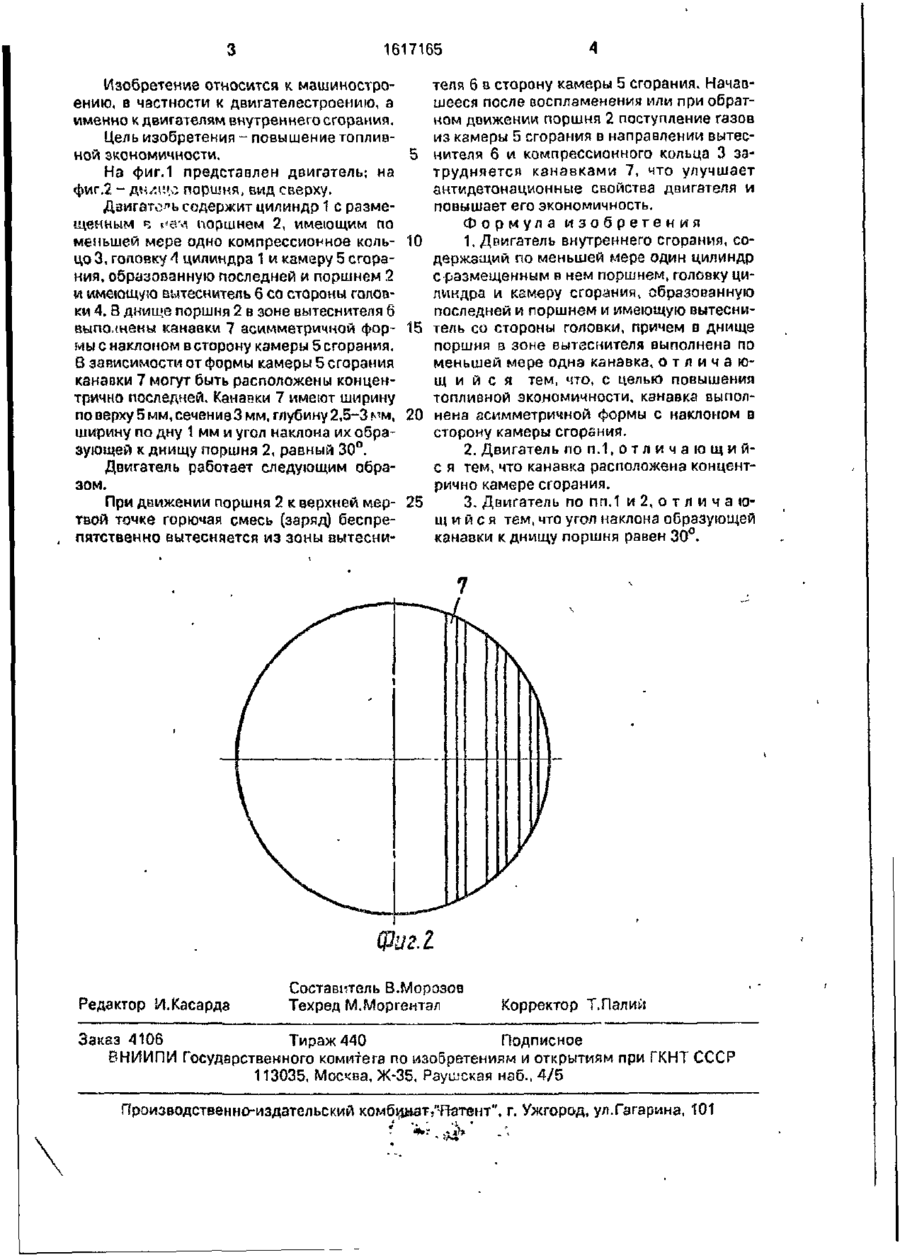

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (505 F 02 В 23/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4642807/25-06 (22)26.01.89 (46)30.12.90. Бюл. № 43 (71) Мелитопольский институт механизации сельского хозяйства (72) Б.С.Стефановский, Е.В.Говоров и А.Б.Стефановский (53)621.43(088.8) (56) Авторское свидетельство СССР Г* 1280154,кл. F 02 В 23/08, 1G84. (54) ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение позволяет повысить топливную экономичность двигателя внутреннего сгорания за счет выполнения в днище поршня 2 в зоне вытеснителя 6 канавок 7 асимметричной формы с наклоном в сторону камеры 5 сгорания. При движении поршня 2 к верхней мертвой точке горючая смесь беспрепятственно вытесняется из,зоны вытеснителя 6 в сторону камеры 5 сгорания. Начинающееся после воспламенения или при обратном движении поршня 2 поступление газов из камеры 5 сгорания в направлении вытеснителя 6 затрудняется канавками 7. 2 з.п.ф-лы, 2 ил. 0> si сл > Щиг.1 1617165 теля 6 в сторону камеры 5 сгорания. НачавИзобретение относится к машинострошееся после воспламенения или при обратению, в частности к двигателестроеиию, а ном движении поршня 2 поступление газов именно к двигателям внутреннего сгорания. из камеры 5 сгорания в направлении вытесЦель изобретения - повышение топливной экономичности. 5 нителя б и компрессионного кольца 3 затрудняется канавками 7, что улучшает На фиг.1 представлен двигатель; на антидетонацмонные свойства двигателя и фиг.2 - дк/и'с поршня, &ид сверху, повышает его экономичность. Двигатель содержит цилиндр 1 с размеФормула изобретения щенным ч і
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine
Автори англійськоюStefanovskyi Borys Serhiiovych, Hovorov Yevhen Volodymyrovych, Stefanovskyi Oleksii Borysovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюСтефановский Борис Сергеевич, Говоров Евгений Владимирович, Стефановский Алексей Борисович
МПК / Мітки
МПК: F02B 23/00
Мітки: внутрішнього, згорання, двигун
