Формула / Реферат

Компресорна установка, яка містить резервуар, розділений рідинним поршнем, і трубопроводи для підведення і відведення газоподібних продуктів, яка відрізняється тим, що її постачено помпою, а резервуар поділено на дві ємності, з'єднані трубопроводом, який містить двоходовий кран, при цьому помпу підключено до цього трубопроводу.

Текст

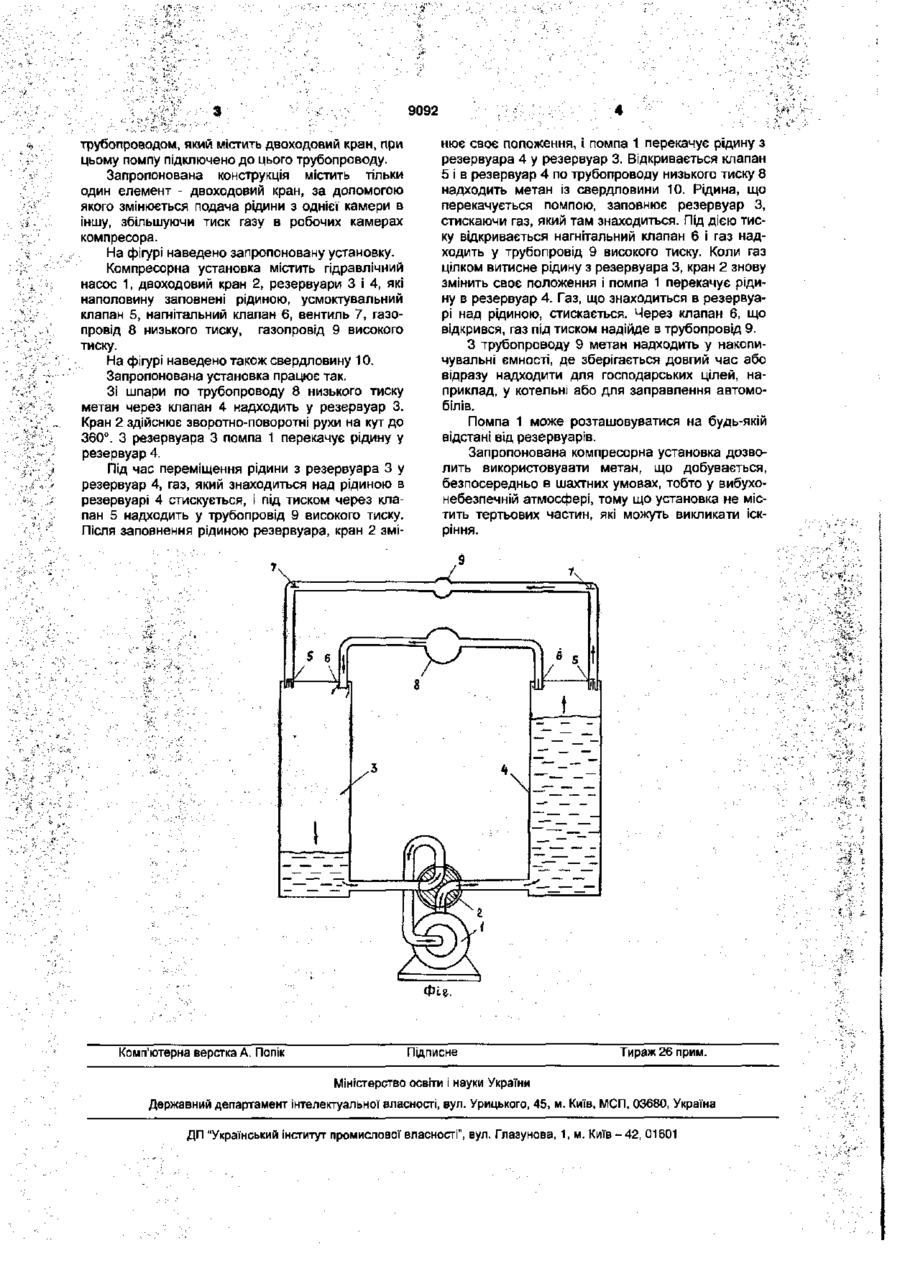

Компресорна установка, яка містить резервуар, розділений рідинним поршнем, і трубопроводи для підведення і відведення газоподібних продуктів, яка відрізняється тим, що її постачено помпою, а резервуар поділено на дві ємності, з'єднані трубопроводом, який містить двоходовий кран, при цьому помпу підключено до цього трубопроводу. Запропоноване технічне рішення належить до установок для одержання стисненого газу на промислових підприємствах, зокрема, на шахтах, а також в інших галузях, де необхідна його наявність і який надалі може використовуватися, наприклад, як енергоносій, для заправлення автомобілів і т.д. Відомий поршневий компресор, що містить циліндр, ущільнений кришкою, усмоктувальним клапаном низького тиску і нагнітальним клапаном високого тиску, встановленими у циліндрі з утворенням робочої порожнини, поршень зі штоком, зв'язаним із приводним валом, і магістраль газу підживлення, сполучену з порожниною циліндра через вікно в стінці циліндра, а також клапан, встановлений у магістралі газу підживлення, і його приводом, виконаним у вигляді кулачка, закріпленого на приводному валу і взаємодіючого з клапаном за допомогою штанги [див. авт. свід. №1520257, бувш. СРСР, F04B25/00, опубл. 07.10.89, бюл. №41]. До недоліків відомого рішення необхідно віднести наявність тертьових частин у циліндрі компресора. Тому його використовувати у вибухонебезпечних середовищах дуже небезпечно. Відомий компресор з рідинним поршнем, що містить корпус з робочою і приводною камерами, розділеними рідинним поршнем і постаченими керованими впускними клапанами і відповідно випускним клапаном і форсункою, мультиплікатор, камеру високого тиску яка сполучена за допомогою трубопроводів зі зворотними клапанами з джерелом подачі текучого середовища і форсункою, а камера низького тиску - із джерелом тиску, при цьому камера низького тиску сполучена з робочою камерою, а зворотний клапан трубопроводу, що зв'язує камеру високого тиску мультиплікатора з форсункою, виконано регульованим [див. авт свід. №1506167, бувш. СРСР, F04B35/02, опубл. 07.09.89, бюл. №33]. Компресор з рідинним поршнем працює за принципом подачі в робочу камеру через мультиплікатор «приводної» пари з наступною конденсацією відпрацьованої пари. До недоліку відомого технічного рішення, визначеного за прототип, відноситься те, що для роботи компресора необхідно додатково створювати установку по виробництву пари або розміщати компресор поблизу стаціонарних установок, які виробляють пару. Крім того, у конструкції компресора є складні вузли, такі як робоча камера з розпилюючою форсункою для конденсації відпрацьованої пари, регулятор тиску для регулювання останнього в камері після кожного циклу роботи, а також мультиплікатор. Усе це знижує надійність роботи компресора й обмежує область його застосування.. У основу корисної' моделі поставлено завдання по створенню такої компресорної установки, у якій використання елементів з нетертьовими частинами дозволяє розширити область застосування і збільшити надійність роботи. Поставлене завдання розв'язується за рахунок того, що компресорна установка, яка містить резервуар, розділений рідинним поршнем, і трубопроводи для підведення і відведення газоподібних продуктів, згідно корисної моделі постачена помпою, а резервуар поділено на дві ємності, з'єднані CM о> о О) 9092 трубопроводом, який містить двоходовий кран, при цьому помпу підключено до цього трубопроводу. Запропонована конструкція містить тільки один елемент - двоходовий кран, за допомогою якого змінюється подача рідини з однієї камери в іншу, збільшуючи тиск газу в робочих камерах компресора. На фігурі наведено запропоновану установку. Компресорна установка містить гідравлічний насос 1, двоходовий кран 2, резервуари 3 і 4, які наполовину заповнені рідиною, усмоктувальний клапан 5, нагнітальний клапан 6, вентиль 7, газопровід 8 низького тиску, газопровід 9 високого тиску. На фігурі наведено також свердловину 10. Запропонована установка працює так. Зі шпари по трубопроводу 8 низького тиску метан через клапан 4 надходить у резервуар 3. Кран 2 здійснює з во ротно-повороти і рухи на кут до 360°. З резервуара 3 помпа 1 перекачує рідину у резервуар 4. Під час переміщення рідини з резервуара 3 у резервуар 4, газ, який знаходиться над рідиною в резервуарі 4 стискується, і під тиском через клапан 5 надходить у трубопровід 9 високого тиску. Після заповнення рідиною резервуара, кран 2 змі Комп'ютерна верстка А. Попік нює своє положення, і помпа 1 перекачує рідину з резервуара 4 у резервуар 3. Відкривається клапан 5 і в резервуар 4 по трубопроводу низького тиску 8 надходить метан із свердловини 10. Рідина, що перекачується помпою, заповнює резервуар З, стискаючи газ, який там знаходиться. Під дією тиску відкривається нагнітальний клапан 6 і газ надходить у трубопровід 9 високого тиску. Коли газ цілком витисне рідину з резервуара 3, кран 2 знову змінить своє положення і помпа 1 перекачує рідину в резервуар 4. Газ, що знаходиться в резервуарі над рідиною, стискається. Через клапан 6, що відкрився, газ під тиском надійде в трубопровід 9. З трубопроводу 9 метан надходить у накопичувальні ємності, де зберігається довгий час або відразу надходити для господарських цілей, наприклад, у котельні або для заправлення автомобілів. Помпа 1 може розташовуватися на будь-якій відстані від резервуарів. Запропонована компресорна установка дозволить використовувати метан, що добувається, безпосередньо в шахтних умовах, тобто у вибухонебезпечній атмосфері, тому що установка не містить тертьових частин, які можуть викликати іскріння. Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Compressor unit

Назва патенту російською

Компрессорная установка

МПК / Мітки

МПК: F04B 35/00

Мітки: установка, компресорна
