Центр до токарного верстата

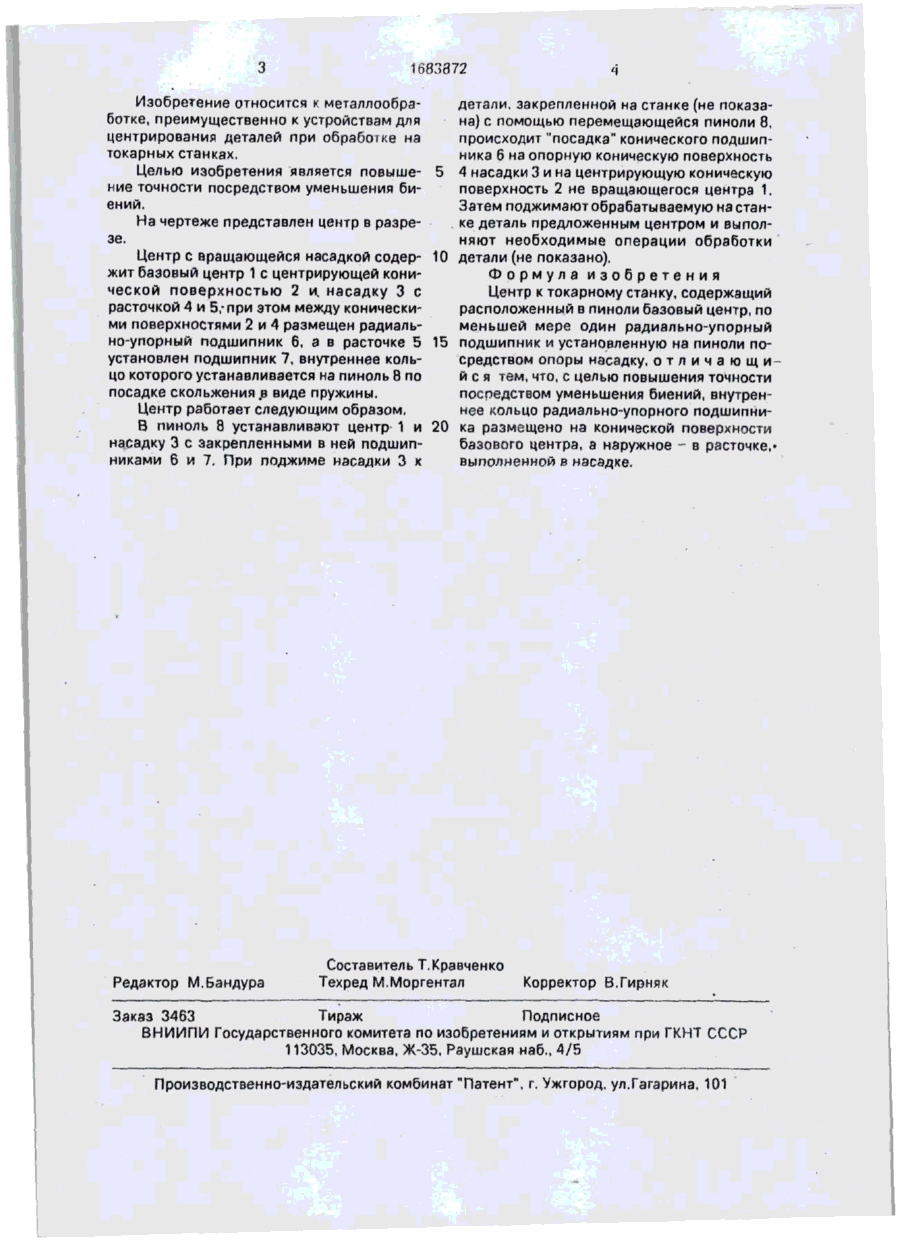

Изобретение относится к металлообработке, в частности к устройствам для центрирования деталей при обработке на токарных станках. Цель изобретения - повышение точности посредством уменьшения биений. Центр с вращающейся насадкой содержит базовый центр 1 с центрирующей конической поверхностью 2 и насадку 3 с расточкой. Между коническими поверхностями 2 и 4 размещен радиальноупорный подшипник 6. В расточке 5 установлен подшипник 7, внутреннее кольцо которого устанавливается на пиноль 8 по посадке скольжения в виде пружины. 1 ил. • > (Л С ON 3 W 00 1683372 Изобретение относится к металлообработке, преимущественно к устройствам для центрирования деталей при обработке на токарных станках. Целью изобретения является повыше- 5 ние точности посредством уменьшения биений. На чертеже представлен центр в разрезе. Центр с вращающейся насадкой содер- 10 жит базовый центр 1 с центрирующей конической поверхностью 2 и. насадку 3 с расточкой 4 и 5,-при этом между коническими поверхностями 2 и 4 размещен радиально-упорный подшипник 6, а в расточке 5 15 установлен подшипник 7, внутреннее кольцо которого устанавливается на пиноль 8 по посадке скольжения .в виде пружины. Центр работает следующим образом, 8 пиноль 8 устанавливают центр 1 и 20 насадку 3 с закрепленными в ней подшипниками 6 и 7. При поджиме насадки 3 к Редактор М.Бандура детали, закрепленной на станке (не показана) с помощью перемещающейся пиноли 8, происходит "посадка" конического подшипника б на опорную коническую поверхность 4 насадки 3 и на центрирующую коническую поверхность 2 не вращающегося центра 1. Затем поджимают обрабатываемую на станке деталь предложенным центром и выполняют необходимые операции обработки детали (не показано). Формула изобретения Центр к токарному станку, содержащий расположенный в пиноли базовый центр, по меньшей мере один радиально-упориый подшипник и установленную на пиноли посредством опоры насадку, о т л и ч а ю щ и й с я тем, что, с целью повышения точности посредством уменьшения биений, внутреннее кольцо радиально-упорного лодшипника размещено на конической поверхности базового центра, а наружное - в расточке,* выполненной в насадке. Составитель Т.Кравченко Техред М.Моргентал Корректор В.Гирняк Заказ 3463 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
