Обертовий центр
Формула / Реферат
Формула изобретения
Вращающийся центр к токарному станку, содержащий установленный в пиноли корпус с расположенным в подшипниках базовым центром и насадкой, отличающийся тем, что, с целью повышения точности, в насадке выполнена расточка, предназначенная для размещения в ней наружного кольца, введенного в устройство подшипника, а внутреннее его кольцо расположено на наружной поверхности пиноли.
Текст

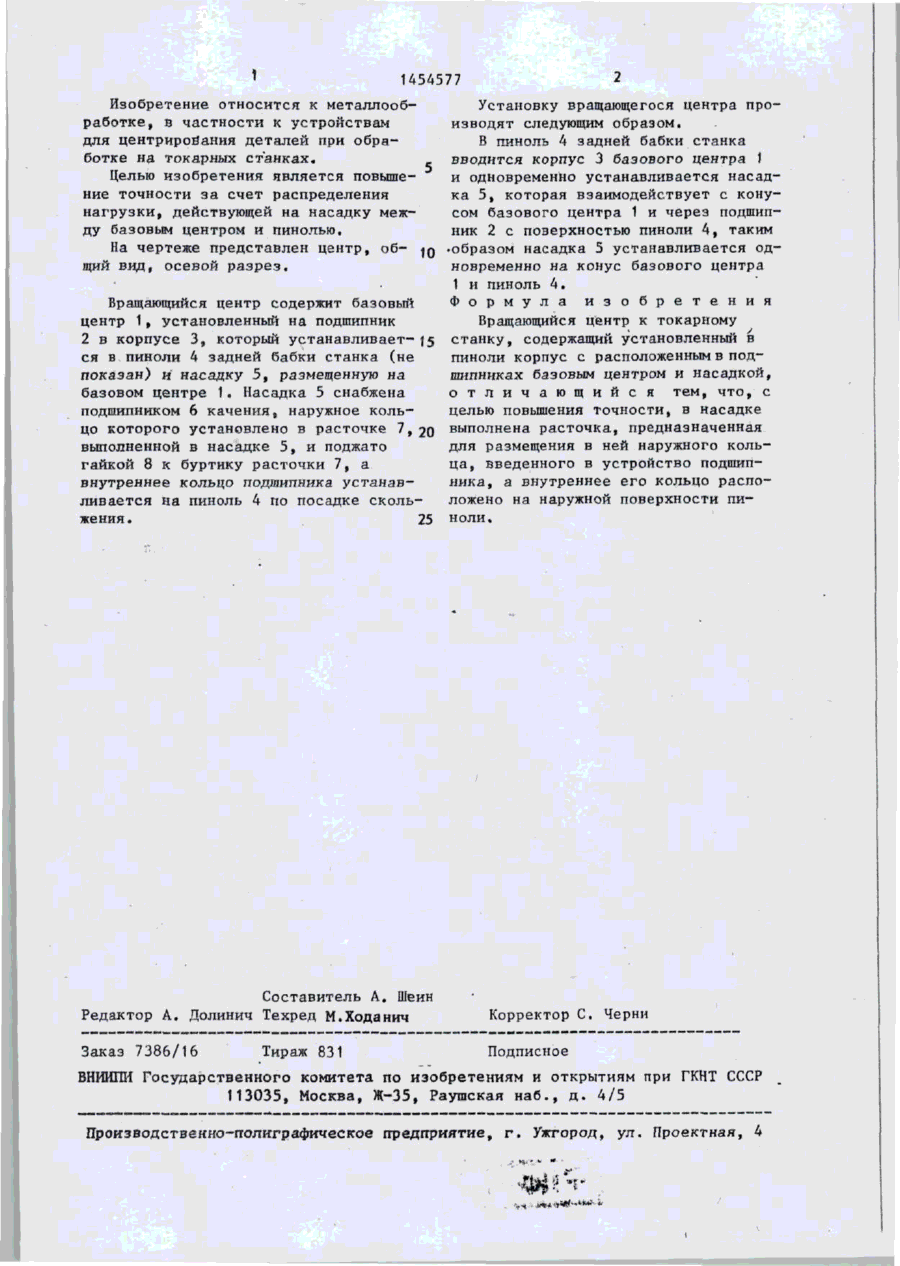

Изобретение относится к металлообработке» в частности к устройствам для центрирования деталей при обработке на токарных станках. Цель изоб ретения является повышение точности за счет распределения нагрузки, действующей на насадку между базовым центром и пинолью. Б пиноль 4 устанавливается корпус 3 базового центра 1 и одновременно на конус базового центра надевается насадка 5, в расточке 7 которой расположен подшипник качения 6, взаимодействующий поверхностью внутреннего кольца с поверхностью пиноли 4, таким образом насадка 5 устанавливается одновременно на конус базового центра I и на пиноль 4. J ил. 1 1454577 Изобретение относится к металлообУстановку вращающегося центра проработке, в частности к устройствам изводят следующим образом. для центриройания деталей при обраВ пиноль 4 задней бабки станка ботке на токарных станках. вводится корпус 3 базового центра І Целью изобретения является повышеи одновременно устанавливается насадние точности за счет распределения ка 5, которая взаимодействует с конунагрузки, действующей на насадку межсом базового центра 1 и через подшипду базовым центром и пинолью. ник 2 с поверхностью пнноли 4, таким На чертеже представлен центр, об- JQ •образом насадка 5 устанавливается одщий вид, осевой разрез. новременно на конус базового центра 1 и пиноль 4. Ф о р м у л а и з о б р е т е н и я Вращающийся центр содержит базовый Вращающийся центр к токарному центр 1, установленный на подшипник 2 в корпусе 3, который устанавливает-t5 станку, содержащий установленный в пиноли корпус с расположенным в подся в пиноли 4 задней бабки станка (не шипниках базовым центром и насадкой, показан) и насадку 5, размещенную на о т л и ч а ю щ и й с я тем, что, с базовом центре 1, Насадка 5 снабжена целью повышения точности, в насадке подшипником 6 качения, наружное кольцо которого установлено в расточке 7, 20 выполнена расточка, предназначенная для размещения в ней наружного кольвыполненной в насадке 5, и поджато ца, введенного в устройство подшипгайкой 8 к буртику расточки 7, а ника, а внутреннее его кольцо расповнутреннее кольцо подшипника устанавложено на наружной поверхности пиливается на пиноль 4 по посадке скольжения . 25 ноли. Составитель А. Шеин Редактор А. Долинич Техред М.Ходанич Корректор С. Черни Заказ 7386/16 Подписное Тираж 831 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 * 'Л *г *
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B23B 23/00
Код посилання
<a href="https://ua.patents.su/2-912-obertovijj-centr.html" target="_blank" rel="follow" title="База патентів України">Обертовий центр</a>
Центр до токарного верстата
Номер патенту: 911
Опубліковано: 15.12.1993
Автор: Говтвян Григорій Андрійович
МПК: B23B 23/00
Мітки: центр, токарного, верстата
Формула / Реферат:
Формула изобретенияЦентр к токарному станку, содержащий расположенный в пиноли базовый центр, по меньшей мере один радиально-упорный подшипник и установленную на пиноли посредством опоры насадку, отличающийся тем, что, с целью повышения точности посредством уменьшения биений, внутреннее кольцо радиально-упорного подшипника размещено на конической поверхности базового центра, а наружное - в расточке, выполненной в насадке.
