Багатопозиційний гідророзподільник для механізованного кріплення

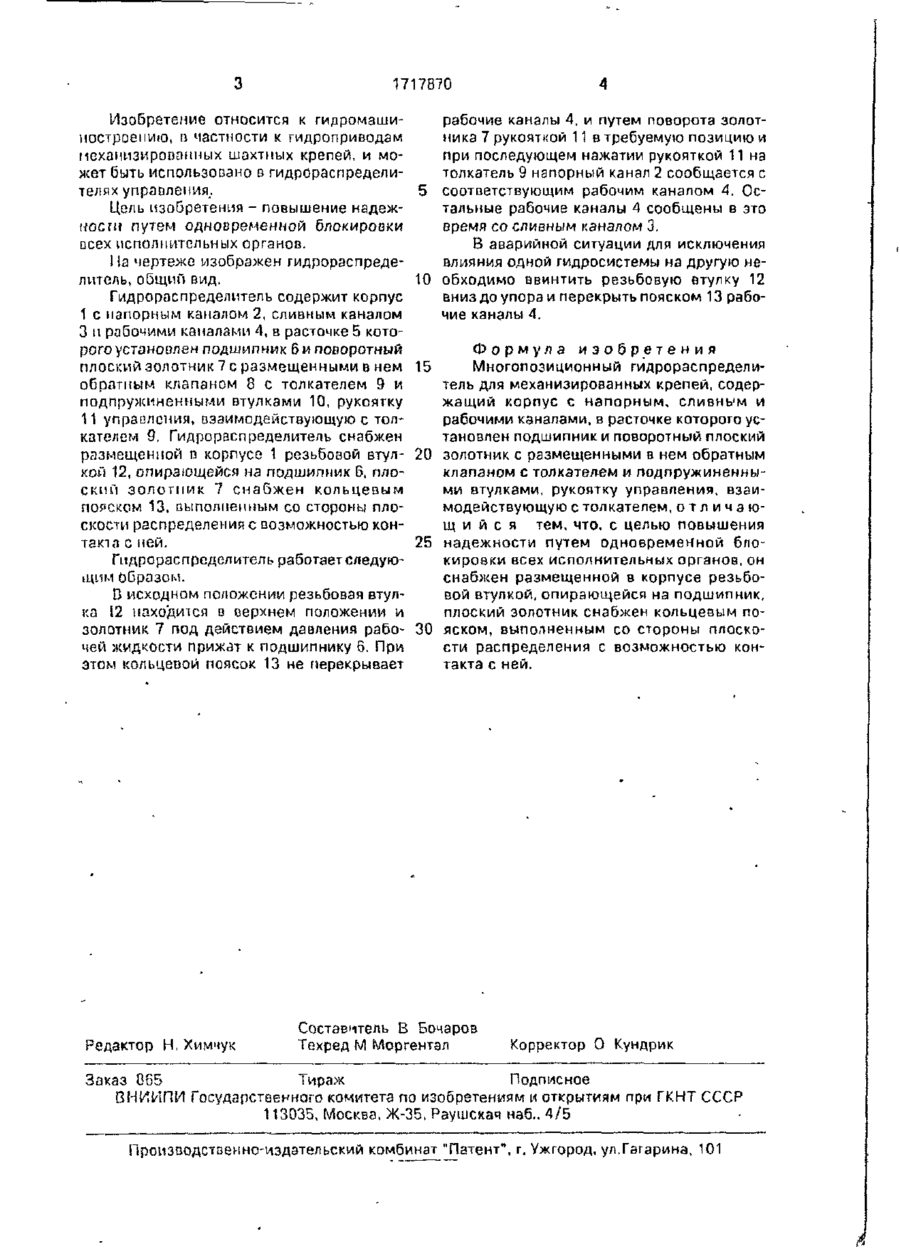

Изобретение относится к гидроприводам шахтных механизированных крепей и позволяет одновременно блокировать рабочие каналы гидрораспределителя. Гид 12 ч рораспределитель содержит корпус 1 с напорным каналом 2, сливным каналом 3 и рабочими каналами (РК) 4, а расточке 5 которого установлены подшипник (П) 6 и золотник 7 с размещенным в нем обратным клапаном 8 с толкателем (Т) 9 и подпружиненными втупкзми 10, рукоятку 11 управления, взаимодействующую):Т9 Гидрорзспределитепь снабжен размещенной в корпусе 1 резьбовой втулкой(РВ) 12 опирающейся на П 6, золотник 7 снабжен кольцевым пояском 13, выполненным со стороны плоскости распределения с возможностью блокировки РК 4 при ввинчивании РВ 12 до упора вниз 1 ил. 1717870 Изобретение относится к гидромашиностроению, ЇЇ частности к гидроприводам механизированных шахтных крепей, и может быть использовано в гидрораспределителях упрапления; Цель изобретения - повышение надежности путем одновременной блокировки всех исполнительных органов. На чертеже изображен гидрораспределитсль, общий вид. Гидрораспределитель содержит корпус I с напорным каналом 2, сливным каналом 3 и рабочими каналами 4, в расточке 5 которого установлен подшипник 6 и поворотный плоский золотник 7 с размещенными в нем обратным клапаном 8 с толкателем 9 и подпружиненными втулками 10, рукоятку II управления, взаимодействующую с толкателем 9. Гидрораспределитель снабжен размещенной о корпусе 1 резьбовой втулкой 12, опирающейся из подшипник 6, плоский золотник 7 снабжен кольцевым ПОРСКОМ 13, выполненным со стороны плоскости распределения с возможностью контакт а с ней. рабочие каналы 4, и путем поворота золотника 7 рукояткой 11 в требуемую позицию и при последующем нажатии рукояткой 11 на толкатель 9 напорный канал 2 сообщается с соответствующим рабочим каналом А. Остальные рабочие каналы А сообщены в это время со сливным каналом 3. В аварийной ситуации для исключения влияния одной гидросистемы на другую не10 обходимо ввинтить резьбовую втулку 12 вниз до упора и перекрыть пояском 13 рабочие каналы 4. Формула изобретения Многопозиционный гидрораспределитель для механизированных крепей, содержащий корпус с напорным, сливнь'м и рабочими каналами, в расточке которого установлен подшипник и поворотный плоский 20 золотник с размещенными в нем обратным клапаном с толкателем и подпружиненными втулками, рукоятку управления, взаимодействующую с толкателем, о т л и ч а ю щийся тем, что, с целью повышения 25 надежности путем одновременной блокировки всех исполнительных органов, он Гидрораспределитель работает следуюснабжен размещенной в корпусе резьбощим Образом. вой втулкой, опирающейся на подшипник, В исходном положении резьбовая втулплоский золотник снабжен кольцевым пока І2 находится в верхнем положении и золотник 7 под действием давления рабо- 30 яском, выполненным со стороны плоскости распределения с возможностью кончей жидкости прижат к подшипнику 6. При такта с ней. этом кольцевой поясок 13 не перекрывает Редактор Н, Химчук 15 Составитель Б Бочаров Техред М Моргентал Корректор О Кундрик Заказ 865 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
