Пристрій для спорядження магазинів стрілецької зброї
Номер патенту: 115175
Опубліковано: 10.04.2017
Автори: Нікітін Андрій Владиславович, Нікітін Олексій Андрійович, Зайцев Іван Сергійович
Формула / Реферат
1. Пристрій для спорядження магазинів стрілецької зброї, що містить основу/корпус у вигляді горизонтальної опорної поверхні з виконаним в ньому лотком/направляючою для патронів, і вузол передачі зусилля на патрони, при цьому основу/корпус виконано плоским, лоток/направляючу для патронів виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина для патронів коробчастого типу, і таким/такою, що містить західну частину для магазина, розміщену в районі торцевої частини основи/корпусу, лоток/направляючу виконано з бічною поверхнею по дузі окружності радіусом, рівним висоті конусу, утвореного зовнішньою поверхнею гільзи, яка має конічну форму, і опорну поверхню, нахилену убік магазину, лоток/направляючу для патронів виконано глибиною меншою, ніж товщина основи/корпусу, вузол передачі зусилля на патрони виконаний у вигляді засувки з можливістю переміщення відносно лотка/направляючої для патронів, в західній частині лотка/направляючої виконано посадкове місце для магазина, яке орієнтує розміщення верхньої частини магазина за радіусом лотка/направляючої, посадкове місце для магазина виконано формою, яка відповідає формі магазина на вигляді збоку, в посадковому місці для магазина виконаний виріз, відповідний формі опорного виступу магазина, в іншій частині лотка/направляючої для патронів виконаний виріз для розміщення вузла передачі зусилля на патрони, вузол передачі зусилля на патрони виконаний шириною, що відповідає ширині лотка/направляючої для патронів, і довжиною більшою, ніж його ширина, з боковими стінками, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок лотка/направляючої, на основі/корпусі виконано ручки для перенесення пристрою, який відрізняється тим, що до складу пристрою додатково введені постійні магніти та гумові опори, а на основі/корпусі виконано поглиблення в вигляді контейнера для патронів, при цьому фронтальна поверхня вузла передачі зусилля на патрони забезпечена щонайменше двома виступами, рознесеними між собою на відстань не менше 5 мм, тильна поверхня вузла передачі зусилля на патрони забезпечена фіксуючим виступом, на верхній частині вузла передачі зусилля на патрони розміщено ручку для переміщення зазначеного вузла по лотку/направляючій для патронів, ручку для переміщення зазначеного вузла по лотку/направляючій для патронів виконано такою, що виступає над верхньою поверхнею основи/корпусу на висоту не менше товщини зазначеної основи/корпуса, на нижній частині вузла передачі зусилля на патрони і на нижній поверхні основи/корпуса виконано поглиблення для розміщення постійного магніту, вказане поглиблення для розміщення постійного магніту, яке виконано на нижній поверхні основи/корпуса, розміщено в проекції на центр вирізу для розміщення вузла передачі зусилля на патрони, постійні магніти розміщено в вирізах, виконаних відповідно в нижній частині вузла передачі зусилля на патрони і в нижній частині основи/корпуса, і зафіксовані від випадання із зазначених вирізів, на бічній стінці лотка/направляючої для патронів, яка має менший радіус, виконано паралельні проточки різної глибини для переміщення по ним носка кулі патронів, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм, на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано паралельні проточки різної глибини і висоти для переміщення по них нижньої частини гільзи патрона, зазначені проточки, що виконані на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано глибиною не менше 5 мм для кожного з патронів відповідного калібру - 5,45×39, 5,56×45 і 7,62×39 мм, і висотою, що відповідає діаметру гільзи патрона відповідного калібру в районі проточки, на нижній поверхні лотка/направляючої для патронів виконані поглиблення, паралельні між собою і бічними стінками лотка/направляючої по всій довжині згаданого лотка/направляючої, шириною не менше 5 мм і глибиною не менше 1 мм, розділені між собою перемичками, на нижній поверхні основи/корпуса закріплені гумові опори, бічну стінку лотка/направляючої для патронів, яка має менший радіус, виконано з розривом завширшки не менше довжини патрона, розташованим від вирізу для розміщення вузла передачі зусилля на патрони в сторону посадкового місця для магазину.
2. Пристрій за п. 1, який відрізняється тим, що на дні контейнера для патронів уздовж бічної стінки лотка/направляючої для патронів, яка має менший радіус, нанесено штрихову і цифрову розмітки кількості патронів, які вставляються в лоток/направляючу для патронів при її заповненні.
3. Пристрій за п. 1, який відрізняється тим, що основу/корпус і вузол передачі зусилля на патрони виконано з матеріалу, який не має властивостей електризації, наприклад з дерева або пластмаси.
Текст

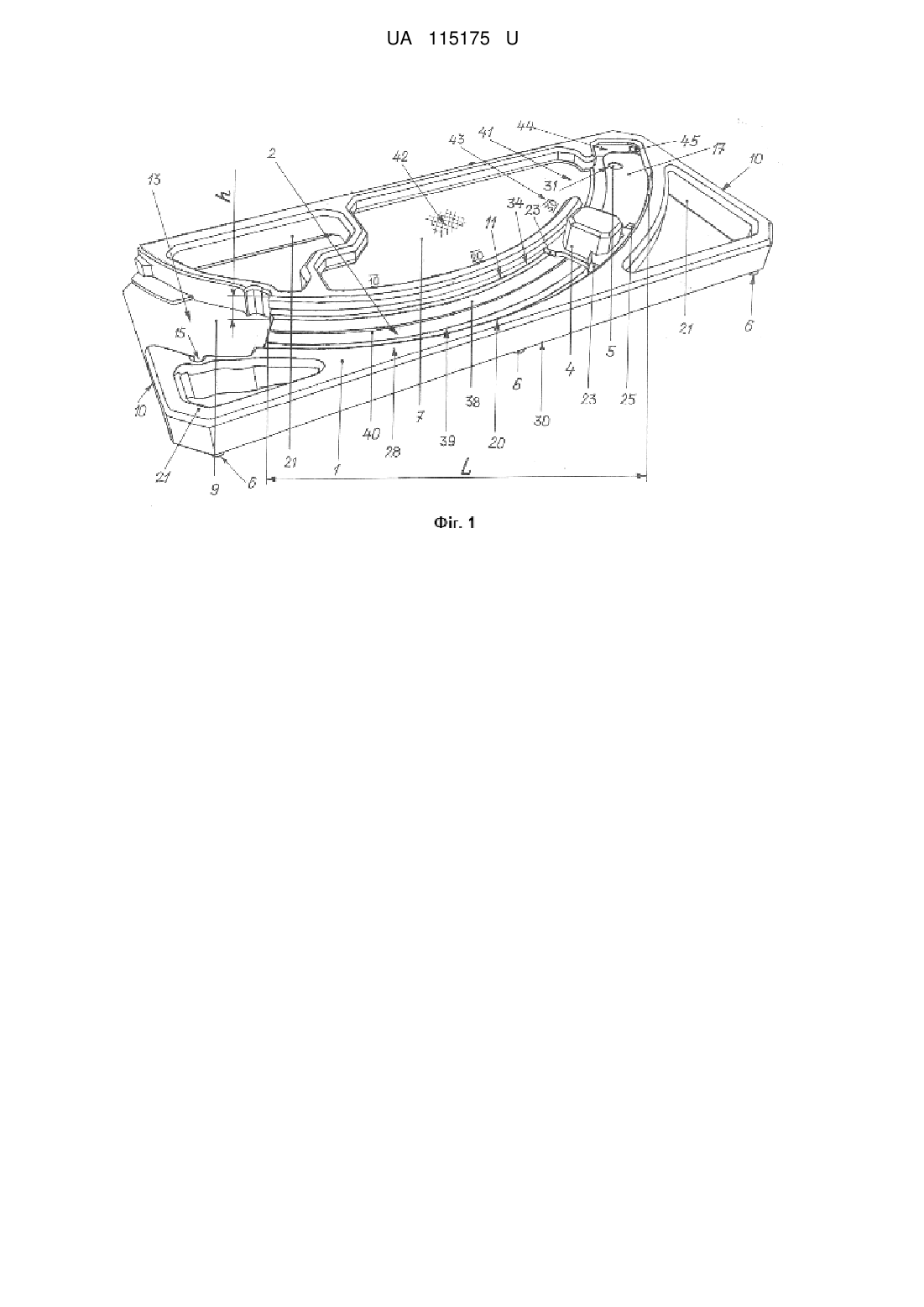

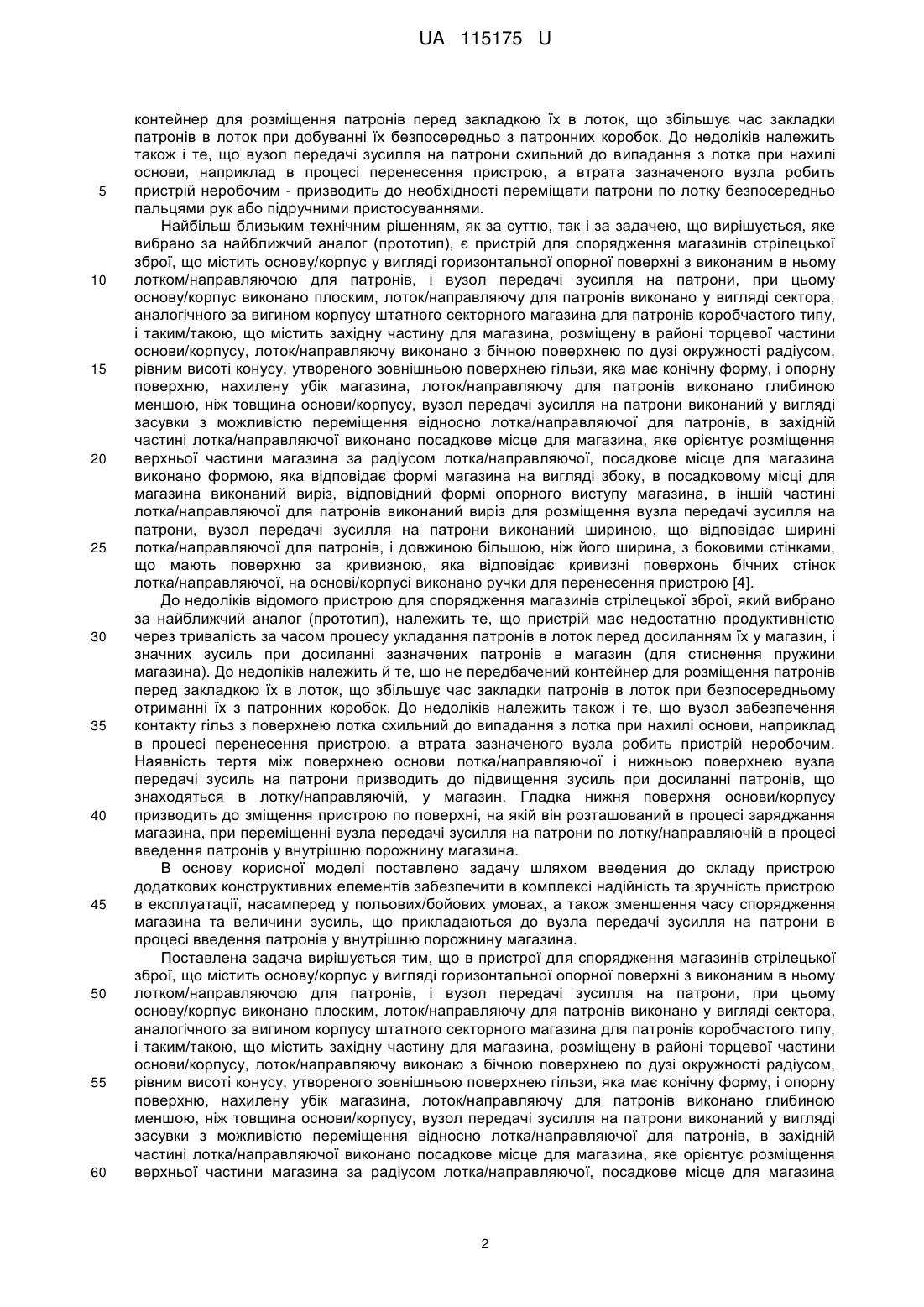

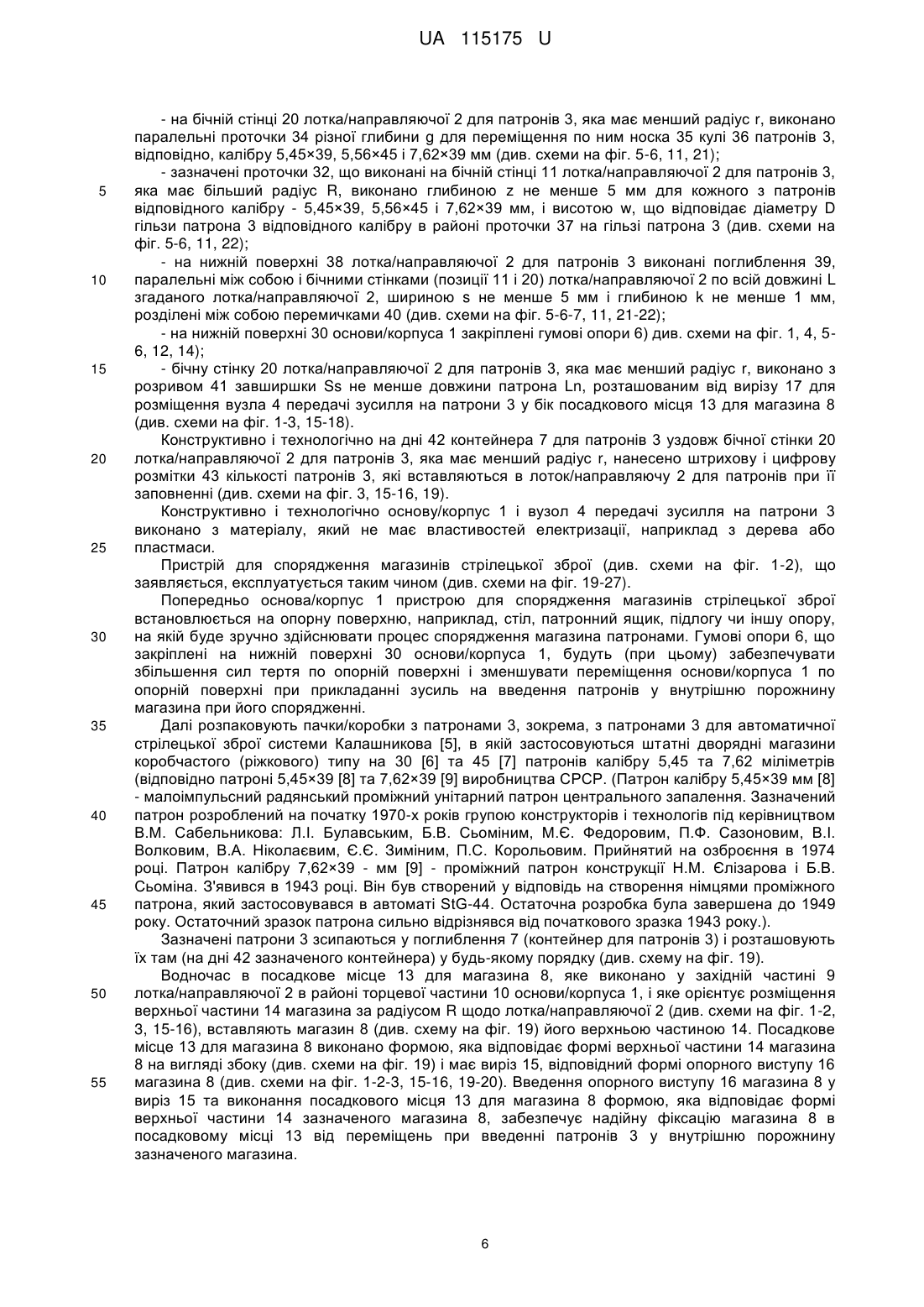

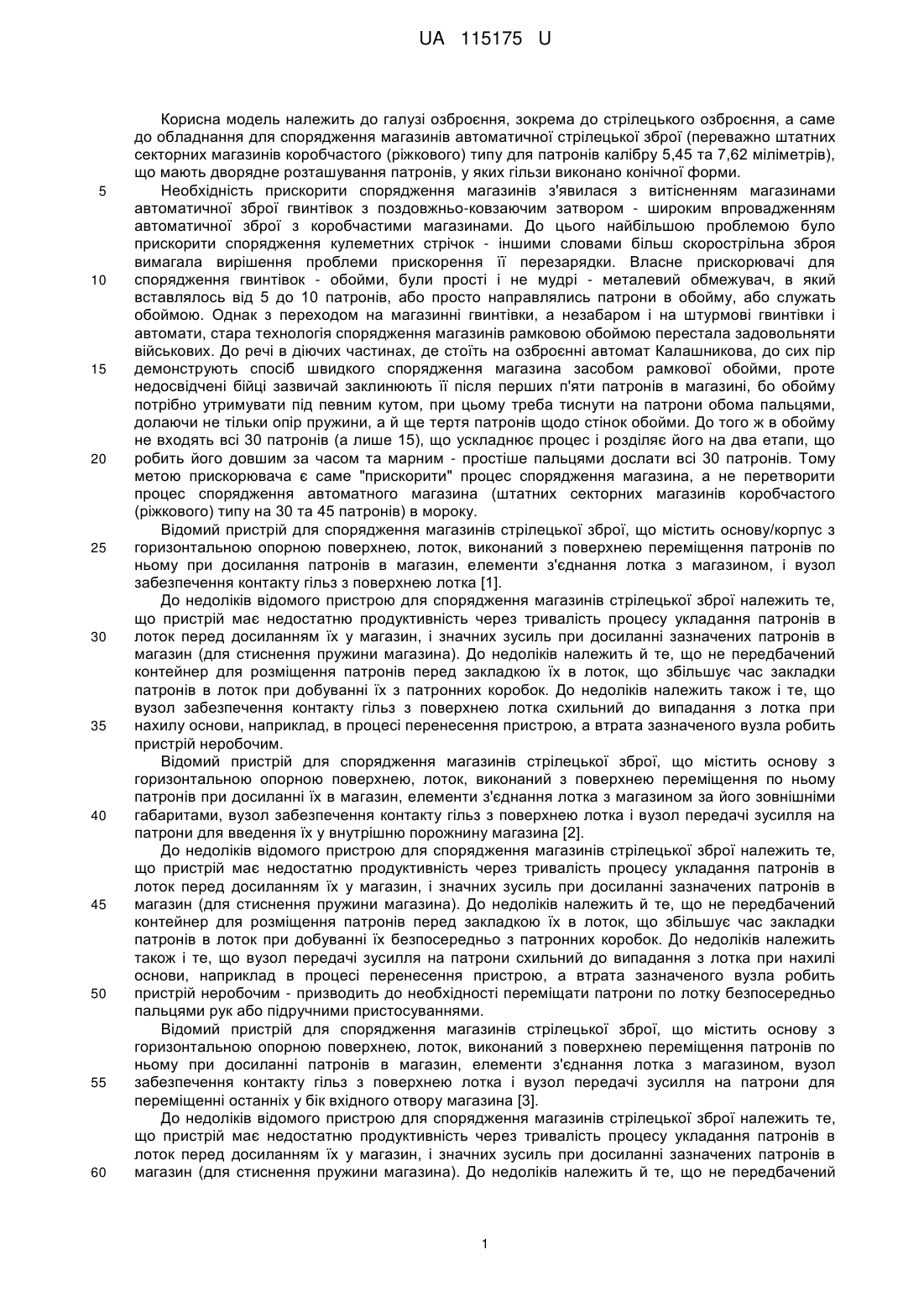

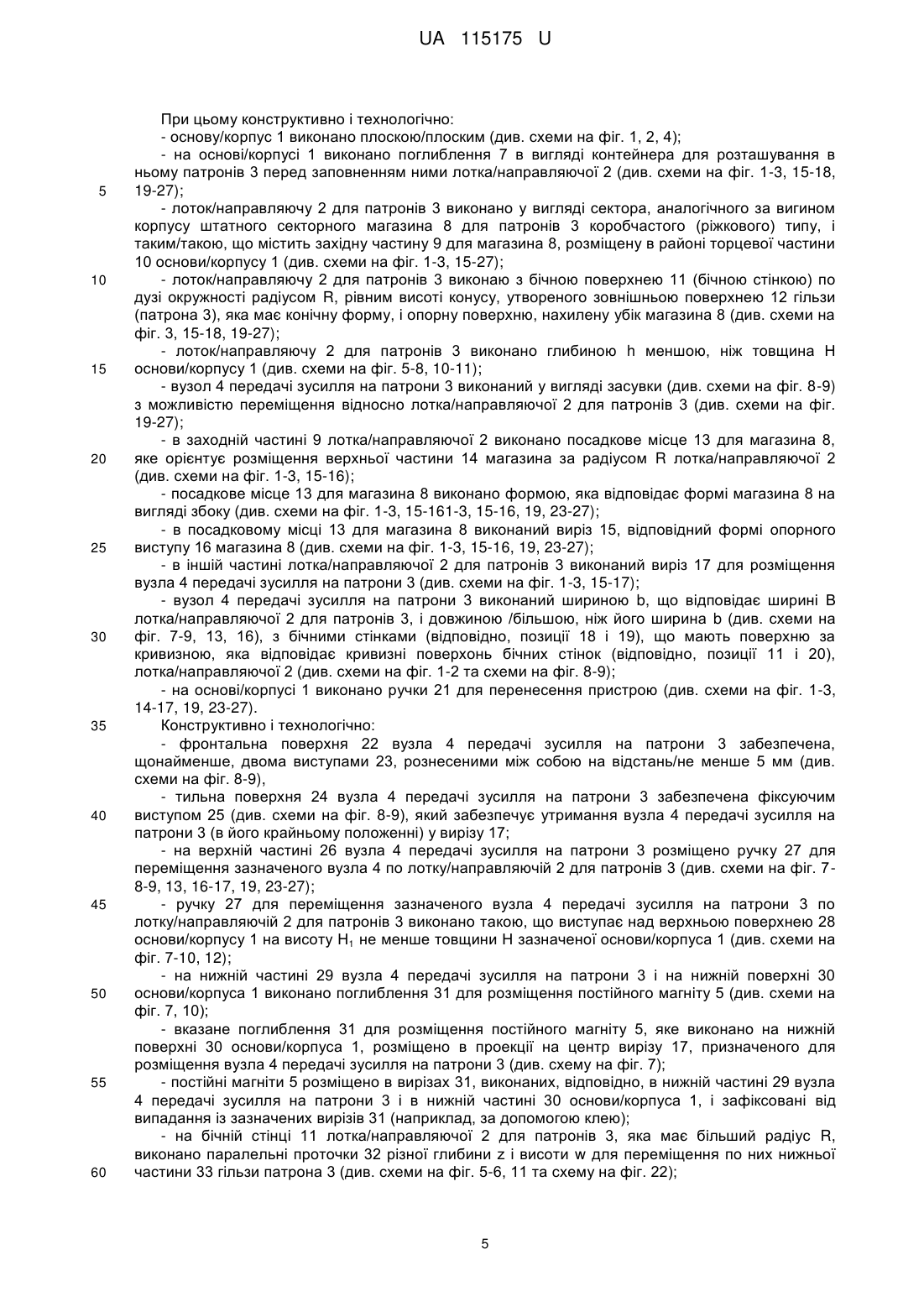

Реферат: Пристрій для спорядження магазинів стрілецької зброї містить основу/корпус у вигляді горизонтальної опорної поверхні з виконаним в ньому лотком/направляючою для патронів, і вузол передачі зусилля на патрони, при цьому основу/корпус виконано плоским, лоток/направляючу для патронів виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина для патронів коробчастого типу, і таким/такою, що містить західну частину для магазину, розміщену в районі торцевої частини основи/корпусу, лоток/направляючу виконано з бічною поверхнею по дузі окружності радіусом, рівним висоті конусу, утвореного зовнішньою поверхнею гільзи, яка має конічну форму, і опорну поверхню, нахилену убік магазина, лоток/направляючу для патронів виконано глибиною меншою, ніж товщина основи/корпусу, вузол передачі зусилля на патрони виконаний у вигляді засувки з можливістю переміщення відносно лотка/направляючої для патронів, в західній частині лотка/направляючої виконано посадкове місце для магазина, яке орієнтує розміщення верхньої частини магазина за радіусом лотка/направляючої, посадкове місце для магазина виконано формою, яка відповідає формі магазину на вигляді збоку, в посадковому місці для магазину виконаний виріз, відповідний формі опорного виступу магазину, в іншій частині лотка/направляючої для патронів виконаний виріз для розміщення вузла передачі зусилля на патрони, вузол передачі зусилля на патрони виконаний шириною, що відповідає ширині лотка/направляючої для патронів, і довжиною більшою, ніж його ширина, з боковими стінками, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок лотка/направляючої, на основі/корпусі виконано ручки для перенесення пристрою. До складу пристрою додатково введені постійні магніти та гумові опори, а на основі/корпусі виконано поглиблення в вигляді контейнера для патронів. UA 115175 U (54) ПРИСТРІЙ ДЛЯ СПОРЯДЖЕННЯ МАГАЗИНІВ СТРІЛЕЦЬКОЇ ЗБРОЇ UA 115175 U UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до стрілецького озброєння, а саме до обладнання для спорядження магазинів автоматичної стрілецької зброї (переважно штатних секторних магазинів коробчастого (ріжкового) типу для патронів калібру 5,45 та 7,62 міліметрів), що мають дворядне розташування патронів, у яких гільзи виконано конічної форми. Необхідність прискорити спорядження магазинів з'явилася з витісненням магазинами автоматичної зброї гвинтівок з поздовжньо-ковзаючим затвором - широким впровадженням автоматичної зброї з коробчастими магазинами. До цього найбільшою проблемою було прискорити спорядження кулеметних стрічок - іншими словами більш скорострільна зброя вимагала вирішення проблеми прискорення її перезарядки. Власне прискорювачі для спорядження гвинтівок - обойми, були прості і не мудрі - металевий обмежувач, в який вставлялось від 5 до 10 патронів, або просто направлялись патрони в обойму, або служать обоймою. Однак з переходом на магазинні гвинтівки, а незабаром і на штурмові гвинтівки і автомати, стара технологія спорядження магазинів рамковою обоймою перестала задовольняти військових. До речі в діючих частинах, де стоїть на озброєнні автомат Калашникова, до сих пір демонструють спосіб швидкого спорядження магазина засобом рамкової обойми, проте недосвідчені бійці зазвичай заклинюють її після перших п'яти патронів в магазині, бо обойму потрібно утримувати під певним кутом, при цьому треба тиснути на патрони обома пальцями, долаючи не тільки опір пружини, а й ще тертя патронів щодо стінок обойми. До того ж в обойму не входять всі 30 патронів (а лише 15), що ускладнює процес і розділяє його на два етапи, що робить його довшим за часом та марним - простіше пальцями дослати всі 30 патронів. Тому метою прискорювача є саме "прискорити" процес спорядження магазина, а не перетворити процес спорядження автоматного магазина (штатних секторних магазинів коробчастого (ріжкового) типу на 30 та 45 патронів) в мороку. Відомий пристрій для спорядження магазинів стрілецької зброї, що містить основу/корпус з горизонтальною опорною поверхнею, лоток, виконаний з поверхнею переміщення патронів по ньому при досилання патронів в магазин, елементи з'єднання лотка з магазином, і вузол забезпечення контакту гільз з поверхнею лотка [1]. До недоліків відомого пристрою для спорядження магазинів стрілецької зброї належить те, що пристрій має недостатню продуктивність через тривалість процесу укладання патронів в лоток перед досиланням їх у магазин, і значних зусиль при досиланні зазначених патронів в магазин (для стиснення пружини магазина). До недоліків належить й те, що не передбачений контейнер для розміщення патронів перед закладкою їх в лоток, що збільшує час закладки патронів в лоток при добуванні їх з патронних коробок. До недоліків належить також і те, що вузол забезпечення контакту гільз з поверхнею лотка схильний до випадання з лотка при нахилу основи, наприклад, в процесі перенесення пристрою, а втрата зазначеного вузла робить пристрій неробочим. Відомий пристрій для спорядження магазинів стрілецької зброї, що містить основу з горизонтальною опорною поверхнею, лоток, виконаний з поверхнею переміщення по ньому патронів при досиланні їх в магазин, елементи з'єднання лотка з магазином за його зовнішніми габаритами, вузол забезпечення контакту гільз з поверхнею лотка і вузол передачі зусилля на патрони для введення їх у внутрішню порожнину магазина [2]. До недоліків відомого пристрою для спорядження магазинів стрілецької зброї належить те, що пристрій має недостатню продуктивність через тривалість процесу укладання патронів в лоток перед досиланням їх у магазин, і значних зусиль при досиланні зазначених патронів в магазин (для стиснення пружини магазина). До недоліків належить й те, що не передбачений контейнер для розміщення патронів перед закладкою їх в лоток, що збільшує час закладки патронів в лоток при добуванні їх безпосередньо з патронних коробок. До недоліків належить також і те, що вузол передачі зусилля на патрони схильний до випадання з лотка при нахилі основи, наприклад в процесі перенесення пристрою, а втрата зазначеного вузла робить пристрій неробочим - призводить до необхідності переміщати патрони по лотку безпосередньо пальцями рук або підручними пристосуваннями. Відомий пристрій для спорядження магазинів стрілецької зброї, що містить основу з горизонтальною опорною поверхнею, лоток, виконаний з поверхнею переміщення патронів по ньому при досиланні патронів в магазин, елементи з'єднання лотка з магазином, вузол забезпечення контакту гільз з поверхнею лотка і вузол передачі зусилля на патрони для переміщенні останніх у бік вхідного отвору магазина [3]. До недоліків відомого пристрою для спорядження магазинів стрілецької зброї належить те, що пристрій має недостатню продуктивність через тривалість процесу укладання патронів в лоток перед досиланням їх у магазин, і значних зусиль при досиланні зазначених патронів в магазин (для стиснення пружини магазина). До недоліків належить й те, що не передбачений 1 UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 60 контейнер для розміщення патронів перед закладкою їх в лоток, що збільшує час закладки патронів в лоток при добуванні їх безпосередньо з патронних коробок. До недоліків належить також і те, що вузол передачі зусилля на патрони схильний до випадання з лотка при нахилі основи, наприклад в процесі перенесення пристрою, а втрата зазначеного вузла робить пристрій неробочим - призводить до необхідності переміщати патрони по лотку безпосередньо пальцями рук або підручними пристосуваннями. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є пристрій для спорядження магазинів стрілецької зброї, що містить основу/корпус у вигляді горизонтальної опорної поверхні з виконаним в ньому лотком/направляючою для патронів, і вузол передачі зусилля на патрони, при цьому основу/корпус виконано плоским, лоток/направляючу для патронів виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина для патронів коробчастого типу, і таким/такою, що містить західну частину для магазина, розміщену в районі торцевої частини основи/корпусу, лоток/направляючу виконано з бічною поверхнею по дузі окружності радіусом, рівним висоті конусу, утвореного зовнішньою поверхнею гільзи, яка має конічну форму, і опорну поверхню, нахилену убік магазина, лоток/направляючу для патронів виконано глибиною меншою, ніж товщина основи/корпусу, вузол передачі зусилля на патрони виконаний у вигляді засувки з можливістю переміщення відносно лотка/направляючої для патронів, в західній частині лотка/направляючої виконано посадкове місце для магазина, яке орієнтує розміщення верхньої частини магазина за радіусом лотка/направляючої, посадкове місце для магазина виконано формою, яка відповідає формі магазина на вигляді збоку, в посадковому місці для магазина виконаний виріз, відповідний формі опорного виступу магазина, в іншій частині лотка/направляючої для патронів виконаний виріз для розміщення вузла передачі зусилля на патрони, вузол передачі зусилля на патрони виконаний шириною, що відповідає ширині лотка/направляючої для патронів, і довжиною більшою, ніж його ширина, з боковими стінками, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок лотка/направляючої, на основі/корпусі виконано ручки для перенесення пристрою [4]. До недоліків відомого пристрою для спорядження магазинів стрілецької зброї, який вибрано за найближчий аналог (прототип), належить те, що пристрій має недостатню продуктивністю через тривалість за часом процесу укладання патронів в лоток перед досиланням їх у магазин, і значних зусиль при досиланні зазначених патронів в магазин (для стиснення пружини магазина). До недоліків належить й те, що не передбачений контейнер для розміщення патронів перед закладкою їх в лоток, що збільшує час закладки патронів в лоток при безпосередньому отриманні їх з патронних коробок. До недоліків належить також і те, що вузол забезпечення контакту гільз з поверхнею лотка схильний до випадання з лотка при нахилі основи, наприклад в процесі перенесення пристрою, а втрата зазначеного вузла робить пристрій неробочим. Наявність тертя між поверхнею основи лотка/направляючої і нижньою поверхнею вузла передачі зусиль на патрони призводить до підвищення зусиль при досиланні патронів, що знаходяться в лотку/направляючій, у магазин. Гладка нижня поверхня основи/корпусу призводить до зміщення пристрою по поверхні, на якій він розташований в процесі заряджання магазина, при переміщенні вузла передачі зусилля на патрони по лотку/направляючій в процесі введення патронів у внутрішню порожнину магазина. В основу корисної моделі поставлено задачу шляхом введения до складу пристрою додаткових конструктивних елементів забезпечити в комплексі надійність та зручність пристрою в експлуатації, насамперед у польових/бойових умовах, а також зменшення часу спорядження магазина та величини зусиль, що прикладаються до вузла передачі зусилля на патрони в процесі введення патронів у внутрішню порожнину магазина. Поставлена задача вирішується тим, що в пристрої для спорядження магазинів стрілецької зброї, що містить основу/корпус у вигляді горизонтальної опорної поверхні з виконаним в ньому лотком/направляючою для патронів, і вузол передачі зусилля на патрони, при цьому основу/корпус виконано плоским, лоток/направляючу для патронів виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина для патронів коробчастого типу, і таким/такою, що містить західну частину для магазина, розміщену в районі торцевої частини основи/корпусу, лоток/направляючу виконаю з бічною поверхнею по дузі окружності радіусом, рівним висоті конусу, утвореного зовнішньою поверхнею гільзи, яка має конічну форму, і опорну поверхню, нахилену убік магазина, лоток/направляючу для патронів виконано глибиною меншою, ніж товщина основи/корпусу, вузол передачі зусилля на патрони виконаний у вигляді засувки з можливістю переміщення відносно лотка/направляючої для патронів, в західній частині лотка/направляючої виконано посадкове місце для магазина, яке орієнтує розміщення верхньої частини магазина за радіусом лотка/направляючої, посадкове місце для магазина 2 UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 60 виконано формою, яка відповідає формі магазина на вигляді збоку, в посадковому місці для магазина виконаний виріз, відповідний формі опорного виступу магазина, в іншій частині лотка/направляючої для патронів виконаний виріз для розміщення вузла передачі зусилля на патрони, вузол передачі зусилля на патрони виконаний шириною, що відповідає ширині лотка/направляючої для патронів, і довжиною більшою, ніж його ширина, з боковими стінками, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок лотка/направляючої, на основі/корпусі виконано ручки для перенесення пристрою, згідно з корисною моделлю, до складу пристрою додатково введені постійні магніти та гумові опори, а на основі/корпусі виконано поглиблення в вигляді контейнера для патронів. Крім цього фронтальна поверхня вузла передачі зусилля на патрони забезпечена щонайменше двома виступами, рознесеними між собою на відстань не менше 5 мм, тильна поверхня вузла передачі зусилля на патрони забезпечена фіксуючим виступом, на верхній частині вузла передачі зусилля на патрони розміщено ручку для переміщення зазначеного вузла по лотку/направляючій для патронів, ручку для переміщення зазначеного вузла по лотку/направляючій для патронів виконано такою, що виступає над верхньою поверхнею основи/корпусу на висоту не менше товщини зазначеної основи/корпуса, на нижній частині вузла передачі зусилля на патрони і на нижній поверхні основи/корпуса виконано поглиблення для розміщення постійного магніту, вказане поглиблення для розміщення постійного магніту, яке виконано на нижній поверхні основи/корпуса, розміщено в проекції на центр вирізу для розміщення вузла передачі зусилля на патрони, постійні магніти розміщено в вирізах, виконаних, відповідно, в нижній частині вузла передачі зусилля на патрони і в нижній частині основи/корпуса, і зафіксовані від випадання із зазначених вирізів, на бічній стінці лотка/направляючої для патронів, яка має менший радіус, виконано паралельні проточки різної глибини для переміщення по ним носка кулі патронів, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм, на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано паралельні проточки різної глибини і висоти для переміщення по них нижньої частини гільзи патрона, зазначені проточки, що виконані на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано глибиною не менше 5 мм для кожного з патронів відповідного калібру - 5,45×39, 5,56×45 і 7,62×39 мм, і висотою, що відповідає діаметру гільзи патрона відповідного калібру в районі проточки, на нижній поверхні лотка/направляючої для патронів виконані поглиблення, паралельні між собою і бічними стінками лотка/направляючої по всій довжині згаданого лотка/направляючої, шириною не менше 5 мм і глибиною не менше 1 мм, розділені між собою перемичками, на нижній поверхні основи/корпуса закріплені гумові опори, бічну стінку лотка/направляючої для патронів, яка має менший радіус, виконано з розривом завширшки не менше довжини патрона, розташованим від вирізу для розміщення вузла передачі зусилля на патрони в сторону посадкового місця для магазина. Крім цього на дні контейнера для патронів уздовж бічної стінки лотка/направляючої для патронів, яка має менший радіус, нанесено штрихову і цифрову розмітки кількості патронів, які вставляються в лоток/направляючу для патронів при її заповненні. Новим в корисній моделі є те, що основу/корпус і вузол передачі зусилля на патрони виконано з матеріалу, який не має властивості електризації, наприклад з дерева або пластмаси. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що пристрій для спорядження магазинів стрілецької зброї, що заявляється, відрізняється тим, що до складу пристрою додатково введені постійні магніти та гумові опори, на основі/корпусі виконано поглиблення в вигляді контейнера для патронів, фронтальна поверхня вузла передачі зусилля на патрони забезпечена щонайменше двома виступами, рознесеними між собою на відстань не менше 5 мм, тильна поверхня вузла передачі зусилля на патрони забезпечена фіксуючим виступом, на верхній частині вузла передачі зусилля на патрони розміщено ручку для переміщення зазначеного вузла по лотку/направляючій для патронів, ручку для переміщення зазначеного вузла по лотку/направляючій для патронів виконано такою, що виступає над верхньою поверхнею основи/корпусу на висоту не менше товщини зазначеної основи/корпуса, на нижній частині вузла передачі зусилля на патрони і на нижній поверхні основи/корпуса виконано поглиблення для розміщення постійного магніту, вказане поглиблення для розміщення постійного магніту, яке виконано на нижній поверхні основи/корпуса, розміщено в проекції на центр вирізу для розміщення вузла передачі зусилля на патрони, постійні магніти розміщено в вирізах, виконаних, відповідно, в нижній частині вузла передачі зусилля на патрони і в нижній частині основи/корпуса, і зафіксовані від випадання із зазначених вирізів, на бічній стінці лотка/направляючої для патронів, яка має менший радіус, виконано паралельні проточки різної глибини для переміщення по ним носка кулі патронів, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм, на бічній стінці лотка/направляючої для патронів, яка має більший радіус, 3 UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 60 виконано паралельні проточки різної глибини і висоти для переміщення по них нижньої частини гільзи патрона, зазначені проточки, що виконані на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано глибиною не менше 5 мм для кожного з патронів відповідного калібру - 5,45×39, 5,56×45 і 7,62×39 мм, і висотою, що відповідає діаметру гільзи патрона відповідного калібру в районі проточки, на нижній поверхні лотка/направляючої для патронів виконані поглиблення, паралельні між собою і бічними стінками лотка/направляючої по всій довжині згаданого лотка/направляючої, шириною не менше 5 мм і глибиною не менше 1 мм, розділені між собою перемичками, на нижній поверхні основи/корпуса закріплені гумові опори, бічну стінку лотка/направляючої для патронів, яка має менший радіус, виконано з розривом завширшки не менше довжини патрона, розташованим від вирізу для розміщення вузла передачі зусилля на патрони в сторону посадкового місця для магазина, на дні контейнера для патронів уздовж бічної стінки лотка/направляючої для патронів, яка має менший радіус, нанесено штрихову і цифрову розмітки кількості патронів, які вставляються в лоток/направляючу для патронів при її заповненні, а основу/корпус і вузол передачі зусилля на патрони виконано з матеріалу, який не має властивостей електризації, наприклад з дерева або пластмаси. Таким чином пристрій для спорядження магазинів стрілецької зброї, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в пристрої для спорядження магазинів стрілецької зброї, що заявляється, пояснюється за допомогою ілюстрацій, де на фіг. 1-2 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, вигляд ¾ зверху, на фіг. 3 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, вигляд зверху, на фіг. 4 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, вигляд збоку (з торця, що має більшу довжину), на фіг. 5 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, в перерізі А-А, на фіг. 6 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, в перерізі Б-Б, на фіг. 7 показано пристрій для спорядження магазинів стрілецької зброї, що заявляється, в перерізі В-В, на фіг. 8 показано зовнішній вигляд вузла передачі зусилля на патрони, вигляд ¾ зверху, на фіг. 9 показано конструктивно-компонувальну схему вузла передачі зусилля на патрони, вигляд ¾ зверху, на фіг. 10 показано схему розміщення поглиблення для розміщення постійного магніту у нижній частині вузла передачі зусилля на патрони, на фіг. 11 показано схему розміщення поглиблення для розміщення постійного магніту у нижній частині основи/корпуса, на фіг. 12 показано схему виступання ручки для переміщення вузла по лотку/направляючій для патронів над верхньою поверхнею основи/корпусу на висоту Н1 не менше товщини Η зазначеної основи/корпуса, на фіг. 13 показано зовнішній вигляд вузла передачі зусилля на патрони, вигляд зверху, на фіг. 14 показано зовнішній вигляд основи/корпуса, вигляд знизу з показом варіанта кріплення гумових опор, на фіг. 15-16 показано схеми нанесення на дно контейнера для патронів штрихової і цифрової розміток кількості патронів, які вставляються в лоток/направляючу для патронів при її заповненні, на фіг. 17 показано схему вигину за радіусом бічних лотка/направляючої для патронів, на фіг. 18 показано схему розриву бічної стінки лотка/направляючої для патронів, яка має менший радіус r, на фіг. 19 показано схему заповнення патронами поглиблення в основі/корпусі, що виконано у вигляді контейнера для патронів, на фіг. 20 показано схему введення патронів у лоток/направляючу, на фіг. 21 показано схему розміщення носка кули патрона в проточках глибиною g, які виконано на бічній стінці лотка/направляючої для патронів, що має менший радіус r, на фіг. 22 показано схему розміщення нижньої частини гільзи патрона в проточках різної глибини z і висоти w, які виконано на бічній стінці лотка/направляючої для патронів, яка має більший радіус R, на фіг. 23 показано схему розміщення патронів у лотку/направляючій для патронів, на фіг. 24 показано загальний вигляд пристрою для спорядження магазинів стрілецької зброї, що заявляється, при заповненні патронами лотка/направляючої для патронів, на фіг. 25 показано схему введення патронів у внутрішню порожнину магазина (штатного секторного магазина для патронів коробчастого типу) за допомогою вузла передачі зусилля на патрони, на фіг. 26 показано схему введення усіх патронів у внутрішню порожнину магазина за допомогою вузла передачі зусилля на патрони, на фіг. 27 показано схему повернення вузла передачі зусилля на патрони у виріз в основі/корпусі для розміщення вузла передачі зусилля на патрони. Пристрій для спорядження магазинів стрілецької зброї, що заявляється, містить (як варіант конструктивного виконання), основу/корпус 1 у вигляді горизонтальної опорної поверхні з виконаним в ній/ньому лотком/направляючою 2 для патронів 3 при її заповненні зазначеними патронами, вузол 4 передачі зусилля на патрони, постійні магніти 5 та гумові опори 6 (див. схеми на фіг. 1-4). 4 UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 60 При цьому конструктивно і технологічно: - основу/корпус 1 виконано плоскою/плоским (див. схеми на фіг. 1, 2, 4); - на основі/корпусі 1 виконано поглиблення 7 в вигляді контейнера для розташування в ньому патронів 3 перед заповненням ними лотка/направляючої 2 (див. схеми на фіг. 1-3, 15-18, 19-27); - лоток/направляючу 2 для патронів 3 виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина 8 для патронів 3 коробчастого (ріжкового) типу, і таким/такою, що містить західну частину 9 для магазина 8, розміщену в районі торцевої частини 10 основи/корпусу 1 (див. схеми на фіг. 1-3, 15-27); - лоток/направляючу 2 для патронів 3 виконаю з бічною поверхнею 11 (бічною стінкою) по дузі окружності радіусом R, рівним висоті конусу, утвореного зовнішньою поверхнею 12 гільзи (патрона 3), яка має конічну форму, і опорну поверхню, нахилену убік магазина 8 (див. схеми на фіг. 3, 15-18, 19-27); - лоток/направляючу 2 для патронів 3 виконано глибиною h меншою, ніж товщина Η основи/корпусу 1 (див. схеми на фіг. 5-8, 10-11); - вузол 4 передачі зусилля на патрони 3 виконаний у вигляді засувки (див. схеми на фіг. 8-9) з можливістю переміщення відносно лотка/направляючої 2 для патронів 3 (див. схеми на фіг. 19-27); - в заходній частині 9 лотка/направляючої 2 виконано посадкове місце 13 для магазина 8, яке орієнтує розміщення верхньої частини 14 магазина за радіусом R лотка/направляючої 2 (див. схеми на фіг. 1-3, 15-16); - посадкове місце 13 для магазина 8 виконано формою, яка відповідає формі магазина 8 на вигляді збоку (див. схеми на фіг. 1-3, 15-161-3, 15-16, 19, 23-27); - в посадковому місці 13 для магазина 8 виконаний виріз 15, відповідний формі опорного виступу 16 магазина 8 (див. схеми на фіг. 1-3, 15-16, 19, 23-27); - в іншій частині лотка/направляючої 2 для патронів 3 виконаний виріз 17 для розміщення вузла 4 передачі зусилля на патрони 3 (див. схеми на фіг. 1-3, 15-17); - вузол 4 передачі зусилля на патрони 3 виконаний шириною b, що відповідає ширині В лотка/направляючої 2 для патронів 3, і довжиною /більшою, ніж його ширина b (див. схеми на фіг. 7-9, 13, 16), з бічними стінками (відповідно, позиції 18 і 19), що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок (відповідно, позиції 11 і 20), лотка/направляючої 2 (див. схеми на фіг. 1-2 та схеми на фіг. 8-9); - на основі/корпусі 1 виконано ручки 21 для перенесення пристрою (див. схеми на фіг. 1-3, 14-17, 19, 23-27). Конструктивно і технологічно: - фронтальна поверхня 22 вузла 4 передачі зусилля на патрони 3 забезпечена, щонайменше, двома виступами 23, рознесеними між собою на відстань/не менше 5 мм (див. схеми на фіг. 8-9), - тильна поверхня 24 вузла 4 передачі зусилля на патрони 3 забезпечена фіксуючим виступом 25 (див. схеми на фіг. 8-9), який забезпечує утримання вузла 4 передачі зусилля на патрони 3 (в його крайньому положенні) у вирізу 17; - на верхній частині 26 вузла 4 передачі зусилля на патрони 3 розміщено ручку 27 для переміщення зазначеного вузла 4 по лотку/направляючій 2 для патронів 3 (див. схеми на фіг. 78-9, 13, 16-17, 19, 23-27); - ручку 27 для переміщення зазначеного вузла 4 передачі зусилля на патрони 3 по лотку/направляючій 2 для патронів 3 виконано такою, що виступає над верхньою поверхнею 28 основи/корпусу 1 на висоту Н1 не менше товщини Η зазначеної основи/корпуса 1 (див. схеми на фіг. 7-10, 12); - на нижній частині 29 вузла 4 передачі зусилля на патрони 3 і на нижній поверхні 30 основи/корпуса 1 виконано поглиблення 31 для розміщення постійного магніту 5 (див. схеми на фіг. 7, 10); - вказане поглиблення 31 для розміщення постійного магніту 5, яке виконано на нижній поверхні 30 основи/корпуса 1, розміщено в проекції на центр вирізу 17, призначеного для розміщення вузла 4 передачі зусилля на патрони 3 (див. схему на фіг. 7); - постійні магніти 5 розміщено в вирізах 31, виконаних, відповідно, в нижній частині 29 вузла 4 передачі зусилля на патрони 3 і в нижній частині 30 основи/корпуса 1, і зафіксовані від випадання із зазначених вирізів 31 (наприклад, за допомогою клею); - на бічній стінці 11 лотка/направляючої 2 для патронів 3, яка має більший радіус R, виконано паралельні проточки 32 різної глибини z і висоти w для переміщення по них нижньої частини 33 гільзи патрона 3 (див. схеми на фіг. 5-6, 11 та схему на фіг. 22); 5 UA 115175 U 5 10 15 20 25 30 35 40 45 50 55 - на бічній стінці 20 лотка/направляючої 2 для патронів 3, яка має менший радіус r, виконано паралельні проточки 34 різної глибини g для переміщення по ним носка 35 кулі 36 патронів 3, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм (див. схеми на фіг. 5-6, 11, 21); - зазначені проточки 32, що виконані на бічній стінці 11 лотка/направляючої 2 для патронів 3, яка має більший радіус R, виконано глибиною z не менше 5 мм для кожного з патронів відповідного калібру - 5,45×39, 5,56×45 і 7,62×39 мм, і висотою w, що відповідає діаметру D гільзи патрона 3 відповідного калібру в районі проточки 37 на гільзі патрона 3 (див. схеми на фіг. 5-6, 11, 22); - на нижній поверхні 38 лотка/направляючої 2 для патронів 3 виконані поглиблення 39, паралельні між собою і бічними стінками (позиції 11 і 20) лотка/направляючої 2 по всій довжині L згаданого лотка/направляючої 2, шириною s не менше 5 мм і глибиною k не менше 1 мм, розділені між собою перемичками 40 (див. схеми на фіг. 5-6-7, 11, 21-22); - на нижній поверхні 30 основи/корпуса 1 закріплені гумові опори 6) див. схеми на фіг. 1, 4, 56, 12, 14); - бічну стінку 20 лотка/направляючої 2 для патронів 3, яка має менший радіус r, виконано з розривом 41 завширшки Ss не менше довжини патрона Ln, розташованим від вирізу 17 для розміщення вузла 4 передачі зусилля на патрони 3 у бік посадкового місця 13 для магазина 8 (див. схеми на фіг. 1-3, 15-18). Конструктивно і технологічно на дні 42 контейнера 7 для патронів 3 уздовж бічної стінки 20 лотка/направляючої 2 для патронів 3, яка має менший радіус r, нанесено штрихову і цифрову розмітки 43 кількості патронів 3, які вставляються в лоток/направляючу 2 для патронів при її заповненні (див. схеми на фіг. 3, 15-16, 19). Конструктивно і технологічно основу/корпус 1 і вузол 4 передачі зусилля на патрони 3 виконано з матеріалу, який не має властивостей електризації, наприклад з дерева або пластмаси. Пристрій для спорядження магазинів стрілецької зброї (див. схеми на фіг. 1-2), що заявляється, експлуатується таким чином (див. схеми на фіг. 19-27). Попередньо основа/корпус 1 пристрою для спорядження магазинів стрілецької зброї встановлюється на опорну поверхню, наприклад, стіл, патронний ящик, підлогу чи іншу опору, на якій буде зручно здійснювати процес спорядження магазина патронами. Гумові опори 6, що закріплені на нижній поверхні 30 основи/корпуса 1, будуть (при цьому) забезпечувати збільшення сил тертя по опорній поверхні і зменшувати переміщення основи/корпуса 1 по опорній поверхні при прикладанні зусиль на введення патронів у внутрішню порожнину магазина при його спорядженні. Далі розпаковують пачки/коробки з патронами 3, зокрема, з патронами 3 для автоматичної стрілецької зброї системи Калашникова [5], в якій застосовуються штатні дворядні магазини коробчастого (ріжкового) типу на 30 [6] та 45 [7] патронів калібру 5,45 та 7,62 міліметрів (відповідно патроні 5,45×39 [8] та 7,62×39 [9] виробництва СРСР. (Патрон калібру 5,45×39 мм [8] - малоімпульсний радянський проміжний унітарний патрон центрального запалення. Зазначений патрон розроблений на початку 1970-х років групою конструкторів і технологів під керівництвом В.М. Сабельникова: Л.І. Булавським, Б.В. Сьоміним, М.Є. Федоровим, П.Ф. Сазоновим, В.І. Волковим, В.А. Ніколаєвим, Є.Є. Зиміним, П.С. Корольовим. Прийнятий на озброєння в 1974 році. Патрон калібру 7,62×39 - мм [9] - проміжний патрон конструкції Н.М. Єлізарова і Б.В. Сьоміна. З'явився в 1943 році. Він був створений у відповідь на створення німцями проміжного патрона, який застосовувався в автоматі StG-44. Остаточна розробка була завершена до 1949 року. Остаточний зразок патрона сильно відрізнявся від початкового зразка 1943 року.). Зазначені патрони 3 зсипаються у поглиблення 7 (контейнер для патронів 3) і розташовують їх там (на дні 42 зазначеного контейнера) у будь-якому порядку (див. схему на фіг. 19). Водночас в посадкове місце 13 для магазина 8, яке виконано у західній частині 9 лотка/направляючої 2 в районі торцевої частини 10 основи/корпуса 1, і яке орієнтує розміщення верхньої частини 14 магазина за радіусом R щодо лотка/направляючої 2 (див. схеми на фіг. 1-2, 3, 15-16), вставляють магазин 8 (див. схему на фіг. 19) його верхньою частиною 14. Посадкове місце 13 для магазина 8 виконано формою, яка відповідає формі верхньої частини 14 магазина 8 на вигляді збоку (див. схеми на фіг. 19) і має виріз 15, відповідний формі опорного виступу 16 магазина 8 (див. схеми на фіг. 1-2-3, 15-16, 19-20). Введення опорного виступу 16 магазина 8 у виріз 15 та виконання посадкового місця 13 для магазина 8 формою, яка відповідає формі верхньої частини 14 зазначеного магазина 8, забезпечує надійну фіксацію магазина 8 в посадковому місці 13 від переміщень при введенні патронів 3 у внутрішню порожнину зазначеного магазина. 6 UA 115175 U 5 10 15 20 25 3035 40 45 50 55 Далі у виріз 17 (призначений для розміщення вузла 4 передачі зусилля на патрони 3), який виконано у протилежному боці лотка/направляючої 2 (відносно посадкового місця 13 для магазина 8), вводять вузол 4 передачі зусилля на патрони 3 і переміщують його (натискаючи на ручку 27) у бік торцевої частини 10 основи/корпуса 1 до упору тильної поверхні 24 вузла 4 передачі зусилля на патрони 3 в торцеву стінку 44 вирізу 17 (див. схему на фіг. 19). При цьому: - нижня поверхня 29 вузла 4 передачі зусилля на патрони 3 буде ковзати по нижній поверхні 38 лотка/направляючої 2, а саме, по перемичках 40 (див. схеми на фіг. 5-6, 11); - бічні стінки (відповідно, позиції 18 і 19) вузла 4 передачі зусилля на патрони 3, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок (відповідно, позиції 11 і 20) лотка/направляючої 2 (див. схеми на фіг. 1-2, 7-9), будуть ковзати по зазначеним бічним стінкам (відповідно, позиції 11 і 20) лотка/направляючої 2; - фіксуючий виступ 25 увійде у відповідне поглиблення 45, що виконано в торцевій стінці 44, чим зафіксує вузол 4 передачі зусилля на патрони 3 від переміщення вверх - усуне можливість випадання вузла 4 передачі зусилля на патрони 3 з вирізу 17 (див. схему на фіг. 4); - постійний магніт 5, який закріплений у вирізу 31, який виконано на нижній поверхні 29 вузла 4 передачі зусилля на патрони 3, розташується над постійним магнітом 5, який закріплено у вирізу 31, що виконаний на нижній поверхні 30 основи/корпуса 1, чим забезпечить додаткову фіксацію вузла 4 передачі зусилля на патрони 3 від переміщення вверх - (розташування постійних магнітів 5 один до другого різними полюсами забезпечить притягання одного магніту до другого, чим усуне можливість випадання вузла 4 передачі зусилля на патрони 3 з вирізу 17). Після розташування таким чином складових частин (позиції 1 і 4) пристрою для спорядження магазинів стрілецької зброї між собою, патронів 3 - в контейнері 7 на його дні 42, а магазина 8 (його верхньою частиною 14) в посадковому місці 13 для магазина 8 (яке виконано у заходній частині 9 лотка/направляючої 2 в районі торцевої частини 10 основи/корпуса 1), починають вводити патрони 3 з контейнера 7 у лоток/направляючу 2 через розрив 41, який виконано в бічній стінці 20 лотка/направляючої 2, яка має вигін за меншим радіусом r, і виконаний завширшки Ss не менше довжини патрона Ln (див. схеми на фіг. 1-3, 15-17, 19). Патрони 3 вводять у лоток/направляючу 2 носком 35 кулі 36 у бік торцевої стінки 20 лотка/направляючої 2, яка має вигін за меншим радіусом r (див. схеми на фіг. 21-22, 23), а саме, в проточку 34 глибиною g, яку виконано на торцевій стінці 20, при цьому нижня частина 33 гільзи патрона 3 вводиться в проточку 32 (з габаритами за глибиною z і висотою w), яку виконано в бічній стінці 11 лотка/направляючої 2, що має вигін з більшим радіусом R (див. схему на фіг. 20). Кількість патронів 3, що вводяться у лоток/направляючу 2, контролюють візуально по штриховій і цифровій розміткам 43 кількості патронів 3, які нанесено на дні 42 контейнера 7 для патронів 3 уздовж бічної стінки 20 лотка/направляючої 2 для патронів 3, яка має менший радіус r (див. схему на фіг. 15-16). При введенні патронів 3 різного калібру (які відрізняються за довжиною та геометричними розмірами) носок 35 кулі 36 входить у відповідну проточку 34 глибиною g (проточки 34 виконано для переміщення по ним носка 35 кулі 36 патронів 3, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм, на бічній стінці 20 лотка/направляючої 2 для патронів 3, яка має менший радіус r див., відповідно, схему на фіг. 21), а нижня частина 33 гільзи із зовнішнім діаметром D (де виконана проточка 37 - див. схеми на фіг. 22 та фіг. 19) входить у проточку 32 (з габаритами за глибиною z і висотою w, де w=D), яку виконано в бічній стінці 11 лотка/направляючої 2. Таким чином у лоток/направляючу 2 для патронів 3 вводять/укладають всі патрони 3, що знаходяться в контейнері 7. Після того, як всі патрони 3 (що знаходилися в контейнері 7) укладені в лоток/направляючу 2 (носком 35 кулі 36 у бік торцевої стінки 20 лотка/направляючої 2, яка має вигін за меншим радіусом г), остаточно візуально контролюють кількість патронів 3 (30 або 45 штук в залежності від ємності магазина 8, що споряджається), які укладені в лоток/направляючу 2 (див. схеми на фіг. 23-24). Далі утримують однією рукою основу/корпус 1 пристрою для спорядження магазинів стрілецької зброї, наприклад, за ручку 21 (яку виконано для перенесення пристрою), другою рукою натискають на ручку 27, яку виконано на верхній частині 26 вузла 4 передачі зусилля на патрони 3, і переміщують зазначений вузол 4 передачі зусилля на патрони 3 по лотку/направляючій 2 до контакту виступів 23 (які виконано на фронтальній поверхні 22 вузла 4 передачі зусилля на патрони 3) з зовнішньою поверхнею 12 гільзи патрона 3, який є останнім (позиція "N" - див. схему на фіг. 23) в ряду патронів 3, що укладені в лоток/направляючу 2 (див. схеми на фіг. 23-24). 7 UA 115175 U 5 10 15 20 25 30 35 40 45 50 Далі, прикладаючи зусилля F уздовж лотка/направляючої 2 (див. схему на фіг. 25), піджимають патрони 3 один до одного і починають за допомогою вузла 4 передачі зусилля на патрони 3 вводити їх у внутрішню порожнину магазина 8 (див. схему на фіг. 25) до моменту, коли всі патрони 3 увійдуть в магазин 8 (див. схему на фіг. 26). Після цього утримуючи рукою ручку 27, яку виконано на верхній частині 26 вузла 4 передачі зусилля на патрони 3, її переміщують (див. схему на фіг. 27) у бік вирізу 17 (який виконано в основі/корпусі 1) до контакту тильної поверхні 24 вузла 4 передачі зусилля на патрони 3 до торцевої стінки 44 зазначеного вирізу 17, У цьому положенні вузол 4 передачі зусилля на патрони 3 буде зафіксовано від випадання з вирізу 17 шляхом взаємодії між собою різних полюсів постійних магнітів 5, які закріплено у вирізах 31, відповідно, на нижній поверхні 29 вузла 4 передачі зусилля на патрони 3 та на нижній поверхні 30 основи/корпуса 1, і розташовуються один над другим, та шляхом введення фіксуючого виступу 25 (який виконано на тильній поверхні 24 вузла 4 передачі зусилля на патрони 3) в аналогічне за формою поглиблення 45, яке виконано в торцевій стінці 44 лотка/направляючої 2. Споряджений патронами 3 магазин 8 виймається з посадкового місця 13. Для спорядження наступного магазина 8 процес його спорядження повторюється як описано вище (без винятку, який магазин 8 споряджається - на 30 чи 45 патронів), починаючи з процесу встановлення чергового порожнього магазина 8 в посадкове місце 17 основи/корпуса 1. Підвищення ефективності застосування пристрою для спорядження магазинів стрілецької зброї, що заявляється, у порівнянні з прототипом, досягається шляхом введення в конструкцію пристрою додаткових конструктивних елементів, а саме, постійних магнітів та гумових опор, а також виконання на основі/корпусі поглиблення в вигляді контейнера для патронів і виконання на бічних стінках лотка/направляючої проточок, відповідно, для кулі і нижньої частини гільзи патрона, що дозволить забезпечити в комплексі надійність та зручність пристрою в експлуатації, насамперед, у польових/бойових умовах, а також зменшення часу спорядження магазина та величини зусиль, що прикладаються до вузла передачі зусилля на патрони в процесі введення патронів у внутрішню порожнину магазина, а також зменшить ризик випадання і втрати вузла передачі зусилля на патрони при перенесенні пристрою. Підвищення ефективності застосування пристрою для спорядження магазинів стрілецької зброї, що заявляється, у порівнянні з прототипом, досягається й тим, що основу/корпус і вузол передачі зусилля на патрони виконано з матеріалу, який не має властивостей електризації, наприклад з дерева або пластмаси, що унеможливлює спрацювання патронів, що знаходяться в лотку/направляючій, під дією статичної електрики. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент США № 4614052, кл. F42В /39/06, 1987 - аналог. 2. Патент ЕР № 0205661, кл. F42В /39/06, 1986 - аналог. 3. Патент ФРГ № 3720496, кл. F42В /39/06, 1989 - аналог. 4. Авторское свидетельство СССР (19) SU (11) № 1682749 A 1 "Устройство для снаряжения магазинов стрелкового оружия", опубл. 07.10.91, бюл. № 37, МПК 8 F41А 9/82 - прототип. 5. Наставление по стрелковому делу. 7,62-мм автомат Калашникова (АК). - М.: Издательство Министерства обороны СССР, 1958 год. 6. Наставление по стрелковому делу. 7,62-мм модернизированный автомат Калашникова (АКМ и АКМС), 1983. - 154 с. 7. Руководство по 5,45-мм автомату Калашникова (АК74, АК74С, АК74Н, АКС74Н) и 5,45-мм ручному пулемёту Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н) - М.: Военное издательство Министерства обороны СССР, 1982 г. 8. А.И. Благовестов. То, из чего стреляют в СНГ: Справочник стрелкового оружия. /Под общей редакцией А.Е. Тараса. - Минск: "Харвест", 2000. - С. 541-542. 9. Устинов А.И. Патроны ручного огнестрельного оружия и их криминалистическое исследование. - М., 1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для спорядження магазинів стрілецької зброї, що містить основу/корпус у вигляді горизонтальної опорної поверхні з виконаним в ньому лотком/направляючою для патронів, і вузол передачі зусилля на патрони, при цьому основу/корпус виконано плоским, лоток/направляючу для патронів виконано у вигляді сектора, аналогічного за вигином корпусу штатного секторного магазина для патронів коробчастого типу, і таким/такою, що містить західну частину для магазина, розміщену в районі торцевої частини основи/корпусу, лоток/направляючу виконано з бічною поверхнею по дузі окружності радіусом, рівним висоті 8 UA 115175 U 5 10 15 20 25 30 35 40 45 конусу, утвореного зовнішньою поверхнею гільзи, яка має конічну форму, і опорну поверхню, нахилену убік магазину, лоток/направляючу для патронів виконано глибиною меншою, ніж товщина основи/корпусу, вузол передачі зусилля на патрони виконаний у вигляді засувки з можливістю переміщення відносно лотка/направляючої для патронів, в західній частині лотка/направляючої виконано посадкове місце для магазина, яке орієнтує розміщення верхньої частини магазина за радіусом лотка/направляючої, посадкове місце для магазина виконано формою, яка відповідає формі магазина на вигляді збоку, в посадковому місці для магазина виконаний виріз, відповідний формі опорного виступу магазина, в іншій частині лотка/направляючої для патронів виконаний виріз для розміщення вузла передачі зусилля на патрони, вузол передачі зусилля на патрони виконаний шириною, що відповідає ширині лотка/направляючої для патронів, і довжиною більшою, ніж його ширина, з боковими стінками, що мають поверхню за кривизною, яка відповідає кривизні поверхонь бічних стінок лотка/направляючої, на основі/корпусі виконано ручки для перенесення пристрою, який відрізняється тим, що до складу пристрою додатково введені постійні магніти та гумові опори, а на основі/корпусі виконано поглиблення в вигляді контейнера для патронів, при цьому фронтальна поверхня вузла передачі зусилля на патрони забезпечена щонайменше двома виступами, рознесеними між собою на відстань не менше 5 мм, тильна поверхня вузла передачі зусилля на патрони забезпечена фіксуючим виступом, на верхній частині вузла передачі зусилля на патрони розміщено ручку для переміщення зазначеного вузла по лотку/направляючій для патронів, ручку для переміщення зазначеного вузла по лотку/направляючій для патронів виконано такою, що виступає над верхньою поверхнею основи/корпусу на висоту не менше товщини зазначеної основи/корпуса, на нижній частині вузла передачі зусилля на патрони і на нижній поверхні основи/корпуса виконано поглиблення для розміщення постійного магніту, вказане поглиблення для розміщення постійного магніту, яке виконано на нижній поверхні основи/корпуса, розміщено в проекції на центр вирізу для розміщення вузла передачі зусилля на патрони, постійні магніти розміщено в вирізах, виконаних відповідно в нижній частині вузла передачі зусилля на патрони і в нижній частині основи/корпуса, і зафіксовані від випадання із зазначених вирізів, на бічній стінці лотка/направляючої для патронів, яка має менший радіус, виконано паралельні проточки різної глибини для переміщення по ним носка кулі патронів, відповідно, калібру 5,45×39, 5,56×45 і 7,62×39 мм, на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано паралельні проточки різної глибини і висоти для переміщення по них нижньої частини гільзи патрона, зазначені проточки, що виконані на бічній стінці лотка/направляючої для патронів, яка має більший радіус, виконано глибиною не менше 5 мм для кожного з патронів відповідного калібру - 5,45×39, 5,56×45 і 7,62×39 мм, і висотою, що відповідає діаметру гільзи патрона відповідного калібру в районі проточки, на нижній поверхні лотка/направляючої для патронів виконані поглиблення, паралельні між собою і бічними стінками лотка/направляючої по всій довжині згаданого лотка/направляючої, шириною не менше 5 мм і глибиною не менше 1 мм, розділені між собою перемичками, на нижній поверхні основи/корпуса закріплені гумові опори, бічну стінку лотка/направляючої для патронів, яка має менший радіус, виконано з розривом завширшки не менше довжини патрона, розташованим від вирізу для розміщення вузла передачі зусилля на патрони в сторону посадкового місця для магазину. 2. Пристрій за п. 1, який відрізняється тим, що на дні контейнера для патронів уздовж бічної стінки лотка/направляючої для патронів, яка має менший радіус, нанесено штрихову і цифрову розмітки кількості патронів, які вставляються в лоток/направляючу для патронів при її заповненні. 3. Пристрій за п. 1, який відрізняється тим, що основу/корпус і вузол передачі зусилля на патрони виконано з матеріалу, який не має властивостей електризації, наприклад з дерева або пластмаси. 9 UA 115175 U 10 UA 115175 U 11 UA 115175 U 12 UA 115175 U 13 UA 115175 U 14 UA 115175 U 15 UA 115175 U 16 UA 115175 U 17 UA 115175 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F41A 9/82
Мітки: стрілецької, спорядження, пристрій, зброї, магазинів
