Фільтр високих частот
Номер патенту: 91328
Опубліковано: 26.07.2010
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією
де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить блоки підсумовування, множення і затримки сигналу, який відрізняється тим, що введені послідовно включені модулі операційного перетворення, число яких відповідає порядку фільтра n, кожний модуль операційного перетворення складається з послідовності блоків порівняння, множення, підсумовування і затримки, причому вихід блока затримки сполучений з другим входом суматора, вихід якого сполучений з віднімаючим входом блока порівняння, а виходом і входом модуля операційного перетворення є вихід і вхід блока порівняння, що підсумовує.
Текст

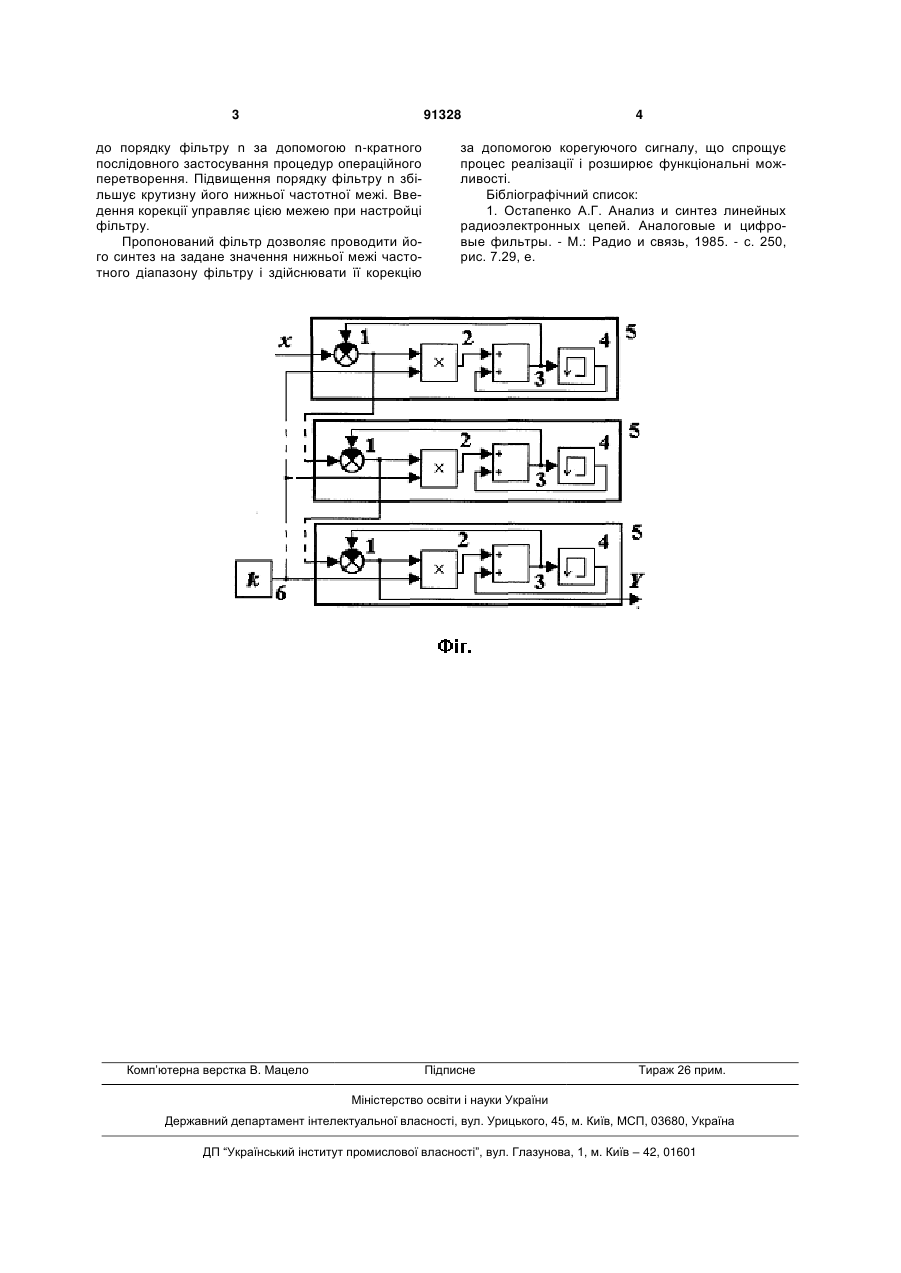

Фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробовораціональною передавальною функцією 2 3 91328 до порядку фільтру n за допомогою n-кратного послідовного застосування процедур операційного перетворення. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Введення корекції управляє цією межею при настройці фільтру. Пропонований фільтр дозволяє проводити його синтез на задане значення нижньої межі частотного діапазону фільтру і здійснювати її корекцію Комп’ютерна верстка В. Мацело 4 за допомогою корегуючого сигналу, що спрощує процес реалізації і розширює функціональні можливості. Бібліографічний список: 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-pass filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюФильтр верхних частот
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 17/04
Мітки: високих, частот, фільтр
