Керований фільтр високих частот

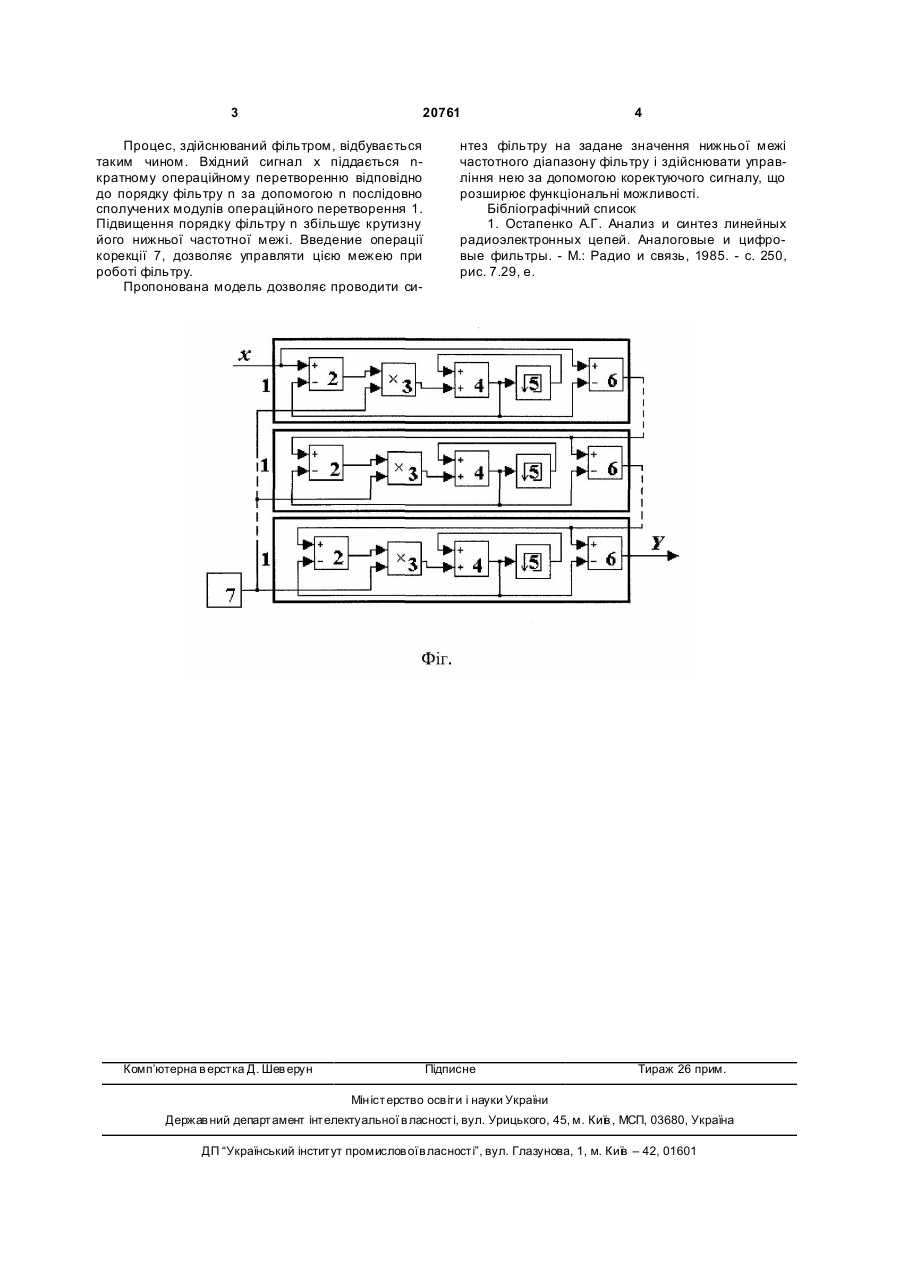

Керований фільтр високих частот, заснований на моделюванні реакції моделі з операторною дробово-раціональною передавальною функцією n тить підсилювач, суматор, помножувач і елемент затримки, який відрізняється тим, що містить послідовно включені модулі операційного перетворення, число яких відповідає порядку фільтра n , причому модуль операційного перетворення складається з послідовно включених диференціального підсилювача, помножувача виходу ди ференціального підсилювача на коефіцієнт корекції, суматора, елемента затримки, вихід якого сполучений з другим входом суматора, і пристрої порівняння вхідного сигналу з результатом підсумовування, причому входом модуля операційного перетворення є підсумовувальний вхід диференціального підсилювача, а виходом модуля операційного перетворення служить вихід пристрою порівняння. 20761 (11) UA n æ s ö W (s ) = ç ÷ , ès+f ø де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота. Суть пропонованої корисної моделі виражається сукупністю наступних істотних відмітних ознак: вхідний сигнал піддають n-кратному перетворенню за допомогою n послідовно включених операційних модулів, що включають диференціальний підсилювач, пристрій корекції граничної частоти фільтр у, помножувач, суматор результату корекції з сигналом затримки і пристрій порівняння вихідного сигналу суматора, що містить, з вхідним. На фіг. є схема, пояснююча суть пропонованого винаходу. Вона містить послідовно включені модулі операційного перетворення 1, число яких відповідає порядку фільтру n. Модуль операційного перетворення 1 складається з диференціального підсилювача 2, помножувача 3, суматора 4, елемента затримки 5 і пристрою порівняння 6. Вхідний сигнал x поданий на вхід ди ференціального підсилювача 2 і пристрій порівняння 6. Вихідний сигнал диференціального підсилювача 2 поданий на вхід помножувача 3 на коефіцієнт корекції 7. Вихід помножувача сполучений з входом суматора 4, другий вхід якого сполучений з виходом елемента затримки 5. Вихідний сигнал суматора 4 сполучений з віднімаючим входом диференціального підсилювача 2. Входом модуля операційного перетворення 1 є вхід ди ференціального підсилювача 2, що підсумовує. Ви ходом модуля операційного перетворення 1 служить вихід пристрою порівняння 6. (19) Модель відноситься до синтезу радіотехнічних пристроїв фільтрації сигналу і може бути використаний для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний пат. WО03038999, ІРС H03J3/20 (TUNEABLE FILTER, 2003-05-08), що містить підсилювач, пристрій порівняння і підсумовування. Його недоліком є обмежені функціональні можливості. В основу корисної моделі поставлена задача розширення функціональних можливостей моделі з операторною дробово-раціональною передавальною функцією (13) U æ s ö W (s ) = ç ÷ , ès+f ø де W (s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, міс 2 3 20761 Процес, здійснюваний фільтром, відбувається таким чином. Вхідний сигнал х піддається nкратному операційному перетворенню відповідно до порядку фільтру n за допомогою n послідовно сполучених модулів операційного перетворення 1. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Введение операції корекції 7, дозволяє управляти цією межею при роботі фільтру. Пропонована модель дозволяє проводити си Комп’ютерна в ерстка Д. Шев ерун 4 нтез фільтру на задане значення нижньої межі частотного діапазону фільтру і здійснювати управління нею за допомогою коректуючого сигналу, що розширює функціональні можливості. Бібліографічний список 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
