Хиткий конвейєр

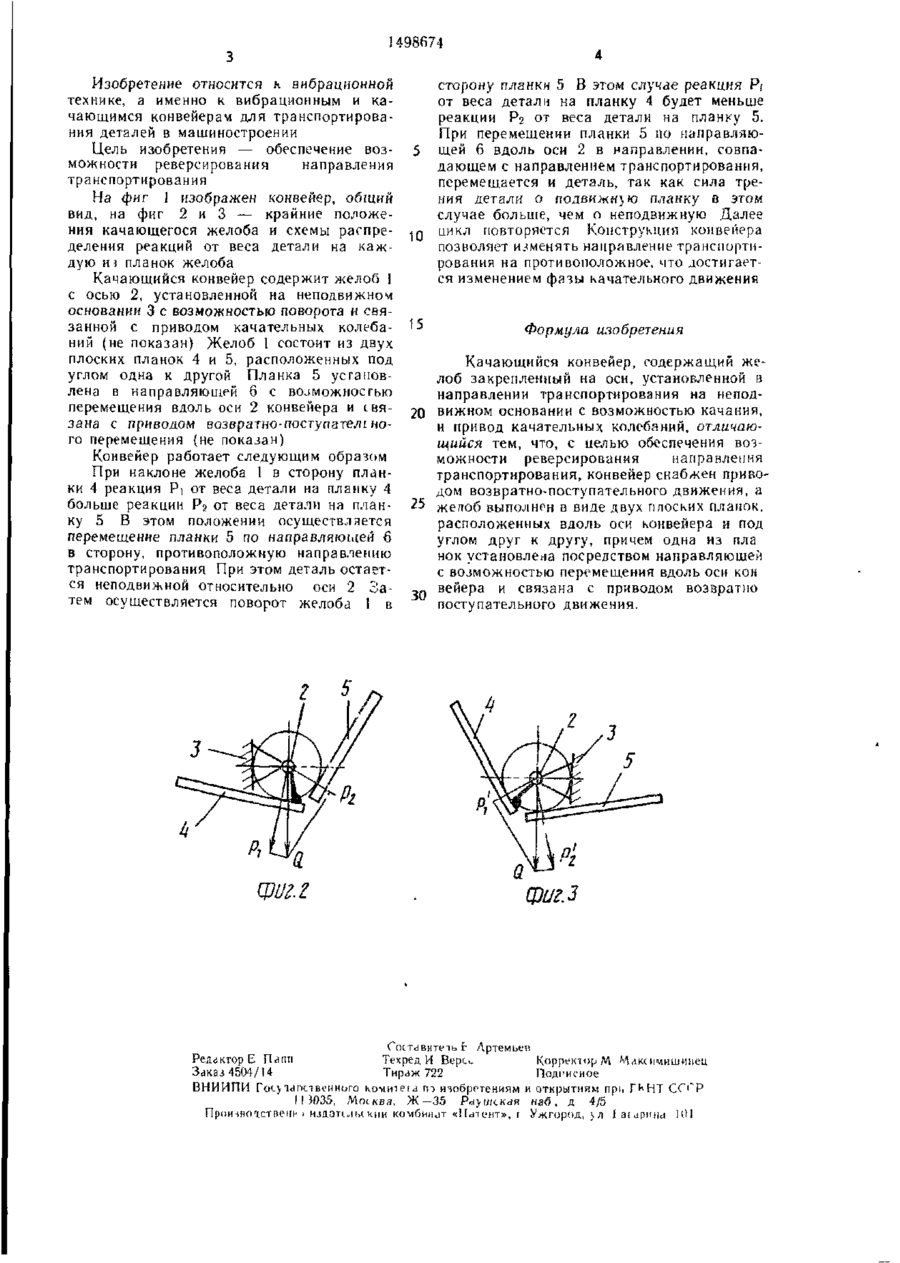

Изобретение относится к вибрационным и качающимся конвейерам для транспортирования деталей в машиностроении. Цель изобретения — обеспечение возможности реверсирования направления транс портирования. Качающийся конвейер содержит желоб (Ж) 1 с осью 2 Последняя установлена на неподвижном основании 3 с возможностью поворота и связана с приводом качательных колебаний. Ж 1 состоит из двух плоских (П) 4 и 5, расположенных под углом одна к другой. П 5 установлена в направляющей 6 с возможностью перемещения вдоль оси 2 конвейера Конвейер снабжен приводом возвратно-поступательного перемещения связанным с П 5. При наклоне Ж 1 в сторону П 4 и при перемещении П 5 транспортируемая деталь остается неподвижной При наклоне Ж I в сторону П 5 и ее перемещении деталь перемещается вместе с ней. Реверсирование направления транспортирования достигается изменением фазы качательного движения 3 ил. L. •', \ 1498674 Изобретение относится h вибрационной технике, а именно к вибрационным и качающимся конвейерам для транспортирования деталей в машиностроении Цель изобретения — обеспечение возможности реверсирования направления транспортирования На фиг 1 изображен конвейер, общий вид, на фиг 2 и 3 — крайние положения качающегося желоба и схемы распределения реакций от веса детали на каждую из планок желоба Качающийся конвейер содержит желоб 1 с осью 2, установленной на неподвижном основании 3 с возможностью поворота и связанной с приводом качательных колебаний (не показан) Желоб 1 состоит из двух плоских планок 4 и 5, расположенных под умом одна к другой Планка 5 установлена в направляющей 6 с возможностью перемещения вдоль оси 2 конвейера и (.вязана с приводом возвратно-поступателіного перемещения {не показан) Конвейер работает следующим образом При наклоне желоба І в сторону планки 4 реакция Pi от веса детали на планку 4 больше реакции Ро от веса детали на планку 5 В этом положении осуществляется перемещение планки 5 по направляющей 6 в сторону, противоположную направлению транспортирования При этом деталь остается неподвижной относительно оси 2 Затем осуществляется поворот желоба 1 в сторону планки 5 В этом случае реакция Р ( от веса детали на планку 4 будет меньше реакции Рз от веса детали на планку 5. При перемещении планки 5 по направляющей б вдоль оси 2 в направлении, совпадающем с направлением транспортирования, перемещается и деталь, так как сила трения детали о подвижною планку в этом случае больше, чем о неподвижную Далее 10 цикл повторяется Конструкция конвейера позволяет изменять направление транспортирования на противоположное, что достигается изменением фазы качательного движения 15 Формула изобретения Качающийся конвейер, содержащий желоб закрепленный на оси, установленной в направлении транспортирования на непод20 вижном основании с возможностью качания, и привод качательных колебаний, отличающийся тем, что, с целью обеспечения возможности реверсирования направления транспортирования, конвейер снабжен приводом возвратно-поступательного движения, а 25 желоб выполнен в виде двух плоских планок, расположенных вдоль оси конвейера и под углом друг к другу, причем одна из пла нок установлена посредством направляющей с возможностью перемещения вдоль оси кон вейера и связана с приводом возвратно 30 поступательного движения. з 5 фиг. з Составите іь t Артемьек Редактор Е Папп Техред И BepCt Корректор М ГАакс ичишивец Заказ 4504/14 Тираж 722 Подписное ВНИИПИ Гос> id ист венного комитета m изобретениям и открытиям при ГЬНТ ССГР І ! Ш 5 , Mot ква, Ж - 3 5 Pdy шская наб , д 4/5 Прошвоіственн і и-здатимкни комбинат «Патент», г Ужгород, \л І aupinid 101
