Стрічковий конвейєр
Формула / Реферат
1. Ленточный конвейєр, включающий замкнутую и образующую ряды находящихся один на другом спиральных витков ленту с расположенными на расстоянии друг от друга и поперек ее продольной оси стержнями, подвижно соединенными с другими частями промежуточных элементов, упирающихся верхними краевыми участками в заплечики, а отогнутые части нижних краевых участков промежуточных элементов расположенного выше витка ленты, отличающийся тем, что, с целью повышения надежности работы конвейера путем предотвращения бокового смещения спиральных витков ленты, заплечики выполнены в виде фланцев на каждой подвижно соединенной со стержнями части промежуточного элемента, при этом фланцы имеют наклон вниз и в сторону к продольной оси ленты.

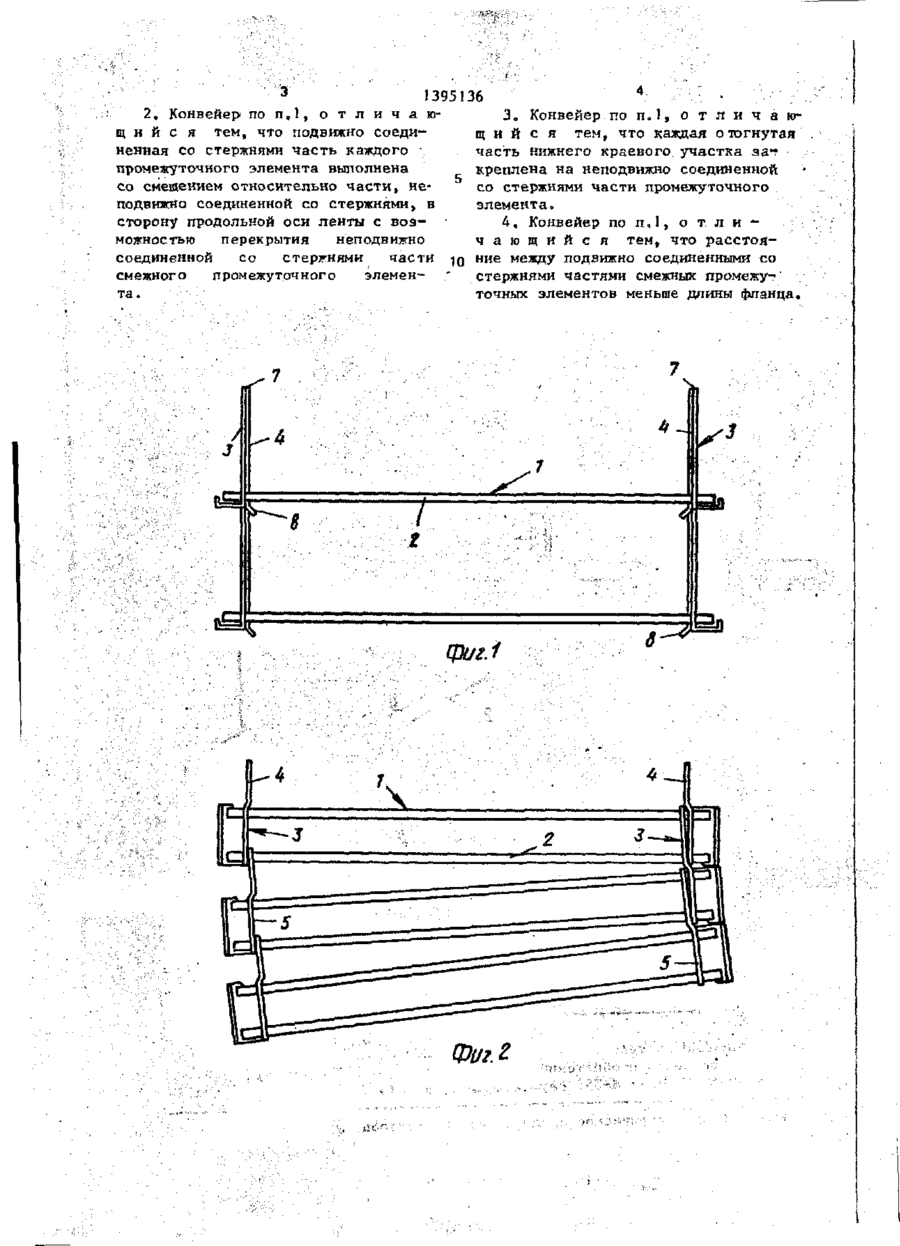

2. Конвейер по п. 1, отличающийся тем, что подвижно соединенная со стержнями часть каждого промежуточного элемента выполнена со смещением относительно части, неподвижно соединенной со стержнями, в сторону продольной оси ленты с возможностью перекрытия неподвижно соединенной со стержнями части смежного промежуточного элемента.
3. Конвейер по п. 1, отличающийся тем, что каждая отогнутая часть нижнего краевого участка закреплена на неподвижно соединенной со стержнями части промежуточного элемента.
4. Конвейер по п. 1, отличающийся тем, что расстояние между подвижно соединенными со стержнями частями смежных промежуточных элементов меньше длины фланца.
Текст

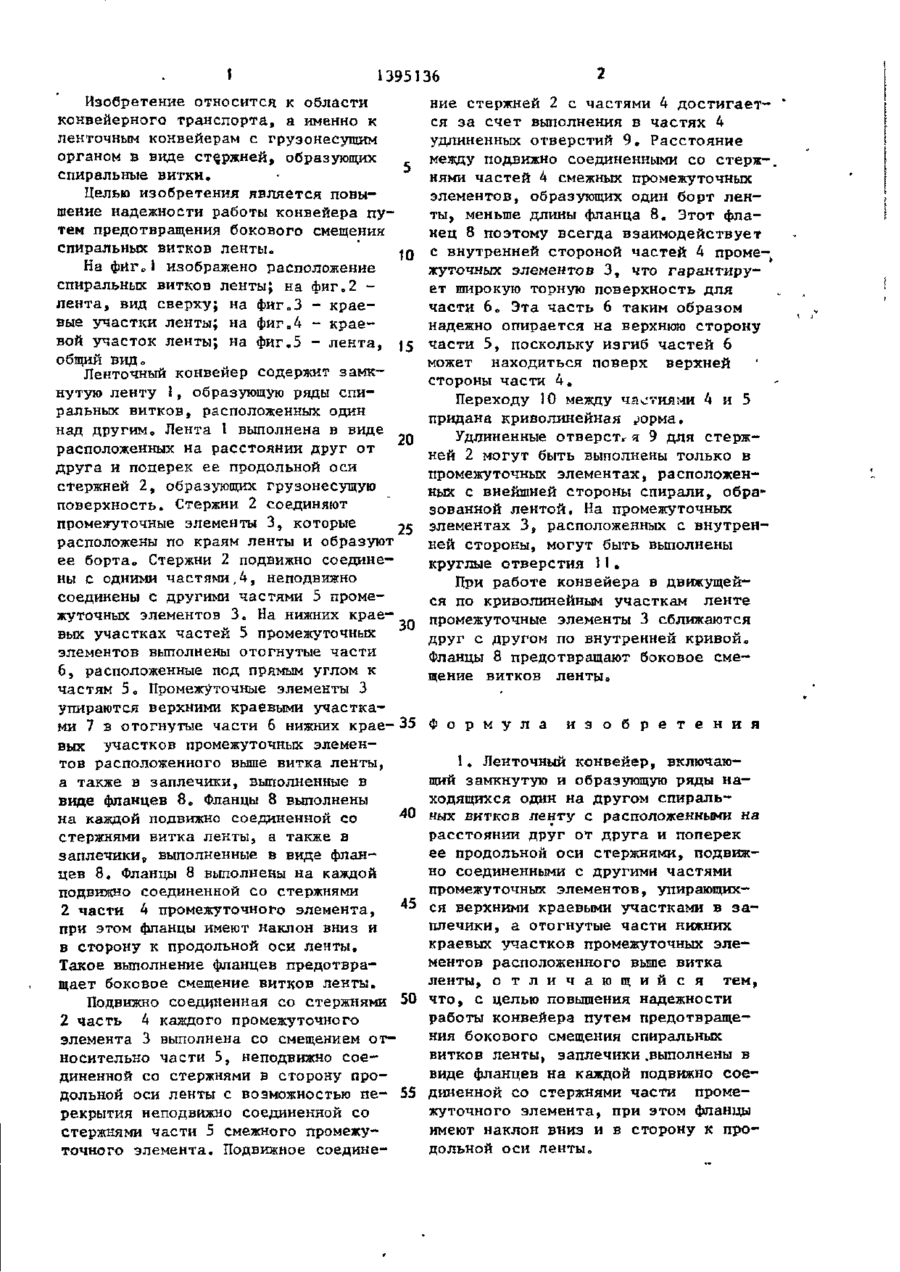

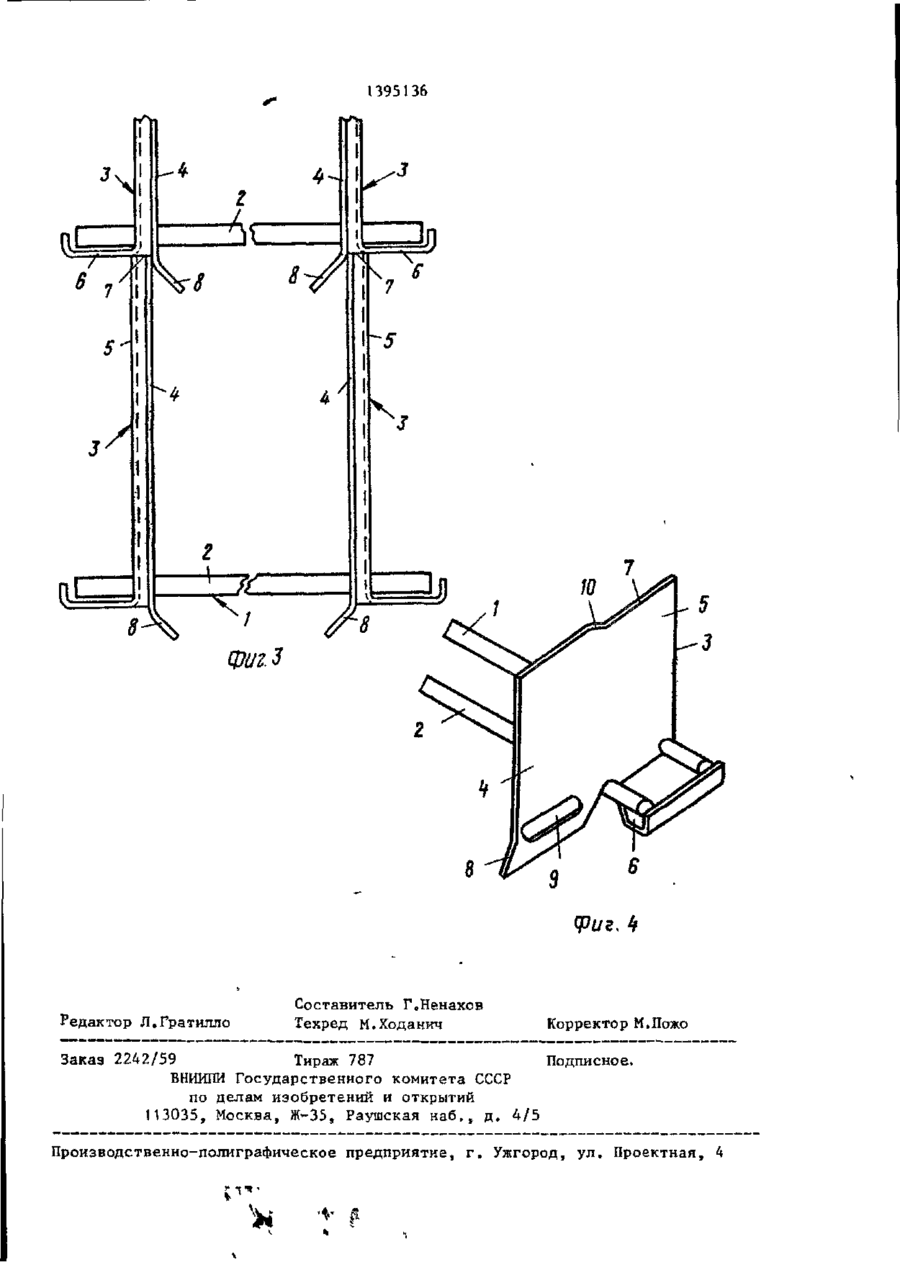

Изобретение относится к области конвейерного транспорта и повышает надежность работы конвейера путем предотвращения бокового смещения спиральных витков ленты. Ленточный конвейер содержит замкнутую ленту 1, образующую ряды спиральных витков, расположенных один над другими Лента 1 выполнена из стержней 2, образующих груэонесущую поверхность и расположенных на расстоянии друг от друга и поперек ее продольной оси. Стержни 2 соединяют промежуточные элементы (ПЭ) 3. Стержни 2 подвижно соединены с частями 4 и неподвижночастями 5 ПЭ 3. На"1 нижних краевых участках частей 5 выполнены отогнутые части 6, расположенные под прямым углом к частям 5. Верхними краевыми участками ПЭ 3 упираются в отогнутые части 6 нижних краевых участков ПЭ расположенного выше витка ленты н в заплечики, выполненные в виде фланцев 8. Фланцы 8 выполнены на каждой подвижной части 4 ПЭ 3 и имеют наклон вниз' и в сторону к продольной оси лентЫо Подвижно соединенная со стержнями 2 часть 4 ПЭ 3 выполнена со смещением относительно частей 5 с возможностью перекрытия неподвижно соединенной со стержнями части 5 смежного ПЭ. Расстояние между подвижно соединенными со стержнями частями 4 смежных ПЭ, образующих один борт ленты, меньше длины фланца 8. 3 э.п. ф-лы, 5 ил. СО С Сл Зі С/4 Фаг 5 ПС 1 1 1395136 Изобретение относится к области конвейерного транспорта, а именно к ленточным конвейерам с грузонесущим органом в виде стержней, образующих спиральные витки. Целью изобретения является повышение надежности работы конвейера путем предотвращения бокового смещения спиральных витков ленты. '
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyer
Назва патенту російськоюЛенточный конвейер
МПК / Мітки
МПК: B65G 15/32
Мітки: стрічковій, конвейєр
