Хиткий конвейєр

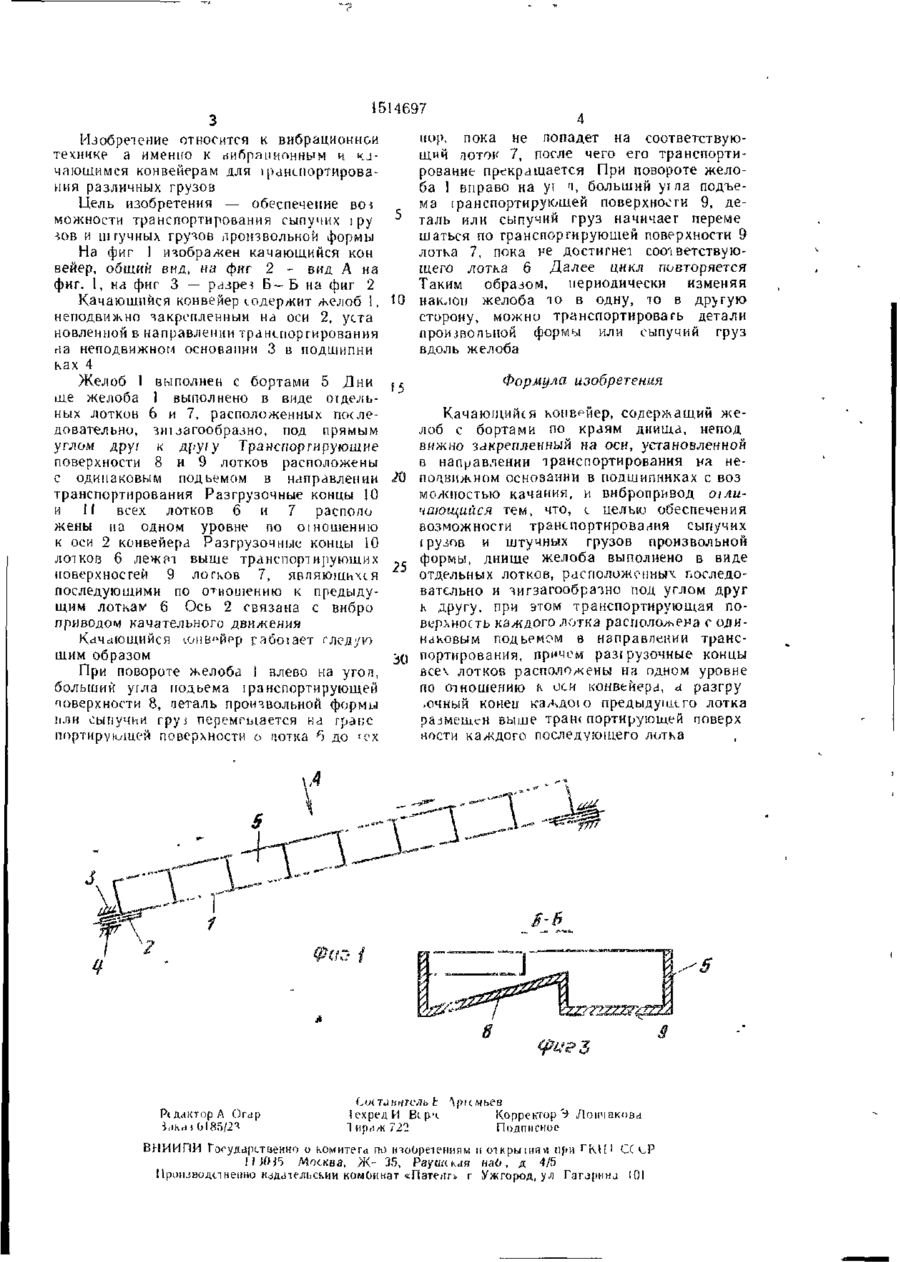

Изобретение относится к вибрационным и качающимся конвейерам для транс портирования различных грузов Цель — обеспечение возможности транспортирования сыпучих грузов и штучных грузов произвольной формы Качающийся конвейер содержит желоб с бортами, неподвижно закрепленный на оси 2 Последняя установлена в направлении транспортирования на неподвижном основании 3 в подшипни ках 4 и связана с виброприводом Днище желоба выполнено в виде отдельных лот ков (Л) 6 и 7 с транспортирующими поверхностями (ТП) 8 и 9 соответственно, расположенных последовательно, зигзагообразно, под прямым упом друг к другу и имеющих одинаковый подъем в направлении транспортирования Разгрузочные кон цы Л 6 лежат выше ТП 9 При повороте желоба влево груз перемещается по ТП 8 до тех пор, пока не попадет на соответствующий Л 7 При повороте желоба вправо гр>з перемещается по ТП 9 Л 7, пока ье достигнет соответ ствующего Л 6 Периодически изменяя наклон желоба то в одну, то в другую сторону, удается транспортировать любой груз вдоль желоба 3 ил виЗА 7 8 CD (риг Z J 1514697 Изобретение относится к вибрационной технике а именно к вибрационным и KJчающимся конвейерам для іранспортирования различных грузов Цель изобретения — обеспечение во-* можности транспортирования сыпучих іру «>в и штучных грузов произвольной формы На фиг і изображен качающийся кон вейер, общий вид, на фиг 2 - вид А на фиг. 1, на фиг 3 — рлзре* Б - Б на фиг 2 Качающийся конвейер (.одержит желоб 1, неподвижно закрепленный на оси 2, уста новленной в направлении транспоргирования на неподвижном основании 3 в подшипни ках 4 Желоб 1 выполнен с бортами 5 Дни т е желоба ! выполнено в виде oiдельных лотков 6 и 7, расположенных notледовательно, зшзагообразно, под прямым углом яру} к другу Транспортирующие поверхности 8 и 9 лотков расположены с одинаковым подьемом в направлении транспортирования Разгрузочные концы 10 и II всех лотков б и 7 располо жены на одном уровне по ot ношению к оси 2 конвейера Разгрузочные концы 10 лотков 6 ЛЄЖРТ выше транспортирующих поверхносгей 9 логков 7, являющихся последующими по отношению к предыдущим лоткам 6 Ось 2 связана с вибро приводом качательного движения Качающийся илів(ійер габоіает следую щим образом При повороте желоба 1 влево на угол, больший угла подьема і pa депортирующей поверхности 8, четаль произвольной формы ii.fiи оыпучьи груJ перемещается на гране портирующей поверхности о лотка 6 до =сх пор, пока не попадет на соответствующий лоток 7, после чего его транспортирование прекращается При повороте желоба 1 вправо на уі т, больший уїла подъема іранспортирующей поверхности 9, деталь или сыпучий груз начичаег переме шаться по транспортирующей поверхности 9 лотка 7, пока не достигнет сооі ветствующего лотка б Далее цикл повторяется Таким образом, периодически изменяя наклон желоба то в одну, то в другую сторону, можно транспортировать детали произвольной формы или сыпучий груз вдоль желоба Формула изобретения Качающийся конвейер, содержащий желоб с бортами по краям днища, непод вижно закрепленный на оси, установленной в направлении транспортирования на непоцвижном основании в подшипниках с воз можпостью качания, и вибропривод оишчающийся тем, что, с целью обеспечения возможности транспортирования сыпучих Ерузов и штучных грузов произвольной формы, днище желоба выполнено в виде отдельных лотков, расположенных последовательно и зигзагообразно под углом друг h другу, при этом транспортирующая поверхность каждого лотка расположена с одинаковым подьемом в направлении транспортирования, причем раз( рузочные концы всех лотков расположены на одном уровне по отношению к оси конвейера, а разгру -очный коней каждою предыдущего лотка размещен выше транспортирующей поверх яоети каждого последующего лотка С(Л ТЛіНГСЛЬ Ъ Р( д а к т о р А Ог і ех рея И BL |ІЧ 1 иргіж 722 Корректор Э Лончаков а Подписное ВНИИПИ Государственно и КОМИТЄГЙ по июОреіенипм и открьпияи при г С( ШОіЧ Москва, Ж- 35, Раушская nab, д 4/5 Производственно издательский комбинат «Патента г Ужгород, ул Гагарина 101
