Фундамент

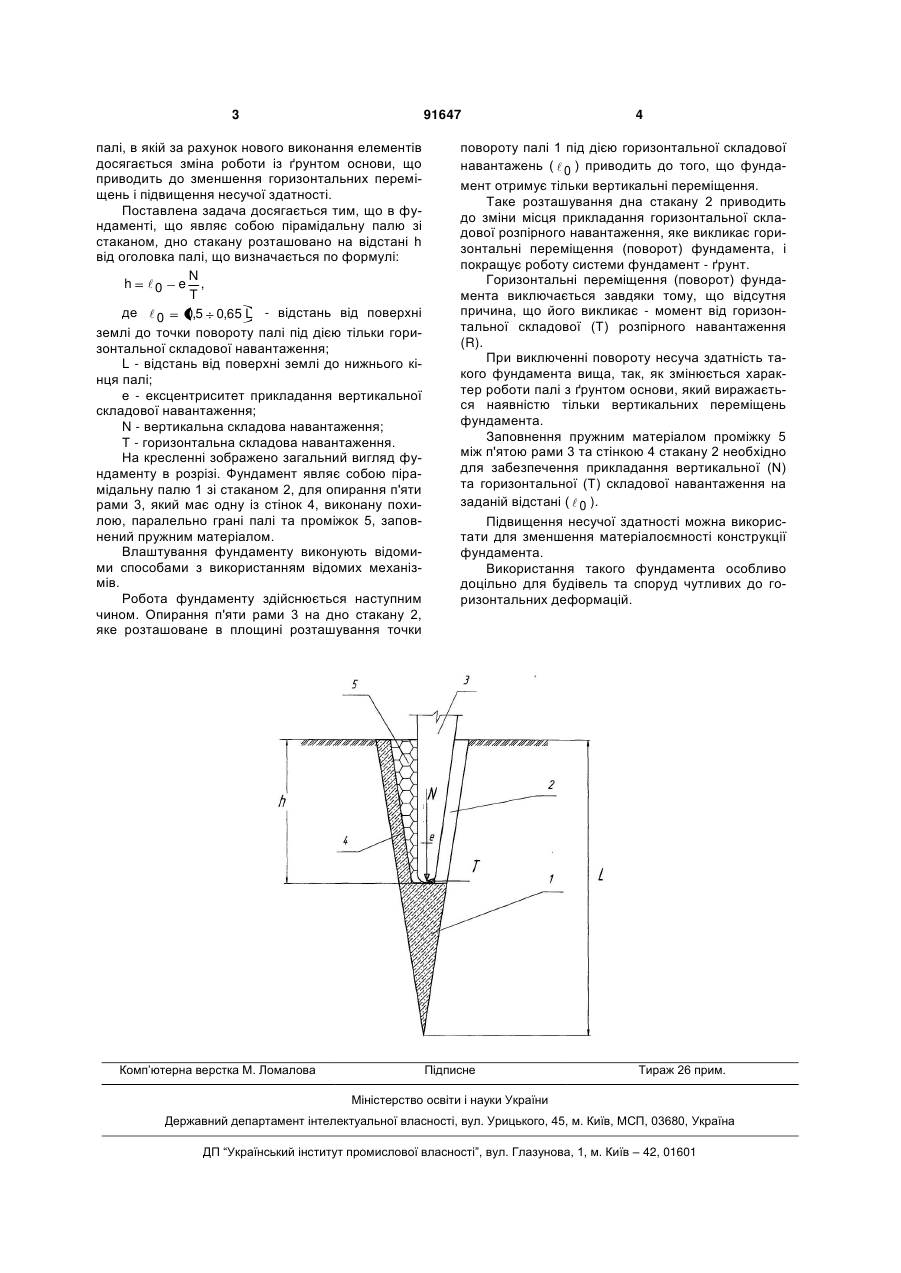

Фундамент, що являє собою пірамідальну палю зі стаканом, який відрізняється тим, що одна із стінок стакана виконана похилою, паралельно грані палі, проміжок між п'ятою рами та похилою стінкою заповнений пружним матеріалом, а дно стакана для обпирання п'яти рами розташовано на відстані h від оголовка палі, що визначається по формулі: N h 0 e , T де  0 (0,5 0,65 L - відстань від поверхні землі до точки повороту палі під дією тільки горизонтальної складової навантаження; L - відстань від поверхні землі до нижнього кінця палі; e - ексцентриситет прикладання вертикальної складової навантаження; N - вертикальна складова навантаження; T - горизонтальна складова навантаження. Винахід відноситься до будівництва, а саме до конструкцій паль і може знайти використання при влаштуванні фундаментів споруд розпірних систем, чутливих до горизонтальних деформацій. Відомий фундамент, який складається з одної чи декількох призматичних та пірамідальної палі, які об'єднані ростверком (див. Известия ВУЗов «Строительство и архитектура», №10, 1976, с. 4142). В даному фундаменті вертикальну складову навантаження та частину горизонтальної складової навантаження сприймають одні палі, інші використані для сприйняття частини горизонтального навантаження. Недоліком відомого фундамента є високі матеріаломісткість та витрати праці при влаштуванні, через наявність паль різного типу та ростверка. Відомий фундамент в вигляді пірамідальної палі з консоллю (див. Н.М. Савостюк, Пирамидальные сваи на сельских стройках Белоруссии, журнал Строительство и архитектура Белоруссии, №1, 1980, с.11). Навантаження передається на фундамент через консоль зі значним ексцентриси тетом, що дозволило створити момент від вертикальної складової навантаження, який урівноважує дію горизонтальної складової розпірного навантаження. Недоліком відомого фундамента є складність влаштування, через зміщення центру ваги фундамента та додаткові витрати матеріалів на виготовлення консолі. Відомий фундамент під тришарнірну раму (прототип), що являє собою пірамідальну палю зі стаканом, який зміщено відносно вертикальної осі палі (див. Н.С.Метелюк и др., Сваи и свайные фундаменты. Киев, Будівельник, 1977, с.51). Таке розташування стакану дозволяє зменшити величину згинаючого моменту від горизонтальної складової розпірного навантаження та величину її горизонтального переміщення. Недоліком даного фундамента є зниження несучої здатності при повороті при сприйнятті діючих навантажень. В основу винаходу поставлена задача створення конструкції фундамента із пірамідальної (19) UA (11) 91647 (13) (21) a200904769 (22) 15.05.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПОПОВИЧ МИКОЛА МИКОЛАЙОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 1150309 A, 15.04.1985 SU 773191, 28.10.1980 UA 291 C1, 30.04.1993 SU 1006610 A, 23.03.1983 SU 1493744 A1, 15.07.1989 JP 1280117 A, 10.11.1989 GB 2362672 A, 28.11.2001 Метелюк Н.С. и др. Сваи и свайные фундаменты (справочное пособие). – К.: Будівельник, 1977. - С. 51 Савостюк Н.М. Пирамидальніе сваи на сельских стройках Белоруссии // Строительство и архитектура Белоруссии. - 1980. - №1. - С. 11 C2 1 3 91647 палі, в якій за рахунок нового виконання елементів досягається зміна роботи із ґрунтом основи, що приводить до зменшення горизонтальних переміщень і підвищення несучої здатності. Поставлена задача досягається тим, що в фундаменті, що являє собою пірамідальну палю зі стаканом, дно стакану розташовано на відстані h від оголовка палі, що визначається по формулі: N h 0 e , T де  0 0,5 0,65 L - відстань від поверхні землі до точки повороту палі під дією тільки горизонтальної складової навантаження; L - відстань від поверхні землі до нижнього кінця палі; е - ексцентриситет прикладання вертикальної складової навантаження; N - вертикальна складова навантаження; Т - горизонтальна складова навантаження. На кресленні зображено загальний вигляд фундаменту в розрізі. Фундамент являє собою пірамідальну палю 1 зі стаканом 2, для опирання п'яти рами 3, який має одну із стінок 4, виконану похилою, паралельно грані палі та проміжок 5, заповнений пружним матеріалом. Влаштування фундаменту виконують відомими способами з використанням відомих механізмів. Робота фундаменту здійснюється наступним чином. Опирання п'яти рами 3 на дно стакану 2, яке розташоване в площині розташування точки Комп’ютерна верстка М. Ломалова 4 повороту палі 1 під дією горизонтальної складової навантажень (  0 ) приводить до того, що фундамент отримує тільки вертикальні переміщення. Таке розташування дна стакану 2 приводить до зміни місця прикладання горизонтальної складової розпірного навантаження, яке викликає горизонтальні переміщення (поворот) фундамента, і покращує роботу системи фундамент - ґрунт. Горизонтальні переміщення (поворот) фундамента виключається завдяки тому, що відсутня причина, що його викликає - момент від горизонтальної складової (Т) розпірного навантаження (R). При виключенні повороту несуча здатність такого фундамента вища, так, як змінюється характер роботи палі з ґрунтом основи, який виражається наявністю тільки вертикальних переміщень фундамента. Заповнення пружним матеріалом проміжку 5 між п'ятою рами 3 та стінкою 4 стакану 2 необхідно для забезпечення прикладання вертикальної (N) та горизонтальної (Т) складової навантаження на заданій відстані (  0 ). Підвищення несучої здатності можна використати для зменшення матеріалоємності конструкції фундамента. Використання такого фундамента особливо доцільно для будівель та споруд чутливих до горизонтальних деформацій. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
