Електрична машина постійного струму
Формула / Реферат
Електрична машина постійного струму, що містить статор з полюсами та якір, який виконаний з двома сердечниками, що мають спільну обмотку, розташовану в їх пазах і приєднану до колектора, яка відрізняється тим, що над сердечниками якоря знаходяться полюси різної полярності - проти полюса N над одним сердечником розташований полюс S над другим сердечником, обмотка сердечників виконана двошаровою з діаметральним кроком У1 по якорю, при цьому крок по якорю У2 дорівнює нулю, і кроком Ук по колектору, який дорівнює кроку У1 по якорю, а на колекторі розміщені щітки через колекторну пластину, які з'єднані в'язями з кроком К/(2р-2), де К - число пластин колектора, 2р - число полюсів.
Текст

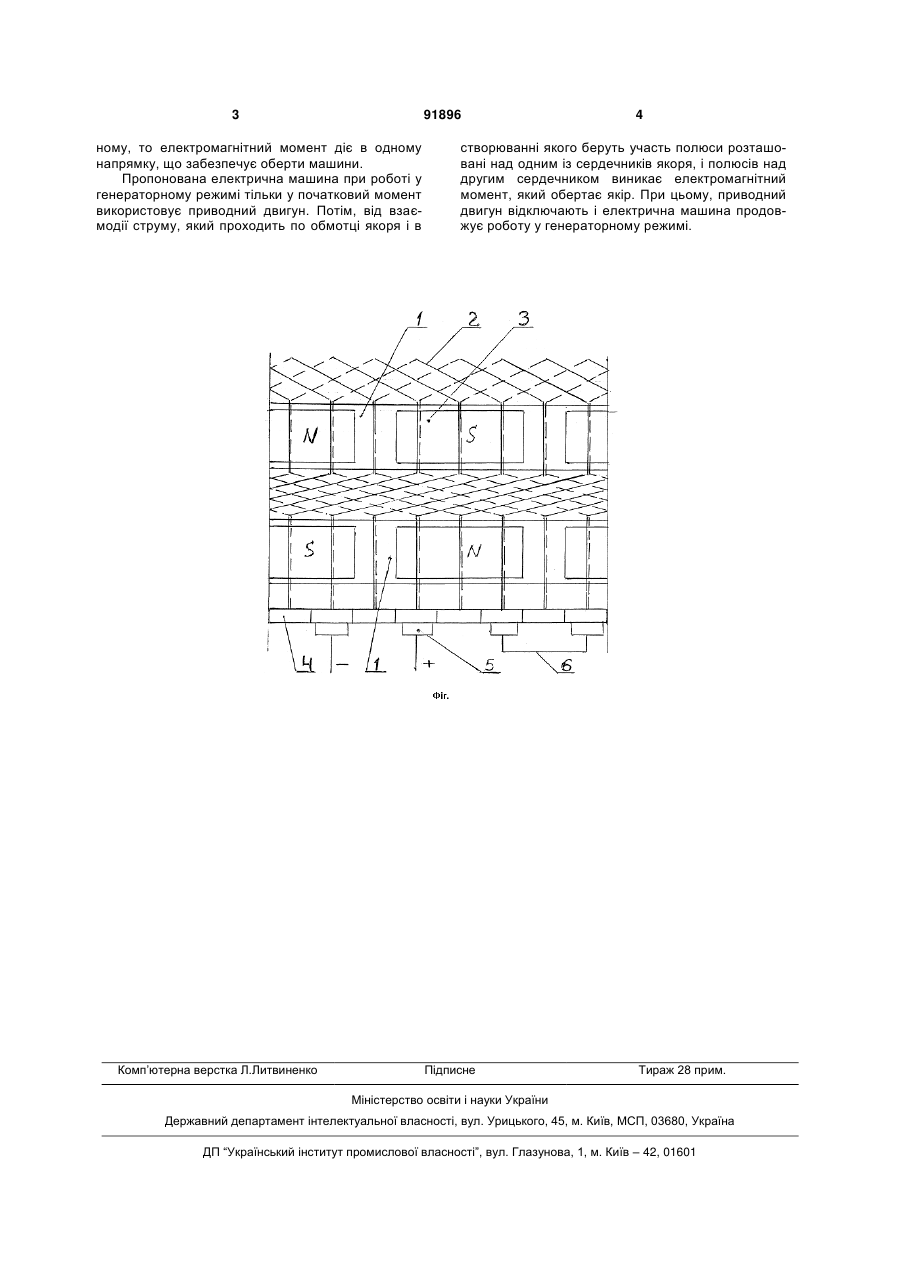

Електрична машина постійного струму, що містить статор з полюсами та якір, який виконаний 3 91896 ному, то електромагнітний момент діє в одному напрямку, що забезпечує оберти машини. Пропонована електрична машина при роботі у генераторному режимі тільки у початковий момент використовує приводний двигун. Потім, від взаємодії струму, який проходить по обмотці якоря і в Комп’ютерна верстка Л.Литвиненко 4 створюванні якого беруть участь полюси розташовані над одним із сердечників якоря, і полюсів над другим сердечником виникає електромагнітний момент, який обертає якір. При цьому, приводний двигун відключають і електрична машина продовжує роботу у генераторному режимі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc electric machine
Автори англійськоюIrkha Valentyn Hryhorovych
Назва патенту російськоюЭлектрическая машина постоянного тока
Автори російськоюИрха Валентин Григорьевич
МПК / Мітки
МПК: H02K 23/00
Мітки: постійного, струму, машина, електрична
