Центрифуга з подвійним тілом обертання для визначення міцності адгезії

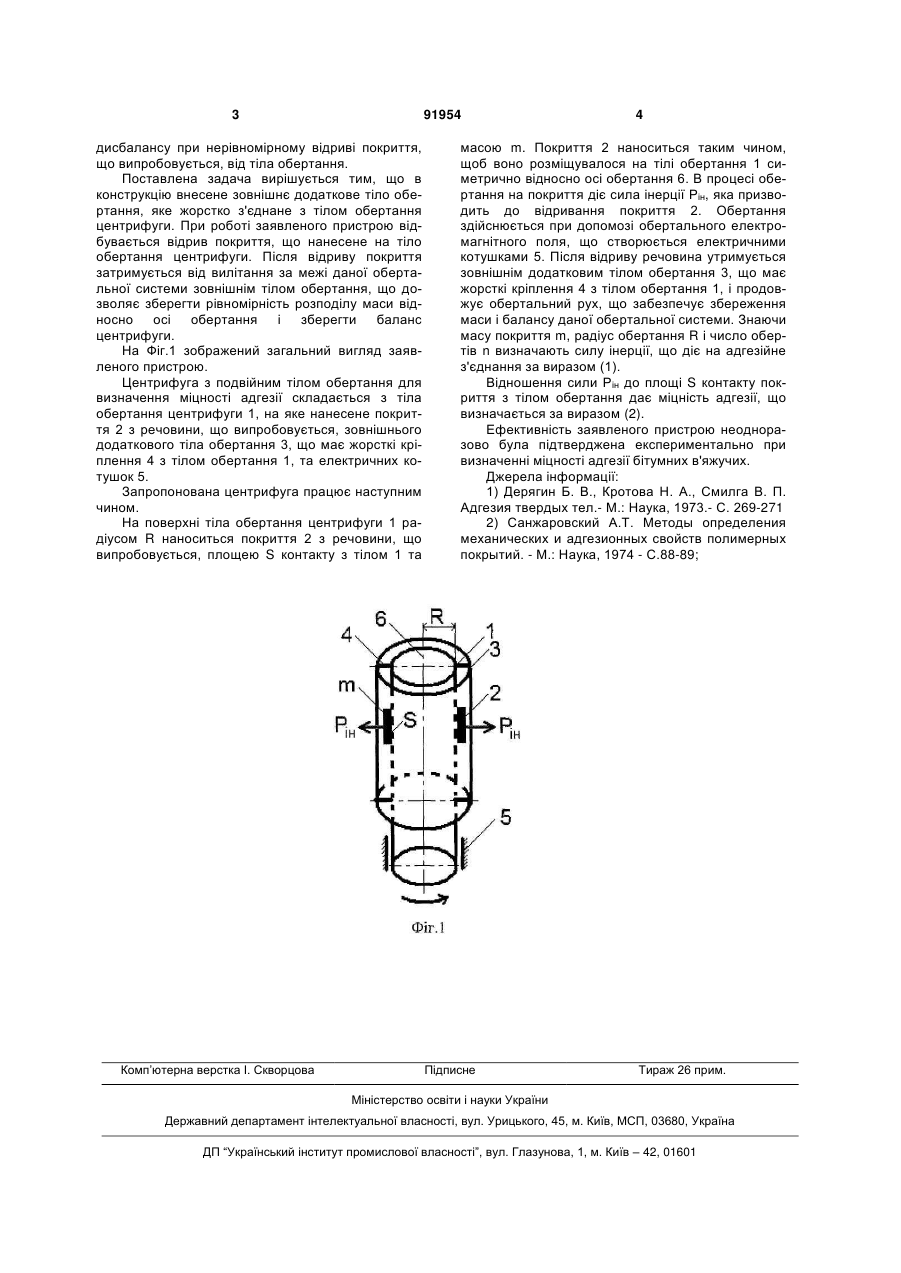

Центрифуга з подвійним тілом обертання для визначення міцності адгезії, що містить тіло обертання, на яке нанесене покриття з речовини, що випробовується, та електричні котушки, які створюють обертальне електромагнітне поле, яка відрізняється тим, що містить зовнішнє додаткове тіло обертання, яке жорстко з'єднане з тілом обертання центрифуги. (19) (21) a201000242 (22) 13.01.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ПАВЛЮК ДМИТРО ОЛЕКСАНДРОВИЧ, ПАВЛЮК ВОЛОДИМИР ВАСИЛЬОВИЧ, ЛЕБЕДЄВ ОЛЕКСАНДР СЕРГІЙОВИЧ, ГЛУХОВЕРЯ ВІТАЛІЙ МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ ТРАНСПОРТНИЙ УНІВЕРСИТЕТ (56) US 20080302190, 11.12.2008 JP 2006047258, 16.02.2006 US 4143543 A 13 Mar. 1979 (13.03.1979) формула US 3290929, 13.12.1966 3 91954 дисбалансу при нерівномірному відриві покриття, що випробовується, від тіла обертання. Поставлена задача вирішується тим, що в конструкцію внесене зовнішнє додаткове тіло обертання, яке жорстко з'єднане з тілом обертання центрифуги. При роботі заявленого пристрою відбувається відрив покриття, що нанесене на тіло обертання центрифуги. Після відриву покриття затримується від вилітання за межі даної обертальної системи зовнішнім тілом обертання, що дозволяє зберегти рівномірність розподілу маси відносно осі обертання і зберегти баланс центрифуги. На Фіг.1 зображений загальний вигляд заявленого пристрою. Центрифуга з подвійним тілом обертання для визначення міцності адгезії складається з тіла обертання центрифуги 1, на яке нанесене покриття 2 з речовини, що випробовується, зовнішнього додаткового тіла обертання 3, що має жорсткі кріплення 4 з тілом обертання 1, та електричних котушок 5. Запропонована центрифуга працює наступним чином. На поверхні тіла обертання центрифуги 1 радіусом R наноситься покриття 2 з речовини, що випробовується, площею S контакту з тілом 1 та Комп’ютерна верстка І. Скворцова 4 масою m. Покриття 2 наноситься таким чином, щоб воно розміщувалося на тілі обертання 1 симетрично відносно осі обертання 6. В процесі обертання на покриття діє сила інерції Рін, яка призводить до відривання покриття 2. Обертання здійснюється при допомозі обертального електромагнітного поля, що створюється електричними котушками 5. Після відриву речовина утримується зовнішнім додатковим тілом обертання 3, що має жорсткі кріплення 4 з тілом обертання 1, і продовжує обертальний рух, що забезпечує збереження маси і балансу даної обертальної системи. Знаючи масу покриття m, радіус обертання R і число обертів n визначають силу інерції, що діє на адгезійне з'єднання за виразом (1). Відношення сили Рін до площі S контакту покриття з тілом обертання дає міцність адгезії, що визначається за виразом (2). Ефективність заявленого пристрою неодноразово була підтверджена експериментально при визначенні міцності адгезії бітумних в'яжучих. Джерела інформації: 1) Дерягин Б. В., Кротова Η. Α., Смилга В. П. Адгезия твердых тел.- Μ.: Наука, 1973.- С. 269-271 2) Санжаровский А.Т. Методы определения механических и адгезионных свойств полимерных покрытий. - М.: Наука, 1974 - С.88-89; Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
