Механізм проколювачів ниткошвейної машини
Номер патенту: 92265
Опубліковано: 11.10.2010
Автори: Хведчин Юрій Йосипович, Книш Олег Богданович, Регей Іван Іванович
Формула / Реферат
Механізм проколювачів ниткошвейної машини, який включає хитний стіл, змонтований на корпусі, напрямні, планку з проколювачами та її кривошипно-шатунний привід, який відрізняється тим, що привід складається із зубчастих коліс, змонтованих на хитному столі, які контактують з зубчастими секторами, зафіксованими на корпусі, шатунів, шарнірно з'єднаних з одного боку з кривошипами, а з другого - з планкою, розташованою у напрямних хитного стола, а осі кривошипів з'єднані з осями зубчастих коліс обгінними муфтами.
Текст

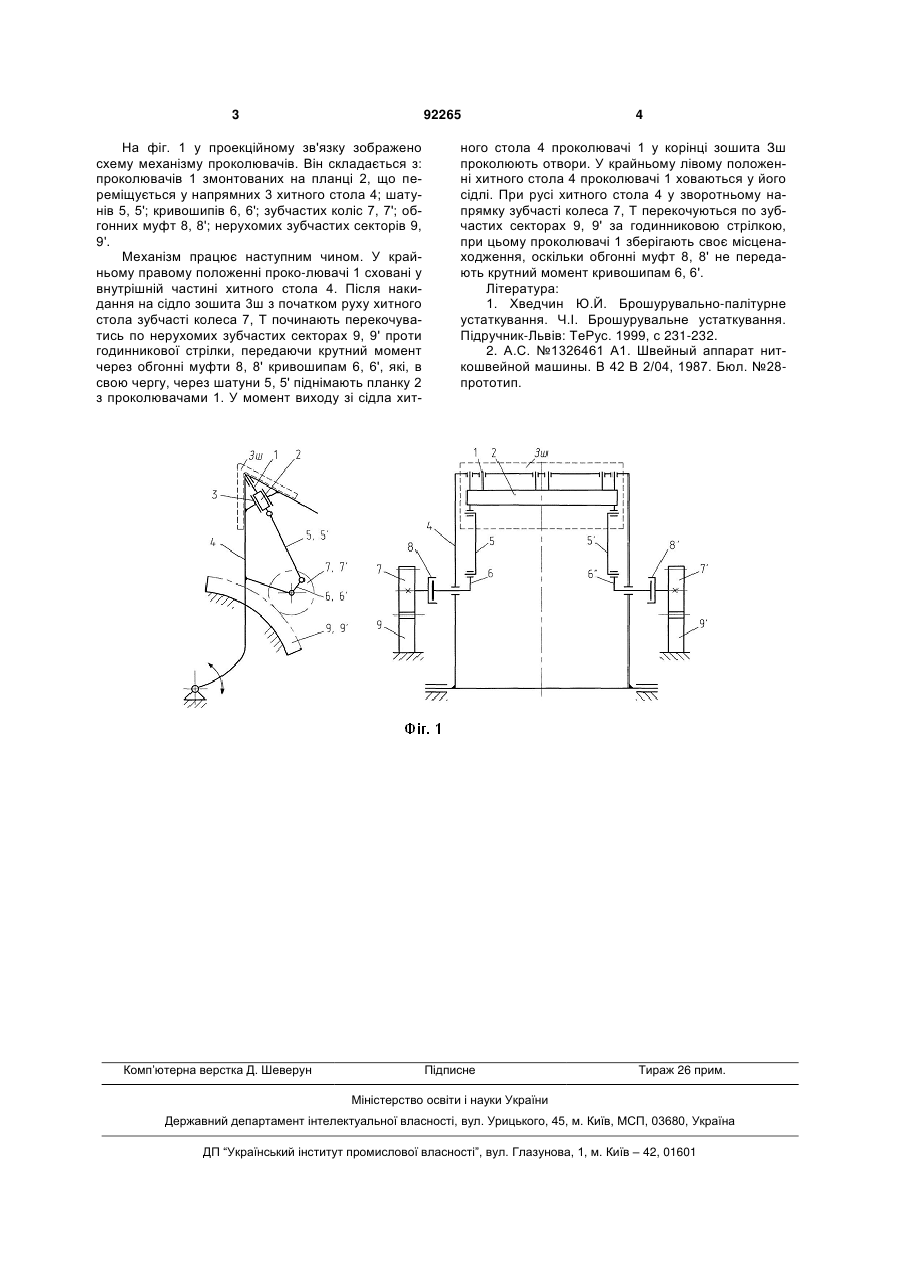

Механізм проколювачів ниткошвейної машини, який включає хитний стіл, змонтований на корпусі, напрямні, планку з проколювачами та її кривошипно-шатунний привід, який відрізняється тим, що привід складається із зубчастих коліс, змонтованих на хитному столі, які контактують з зубчастими секторами, зафіксованими на корпусі, шатунів, шарнірно з'єднаних з одного боку з кривошипами, а з другого - з планкою, розташованою у напрямних хитного стола, а осі кривошипів з'єднані з осями зубчастих коліс обгінними муфтами. (19) (21) a200903645 (22) 14.04.2009 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) РЕГЕЙ ІВАН ІВАНОВИЧ, КНИШ ОЛЕГ БОГДАНОВИЧ, ХВЕДЧИН ЮРІЙ ЙОСИПОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) EP 1593526 A2, 09.11.2005 EP 1839897 A2, 03.10.2007 SU 1355500 A1, 30.11.1987 SU 1326461 A1, 30.07.1987 US 3032336, 01.05.1962 US 3057620, 009.10.1962 3 92265 На фіг. 1 у проекційному зв'язку зображено схему механізму проколювачів. Він складається з: проколювачів 1 змонтованих на планці 2, що переміщується у напрямних 3 хитного стола 4; шатунів 5, 5'; кривошипів 6, 6'; зубчастих коліс 7, 7'; обгонних муфт 8, 8'; нерухомих зубчастих секторів 9, 9'. Механізм працює наступним чином. У крайньому правому положенні проко-лювачі 1 сховані у внутрішній частині хитного стола 4. Після накидання на сідло зошита 3ш з початком руху хитного стола зубчасті колеса 7, Т починають перекочуватись по нерухомих зубчастих секторах 9, 9' проти годинникової стрілки, передаючи крутний момент через обгонні муфти 8, 8' кривошипам 6, 6', які, в свою чергу, через шатуни 5, 5' піднімають планку 2 з проколювачами 1. У момент виходу зі сідла хит Комп’ютерна верстка Д. Шеверун 4 ного стола 4 проколювачі 1 у корінці зошита Зш проколюють отвори. У крайньому лівому положенні хитного стола 4 проколювачі 1 ховаються у його сідлі. При русі хитного стола 4 у зворотньому напрямку зубчасті колеса 7, Т перекочуються по зубчастих секторах 9, 9' за годинниковою стрілкою, при цьому проколювачі 1 зберігають своє місценаходження, оскільки обгонні муфт 8, 8' не передають крутний момент кривошипам 6, 6'. Література: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч.І. Брошурувальне устаткування. Підручник-Львів: ТеРус. 1999, с 231-232. 2. А.С. №1326461 А1. Швейный аппарат ниткошвейной машины. В 42 В 2/04, 1987. Бюл. №28прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of sewer piercers
Автори англійськоюRehei Ivan Ivanovych, Knysh Oleh Bohdanovych, Khvedchyn Yurii Yosypovych
Назва патенту російськоюМеханизм проколок ниткошвейной машины
Автори російськоюРегей Иван Иванович, Кныш Олег Богданович, Хведчин Юрий Иосифович
МПК / Мітки
МПК: B42B 2/00
Мітки: проколювачів, механізм, машини, ниткошвейної
