Керований фільтр високих частот

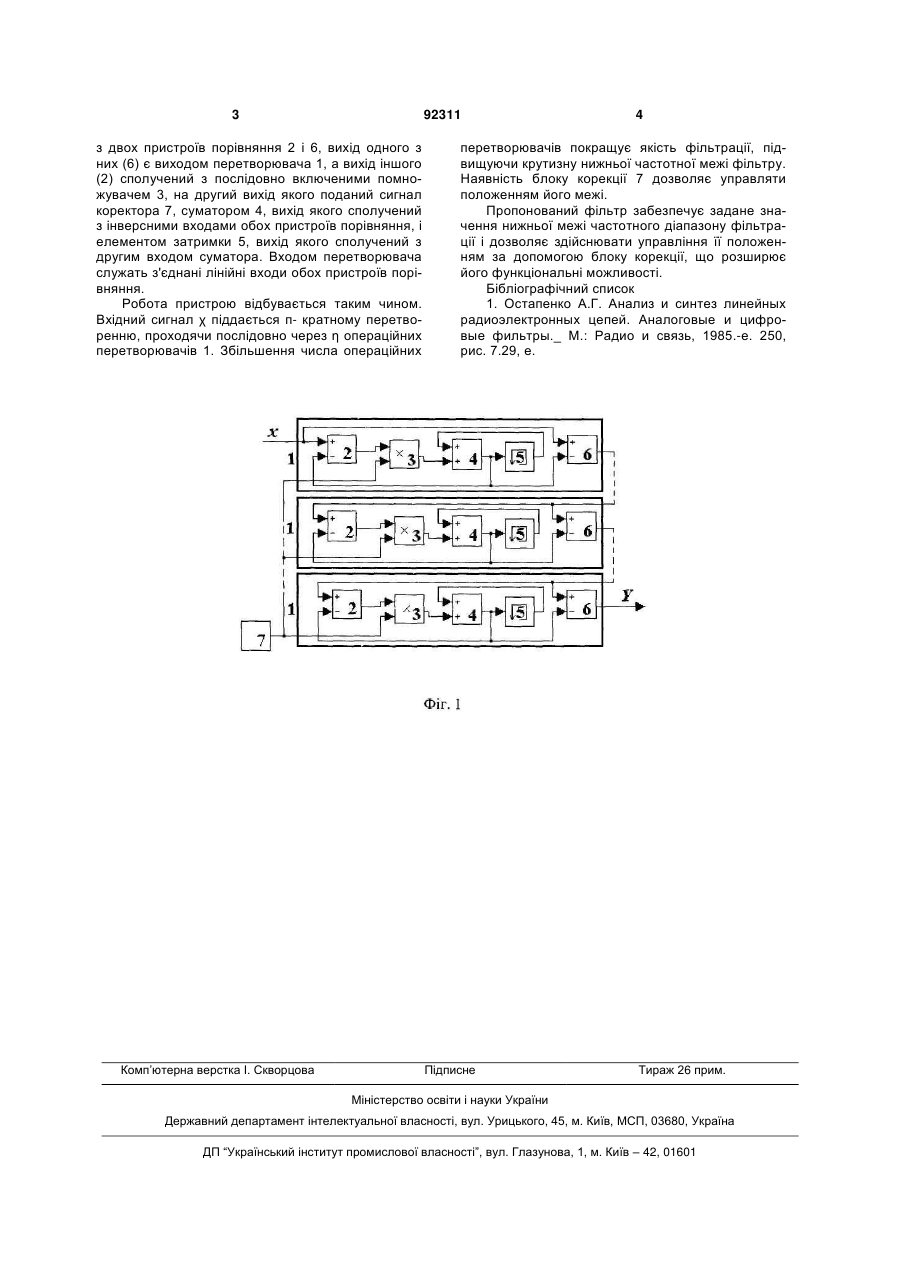

Керований фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією s f n C2 s де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить блоки підсумовування, множення і затримки сигналу, який відрізняється тим, що введені послідовно включені перетворювачі, число яких відповідає порядку фільтра n , входом фільтра є вхід першого перетворювача, а виходом - вихід останнього перетворювача, кожний перетворювач складається з двох пристроїв порівняння, входом перетворювача є з'єднані лінійні входи обох пристроїв порівняння, вихід другого з них є виходом перетворювача, а вихід першого з'єднаний з послідовно включеними помножувачем, на другий вхід якого поданий сигнал коректора, суматором, вихід якого з'єднаний з інверсним входом обох пристроїв порівняння, і елементом затримки, вихід якого з'єднаний з другим входом суматора. , W ( s) s s f n , де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, nпорядок фільтру, f- нижня гранична частота. (11) UA Суть пропонованого винаходу виражається сукупністю наступних істотних відмітних ознак: введені послідовно включені перетворювачі, число яких відповідає порядку фільтру n. Входом фільтру служить вхід першого, а його виходом - вихід останнього перетворювача. Кожний перетворювач складається з двох пристроїв порівняння, вихід одного з них є виходом перетворювача, а вихід іншого сполучений з послідовно включеними помножувачем, на другий вихід якого поданий сигнал коректора, суматором, вихід якого сполучений з інверсними входами обох пристроїв порівняння, і елементом затримки, вихід якого сполучений з другим входом суматора, причому входом перетворювача служать з'єднані лінійні входи обох пристроїв порівняння. На фіг. 1 приведена схема, пояснююча суть пропонованого винаходу. Вона містить послідовно включені перетворювачі 1, число яких відповідає порядку фільтру п. Входом фільтру служить вхід першого, а його виходом - вихід останнього перетворювача 1. Кожний перетворювач 1 складається (19) Винахід належить до синтезу радіотехнічних пристроїв фільтрації сигналу і може бути використаний для моделювання динамічних процесів. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний фільтр по пат. WO03038999, ІРС H03J3/20 (TUNEABLE FILTER, 2003-05-08), що містить блоки порівняння, підсумовування і затримки сигналу. Його недоліком є обмежені функціональні можливості. В основу винаходу поставлена задача розширення функціональних можливостей по операторній дробово-раціональній передавальній функції вигляду 92311 (13) W ( s) 2 3 92311 з двох пристроїв порівняння 2 і 6, вихід одного з них (6) є виходом перетворювача 1, а вихід іншого (2) сполучений з послідовно включеними помножувачем 3, на другий вихід якого поданий сигнал коректора 7, суматором 4, вихід якого сполучений з інверсними входами обох пристроїв порівняння, і елементом затримки 5, вихід якого сполучений з другим входом суматора. Входом перетворювача служать з'єднані лінійні входи обох пристроїв порівняння. Робота пристрою відбувається таким чином. Вхідний сигнал χ піддається п- кратному перетворенню, проходячи послідовно через η операційних перетворювачів 1. Збільшення числа операційних Комп’ютерна верстка І. Скворцова 4 перетворювачів покращує якість фільтрації, підвищуючи крутизну нижньої частотної межі фільтру. Наявність блоку корекції 7 дозволяє управляти положенням його межі. Пропонований фільтр забезпечує задане значення нижньої межі частотного діапазону фільтрації і дозволяє здійснювати управління її положенням за допомогою блоку корекції, що розширює його функціональні можливості. Бібліографічний список 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры._ М.: Радио и связь, 1985.-е. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
