Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпуса, двох валів, сателіта, закріпленого на корпусі сонячного колеса, з'єднаного з першим валом водила, з установленим на ньому механізмом зчеплення сателіта з сонячним колесом, яка відрізняється тим, що сателіт з'єднаний з другим валом механізмом передачі обертального моменту, який виконаний з можливістю зміни кута між ними.
Текст

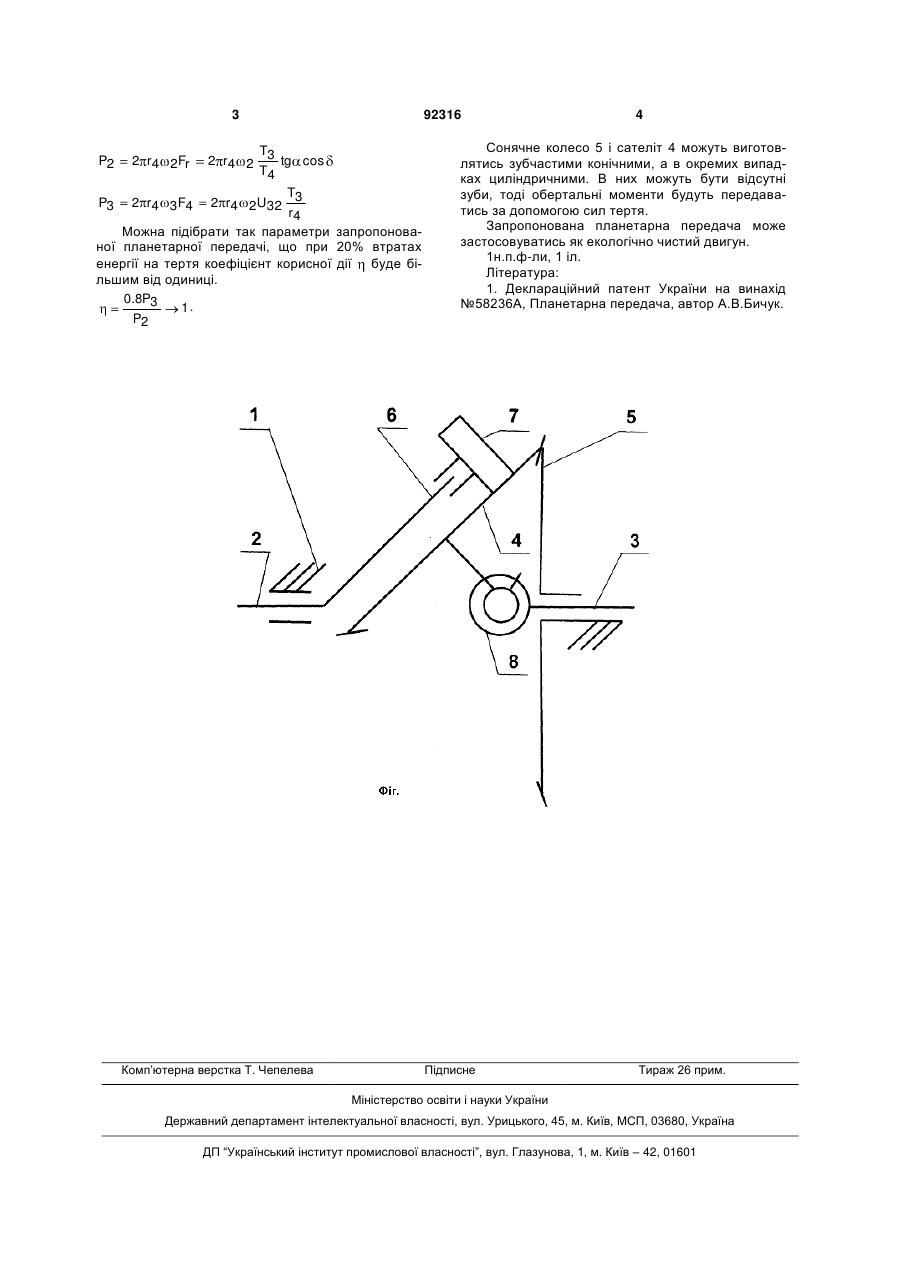

Планетарна передача, що складається з корпуса, двох валів, сателіта, закріпленого на корпусі сонячного колеса, з'єднаного з першим валом водила, з установленим на ньому механізмом зчеплення сателіта з сонячним колесом, яка відрізняється тим, що сателіт з'єднаний з другим валом механізмом передачі обертального моменту, який виконаний з можливістю зміни кута між ними. (19) (21) a200608894 (22) 09.08.2006 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (56) UA 58236, F16H1/36, 15.07.2003 EP 1450070, F16H23/04, 25.08.2004 JP 60192149, F16H1/32, 30.09.1985 JP 61149668, F16H1/14, 57/04, 08.07.1986 3 92316 T 2 r4 2 3 tg cos T4 T P3 2 r4 3 F4 2 r4 2U32 3 r4 Можна підібрати так параметри запропонованої планетарної передачі, що при 20% втратах енергії на тертя коефіцієнт корисної дії буде більшим від одиниці. 0.8P3 1. P2 P2 2 r4 2Fr Комп’ютерна верстка Т. Чепелева 4 Сонячне колесо 5 і сателіт 4 можуть виготовлятись зубчастими конічними, а в окремих випадках циліндричними. В них можуть бути відсутні зуби, тоді обертальні моменти будуть передаватись за допомогою сил тертя. Запропонована планетарна передача може застосовуватись як екологічно чистий двигун. 1н.п.ф-ли, 1 іл. Література: 1. Деклараційний патент України на винахід №58236А, Планетарна передача, автор А.В.Бичук. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanet gearing
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: планетарна, передача
Код посилання
<a href="https://ua.patents.su/2-92316-planetarna-peredacha.html" target="_blank" rel="follow" title="База патентів України">Планетарна передача</a>
