Планетарна передача

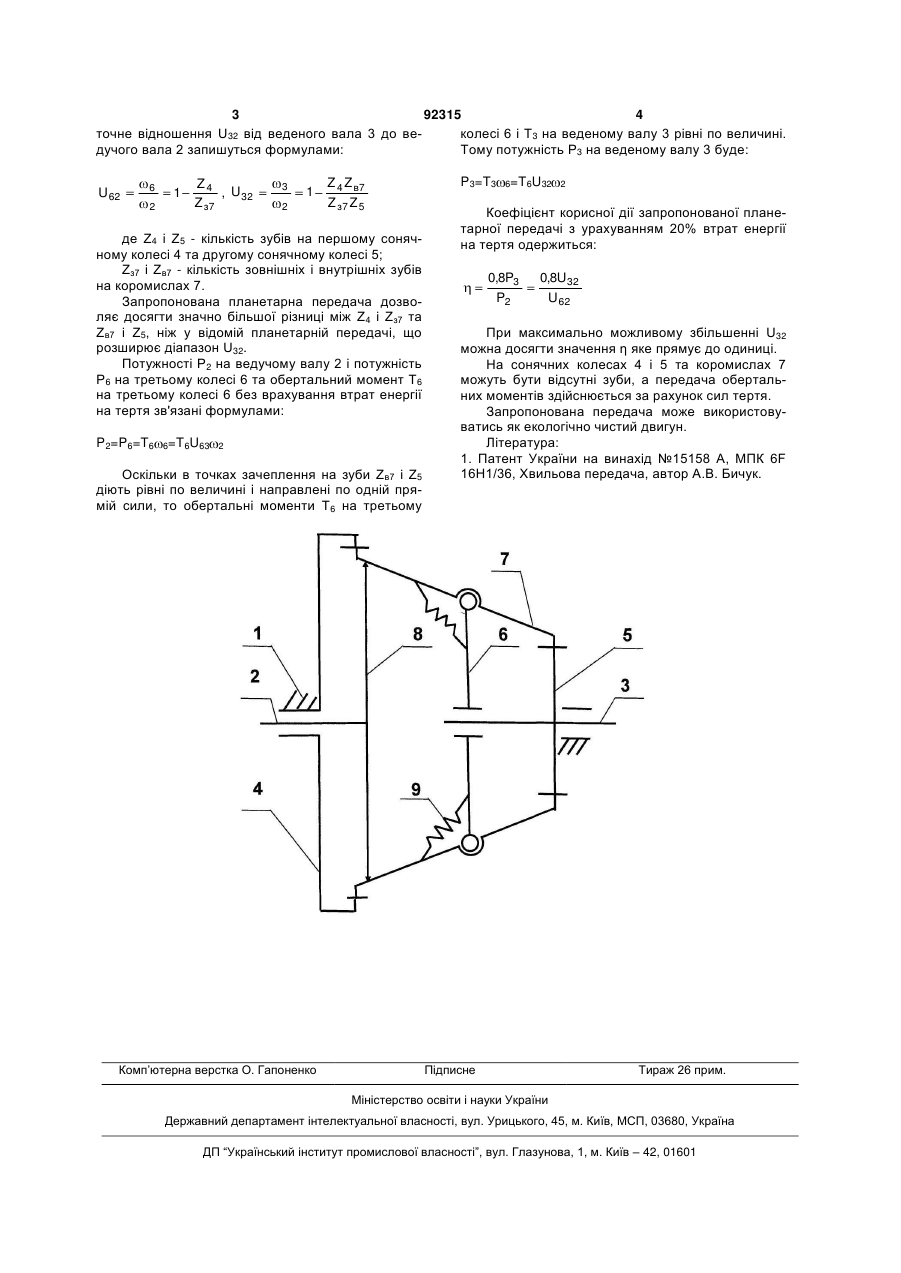

Планетарна передача, що складається з корпуса, двох валів, генератора хвиль, що з'єднаний з першим валом, двох сонячних коліс, перше з яких закріплене на корпусі, а друге з'єднане з другим валом, яка відрізняється тим, що на одному із валів встановлено диск, з яким шарнірнo з'єднані коромисла, встановлені з можливістю притиснення їх до першого і другого сонячних коліс генератором хвиль. (19) (21) a200608892 (22) 09.08.2006 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (56) UA 15158, F16H1/36, 30.06.1997 EP 0201730, F16H25/06, 29/12, 20.11.1986 SU 842307, F16H1/00, B06B1/06, 05.07.1981 SU, 1453101, F16H1/00, 23.01.1989 US 2966808, 03.01.1960 3 92315 4 точне відношення U32 від веденого вала 3 до веколесі 6 і Т3 на веденому валу 3 рівні по величині. дучого вала 2 запишуться формулами: Тому потужність Р3 на веденому валу 3 буде: U 62 6 2 1 Z4 , U32 Z з7 3 1 2 Z 4 Z в7 Z з7 Z 5 де Ζ4 і Ζ5 - кількість зубів на першому сонячному колесі 4 та другому сонячному колесі 5; Ζз7 і Ζв7 - кількість зовнішніх і внутрішніх зубів на коромислах 7. Запропонована планетарна передача дозволяє досягти значно більшої різниці між Ζ4 і Ζз7 та Ζв7 і Ζ5, ніж у відомій планетарній передачі, що розширює діапазон U32. Потужності Р2 на ведучому валу 2 і потужність Р6 на третьому колесі 6 та обертальний момент Т6 на третьому колесі 6 без врахування втрат енергії на тертя зв'язані формулами: P2=P6=T6 6=T6U63 2 Оскільки в точках зачеплення на зуби Ζв7 і Z5 діють рівні по величині і направлені по одній прямій сили, то обертальні моменти Т6 на третьому Комп’ютерна верстка О. Гапоненко P3=T3 6=T6U32 2 Коефіцієнт корисної дії запропонованої планетарної передачі з урахуванням 20% втрат енергії на тертя одержиться: 0,8P3 P2 0,8U32 U 62 При максимально можливому збільшенні U32 можна досягти значення η яке прямує до одиниці. На сонячних колесах 4 і 5 та коромислах 7 можуть бути відсутні зуби, а передача обертальних моментів здійснюється за рахунок сил тертя. Запропонована передача може використовуватись як екологічно чистий двигун. Література: 1. Патент України на винахід №15158 А, МПК 6F 16Н1/36, Хвильова передача, автор А.В. Бичук. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
