Багатоступінчатий насос

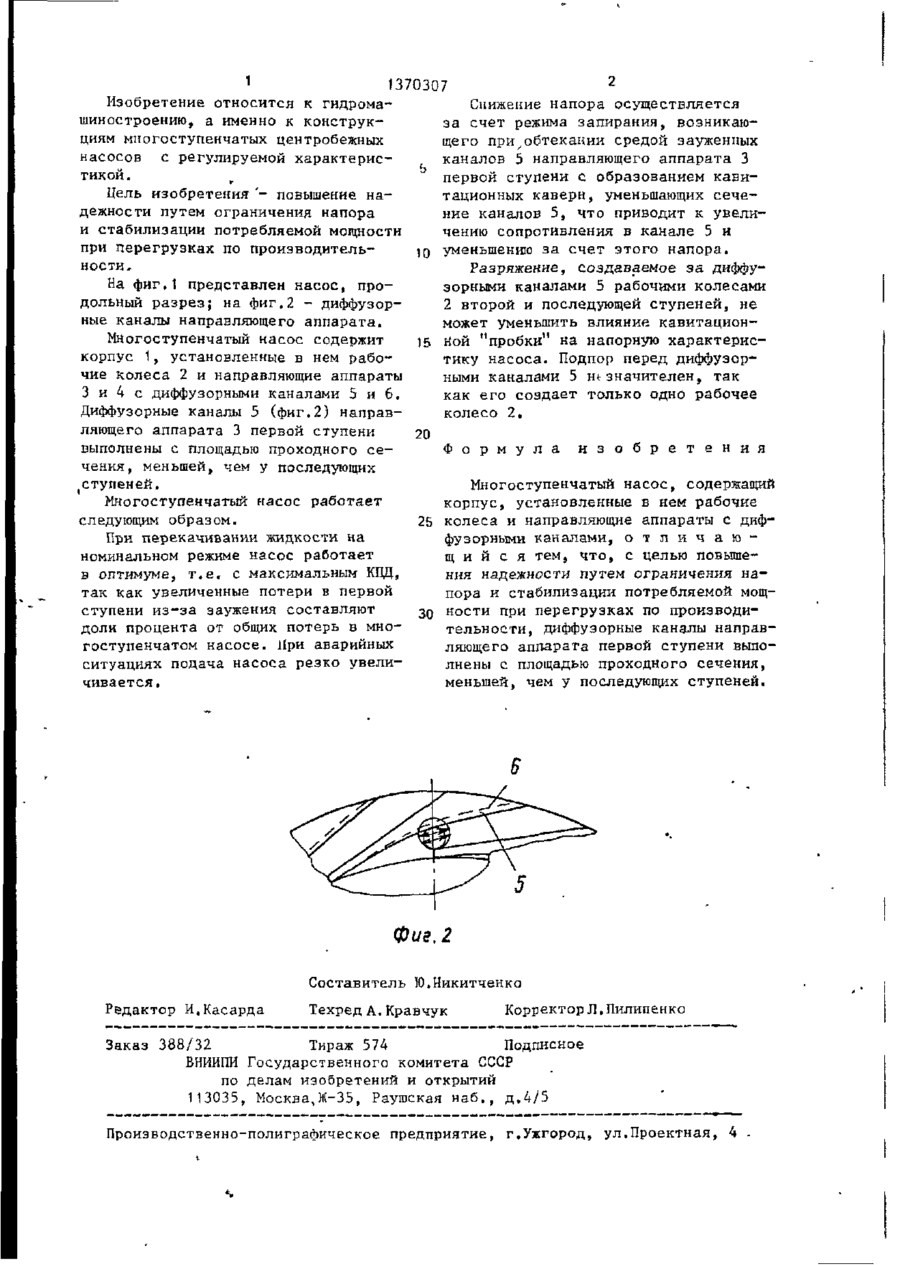

Изобретение относится к конструкциям многоступенчатых центробеж ных насосов с регулируемой характеристикой и позволяет повысить надежность насоса путем ограничения напора и стабилизации потребляемой мощности при перегрузках по производительности. Площадь проходного сечения диффузорных каналов 5 направляющего аппарата 3 первой ступени меньше, чем у последующих ступеней. При' аварийных ситуациях снижение напора осуществляется за счет режима запирания , возникающего при обтекании средой зауженных каналов 5 направляющего аппарата первой ступени с образованием кавитационных каверн, уменьшающих сечение каналов 5, что приводит к увеличению сопротивления в каналах 5 и уменьшению за счет этого напора, 2 ил. иг. 1 1 1370307 Изобретение относится к гидромаСнижение напора осуществляется шиностроению, а именно к конструкза счет режима запирания, возникаюциям многоступенчатых центробежных щего при,обтекании средой зауженных насосов с регулируемой характерисканалов 5 направляющего аппарата 3 J тикой. первой ступени с образованием кавиг тационных каверн, уменьшающих сечеЦель изобретения '- повышение нание каналов 5, что приводит к увелидежности путем ограничения напора чению сопротивления в канале 5 и и стабилизации потребляемой мощности уменьшению за счет этого напора. при перегрузках по производитель10 Разряжение, создаваемое за диффуности. зорными каналами 5 рабочими колесами На фиг.1 представлен насос, про2 второй и последующей ступеней, не дольный разрез; на фиг.2 - диффузорможет уменьшить влияние кавитационные каналы направляющего аппарата. Многоступенчатый насос содержит 15 Ной "пробки" на напорную характеристику насоса. Подпор перед диффузоркорпус 1, установленные в нем рабоными каналами 5 незначителен, так чие колеса 2 и направляющие аппараты как его создает только одно рабочее 3 и 4 с диффузорными каналами 5 и 6. колесо 2. Диффузорные каналы 5 (фиг,2) направляющего аппарата 3 первой ступени 20 Ф о р м у л а и з о б р е т е н и я выполнены с площадью проходного сечения, меньшей, чем у последующих Многоступенчатый насос, содержащий ( ступеней. Многоступенчатый насос работает корпус, установленные в нем рабочие следующим образом. 25 колеса и направляющие аппараты с дифПри перекачивании жидкости на фузорными каналами, о т л и ч а ю номинальном режиме насос работает щ и й с я тем, что, с целью повышев оптимуме, т.е. с максимальным КПД, ния надежности путем ограничения натак как увеличенные потери в первой пора и стабилизации потребляемой мощступени из-за заужения составляют зо ности при перегрузках по производидоли процента от общих потерь в мнотельности, диффузорные каналы направгоступенчатом насосе. При аварийных ляющего аппарата первой ступени выпоситуациях подача насоса резко увелилнены с площадью проходного сечения, чивается. меньшей, чем у последующих ступеней. Фиг, 2 Составитель Ю.Никитченко Редактор И.Касарда Техред А. Кравчук Корректор Л. Пилипенко Заказ 388/32 Тираж 574 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,№-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
