Аксиально-плунжерний насос

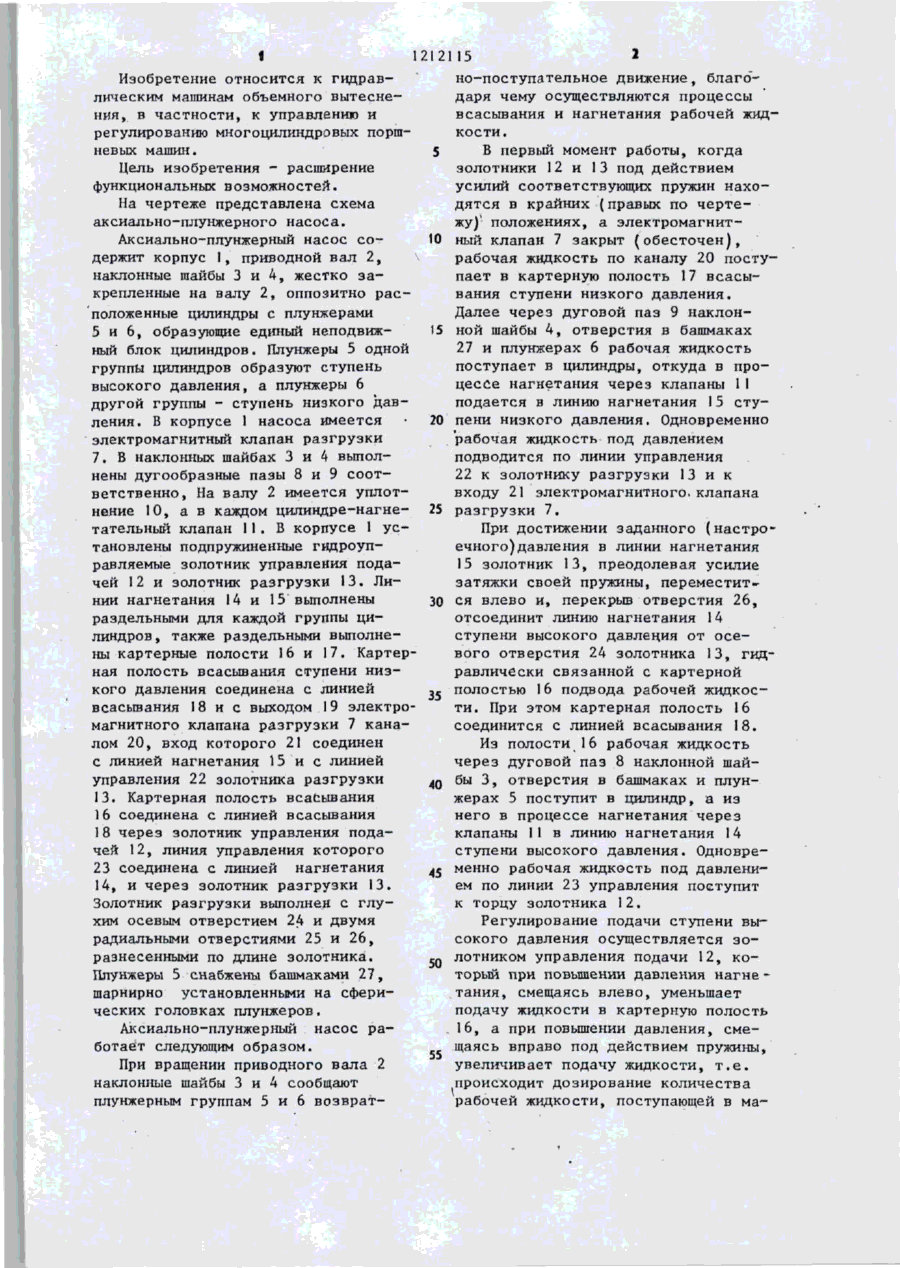

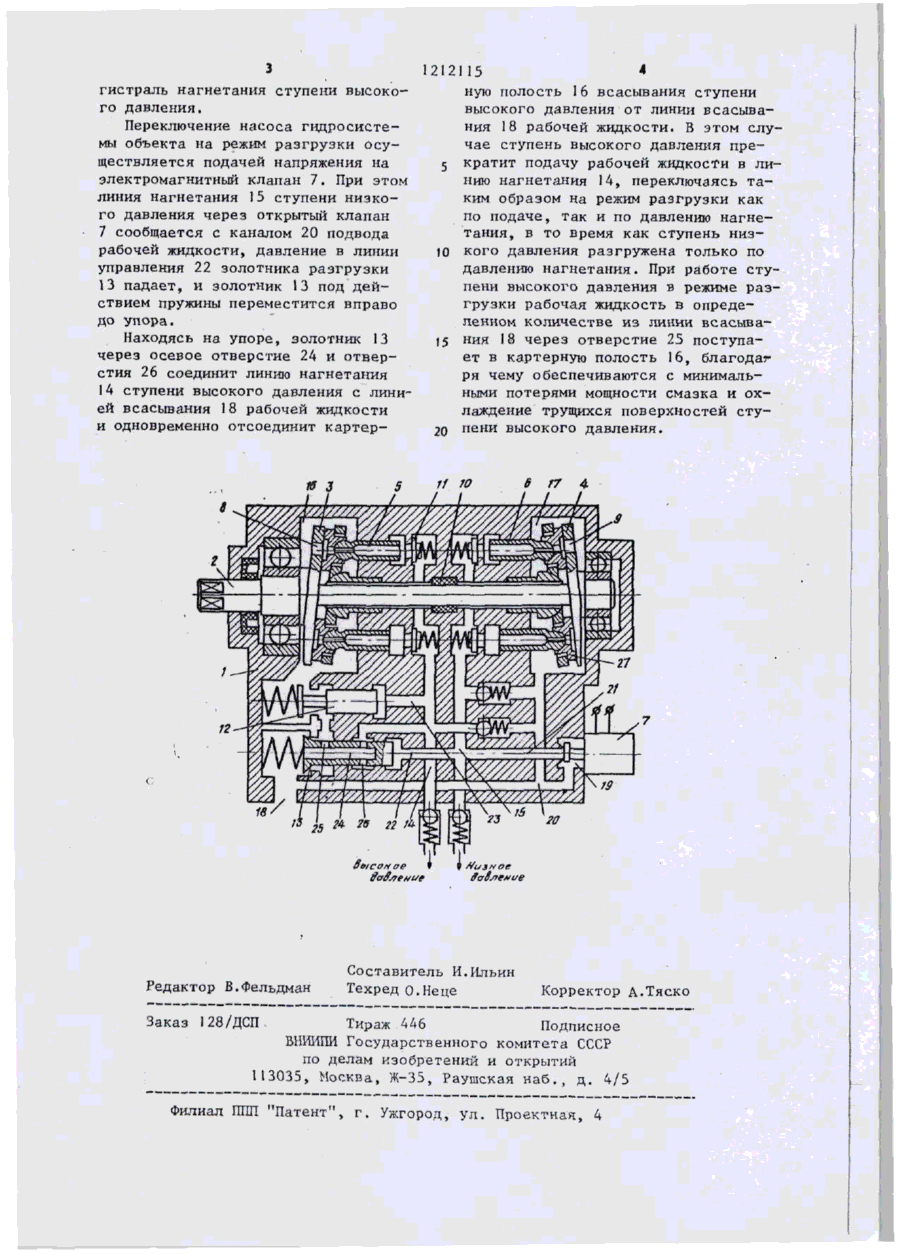

I. АКСИАЛЬНО-ПЛУНЖЕРНЫЙ НАСОС, содержащий в корпусе картерные полости, неподвижный блок цилиндров с двумя группами оппозитно расположенных.цилиндров, линии всасывания и нагнетания, плунжеры со сферическими головками и вал, установленный в подшипниках корпуса, на котором жестко закреплены наклонные шайбы, взаимодействующие с плунжерами через башмаки, шарнирно установленные на сферических головках поршней, причем в каждом цилиндре расположен нагнетательный клапан, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, он снабжен подпружиненными гидроуправ ляемыми золотником управления подачей и золотником разгрузки, электромагнитным клапаном разгрузки, а линии нагнетания н картерные полости выполнены раздельными для каждой группы цилиндров, причем картерная полость одной из групп соединена с линией всасывания и с выходом электромагнитного клапана разгрузки, вход которого соединен с линией нагнетания данной группы и с линией управления золотника разгрузки, а картерная полость другой группы цилиндров соединена с линией всасывания через золотник.управления подачей, линия управления которого соединена с линией нагнетания данной группы, и золотник разгрузки. 2. Насос по п. 1, о т л и ч а ю щ и й с я тем, что, с целью охлаждения и смазки, подпружиненный золотник разгрузки выполнен с глухим осевым и двумя радиальными отверстиями, разнесенными по длине золотника. 1 1212115 2 но-поступательное движение, благоИзобретение относится к гидравдаря чему осуществляются процессы лическим машинам объемного вытесневсасывания и нагнетания рабочей жидния, в частности, к управлению и кости. регулированию многоцилиндровых поршневых машин. 5 В первый момент работы, когда Цель изобретения - расширение золотники 12 и I3 под действием функциональных возможностей. усилий соответствующих пружин нахоНа чертеже представлена схема дятся в крайних (правых по черте1 аксиально-плунжерного насоса. жу) положениях, а электромагнитАксиально-плунжерный насос соЮ ный клапан 7 закрыт (обесточен), держит корпус 1, приводной вал 2, рабочая жидкость по каналу 20 постунаклонные шайбы 3 и 4, жестко запает в картерную полость 17 всасыкрепленные на валу 2, оппозитно расвания ступени низкого давления. положенные цилиндры с плунжерами Далее через дуговой паз 9 наклон5 и 6, образующие единый неподвиж15 ной шайбы 4, отверстия в башмаках ный блок цилиндров. Плунжеры 5 одной 27 и плунжерах 6 рабочая жидкость группы цилиндров образуют ступень поступает в цилиндры, откуда в провысокого давления, а плунжеры 6 цессе нагнетания через клапаны 11 другой группы - ступень низкого давподается в линию нагнетания 15 стуления. В корпусе 1 насоса имеется 20 пени низкого давления. Одновременно электромагнитный клапан разгрузки рабочая жидкость под давлением 7. В наклонных шайбах 3 и 4 выполподводится по линии управления нены дугообразные пазы 8 и 9 соот22 к золотнику разгрузки 13 и к ветственно, На валу 2 имеется уплотвходу 21 электромагнитного- клапана нение 10, а в каждом цилиндре-нагне- 25 разгрузки 7. тательный клапан 11. В корпусе 1 усПри достижении заданного (настротановлены подпружиненные гидроупечного) давления в линии нагнетания равляемые золотник управления пода15 золотник 13, преодолевая усилие чей 12 и золотник разгрузки 13. Лизатяжки своей пружины, переместитнии нагнетания 14 и 15 выполнены 30 ся влево и, перекрыв отверстия 26, раздельными для каждой группы циотсоединит линию нагнетания 14 линдров, также раздельными выполнеступени высокого давления от осены картерные полости 16 и 17. Картер вого отверстия 24 золотника 13, гидная полость всасывания ступени низравлически связанной с картерной кого давления соединена с линией at полостью 16 подвода рабочей жидкосвсасывания 18 и с выходом 19 электро ти. При этом картерная полость 16 магнитного клапана разгрузки 7 канасоединится с линией всасывания 18. лом 20, вход которого 21 соединен Из полости 16 рабочая жидкость с линией нагнетания 15 и с линией через дуговой паз 8 наклонной шайуправления 22 золотника разгрузки Q бы 3, отверстия в башмаках и плун4 13. Картерная полость всасывания жерах 5 поступит в цилиндр, а из 16 соединена с линией всасывания него в процессе нагнетания через 18 через золотник управления подаклапаны 11 в линию нагнетания 14 чей 12, линия управления которого ступени высокого давления. Одновре23 соединена с линией нагнетания j менно рабочая жидкость под давлени4 14, и через золотник разгрузки 13. ем по линии 23 управления поступит Золотник разгрузки выполнен с глук торцу золотника 12, хим осевым отверстием 24 и двумя Регулирование подачи ступени вырадиальными отверстиями 25 и 26, сокого давления осуществляется зоразнесенными по длине золотника. „ лотником управления подачи 12, коПлунжеры 5 снабжены башмаками 27, торый при повышении давления нагне шарнирно установленными на сферитания, смещаясь влево, уменьшает ческих головках плунжеров. подачу жидкости в картерную полость Аксиально-плунжерный насос ра.16, а при повышении давления, смеботает следующим образом. щаясь вправо под действием пружины, При вращении приводного вала 2 увеличивает подачу жидкости, т.е. наклонные шайбы 3 и 4 сообщают происходит дозирование количества плунжерным группам 5 и 6 возвратрабочей жидкости, поступающей в ма гистраль нагнетания ступени высокого давления. Переключение насоса гидросистемы объекта на режим разгрузки осуществляется подачей напряжения на электромагнитный клапан 7. При этом линия нагнетания 15 ступени низкого давления через открытый клапан 7 сообщается с каналом 20 подвода рабочей жидкости, давление в линии управления 22 золотника разгрузки 13 падает, и золотник 13 под действием пружины переместится вправо до упора. Находясь на упоре, золотник 13 через осевое отверстие 24 и отверстия 26 соединит линию нагнетания 14 ступени высокого давления с линией всасывания 18 рабочей жидкости и одновременно отсоединит картер 1212115 * ную полость 16 всасывания ступени высокого давления от линии всасывания 18 рабочей жидкости. В этом случае ступень высокого давления пре5 кратит подачу рабочей жидкости в линию нагнетания 14, переключаясь таким образом на режим разгрузки как по подаче, так и по давлению нагнетания, в то время как ступень низ10 кого давления разгружена только по давлению нагнетания. При работе ступени высокого давления в режиме разгрузки рабочая жидкость в определенном количестве из линии всасыва15 ния 18 через отверстие 25 поступает в картерную полость 16, благодаг ря чему обеспечиваются с минимальными потерями мощности смазка и охлаждение трущихся поверхностей сту20 пени высокого давления. Ю 3 Редактор В.Фельдман Составитель И.Ильин Техред О.Неце Корректор Д.Тяско Заказ 128/ДСП Тираж 446 Подписное В Ш И Л И Государственного комитета СССР по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
