Барабанне сито
Номер патенту: 9274
Опубліковано: 30.09.1996
Автори: Фесенко Микола Миколайович, Бідношея Марія Олександрівна, Гандзюк Валерій Павлович, Дорош Михайло Михайлович
Формула / Реферат
Барабанное сито, включающее основание, установленную на нем с помощью амортизаторов раму, барабан с просеивающей поверхностью, связанный с приводом, линию подачи раствора на очистку, отличающееся тем, что, с целью повышения эффективности очистки, оно снабжено установленным на наружном элементе рамы виброэлементом, выполненным в виде цилиндра из пустотелых секторов с центральным полым валом, сообщающимся с одним из секторов и с линией подачи раствора на очистку.
Текст

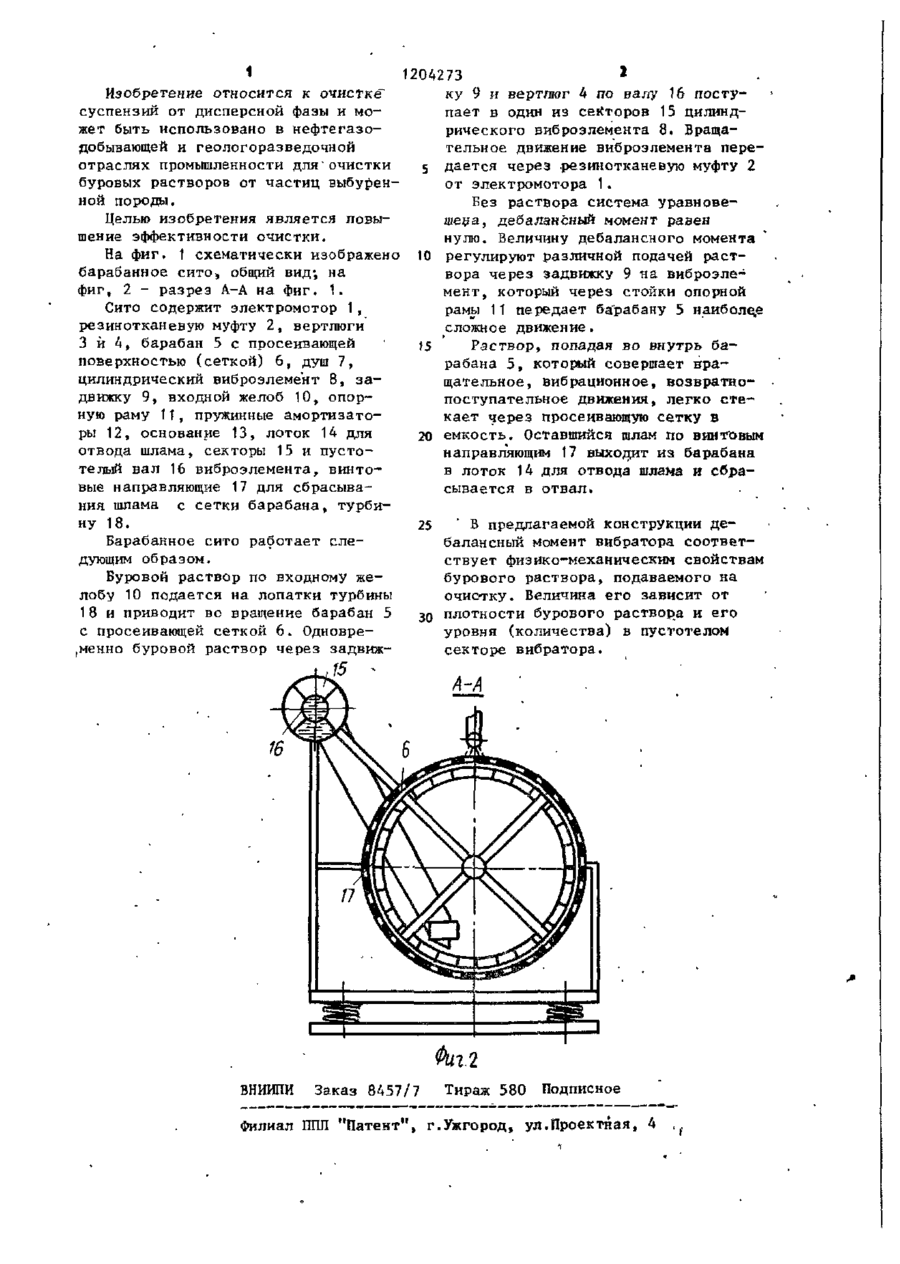

БАРАБАННОЕ СИТО, включающее основание, установленную на нем с помощью амортизаторов раму, барабан с просеивающей поверхностью, связанный с приводом, линию подачи раствора на ачистку, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности очистки, оно снабжено установленным на наружном элементе рамы виброэлементом, выполненным в виде цилиндра из пустотелых секторов с центральным полым валом, сообщающимся с одним из секторов и с линией подачи раствора на очистку. (Л 13 V 1 Изобретение относится к очистке' суспензий от дисперсной фазы и может быть использовано в нефтегазодобывающей и геологоразведочной отраслях промышленности для'очистки буровых растворов от частиц выбуренной породы. Целью изобретения является повышение эффективности очистки. На фиг. t схематически изображено барабанное сито^ общий вид; на фиг, 2 - разрез А-А на фиг. 1. Сито содержит электромотор 1, резинотканевую муфту 2, вертлюги З й 4, барабан 5 с просеивающей поверхностью (сеткой) 6, душ 7, цилиндрический виброэлемент 8, задвижку 9, входной желоб 10, опорную раму 1Т, пружинные амортизаторы 12, основание 13, лоток 14 для отвода шлама, секторы 15 и пустотелый вал 16 виброэлемента, винтовые направляющие 17 для сбрасывания шлама с сетки барабана, турбину 18. Барабанное сито работает следующим образом. Буровой раствор по входному желобу 10 подается на лопатки турбины 18 и приводит во вращение барабан 5 с просеивающей сеткой 6» Одновременно буровой раствор через задвиж 1204273 * ку 9 и вертлюг 4 по валу 16 поступает в один из секторов 15 цилиндрического виброэлемента 8. Вращательное движение виброэлемента пере5 дается через резинотканевую муфту 2 от электромотора 1. Вез раствора система уравновешена, дебалансный момент равен нулю. Величину дебалансного момента 10 регулируют различной подачей раствора через задвижку 9 на виброэлемент, который через стойки опорной рамы 11 передает барабану 5 наиболее сложное движение. 15 Раствор^ попадай во внутрь барабана 5, который совершает вращательное, вибрационное, возвратнопоступательное движения, легко стекает через просеивающую сетку в 20 емкость. Оставшийся шлам по винтовым направляющим 17 выходит из барабана в лоток 14 для отвода шлама и сбрасывается в отвал. 25 ' В предлагаемой конструкции дебалансный момент вибратора соответствует физико-механическим свойствам бурового раствора, подаваемого на очистку. Величина его зависит от Зо плотности бурового раствора и его уровня (количества) в пустотелом секторе вибратора. 15 * ВНИИПИ Заказ 8457/7 А-А Тираж 580 Подписное Филиал П П "Патент", г.Ужгород, ул.Проектная, П 4 ,(
