Платформа атракціону

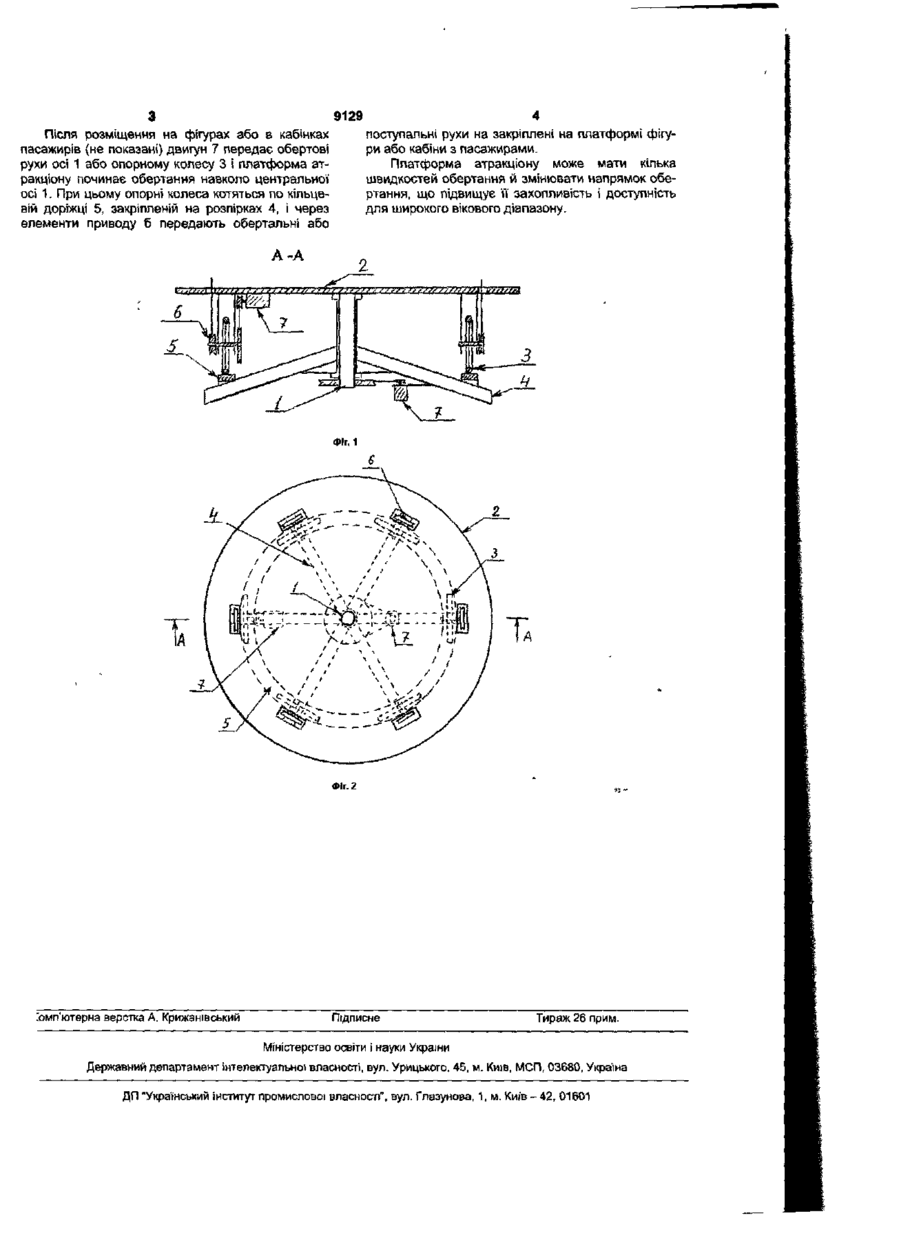

Платформа атракціону, що містить центральну вісь із обпертою на неї горизонтальною рухо мою платформою, яка відрізняється тим, що платформа додатково оснащена колесами, які опираються на кільцеву доріжку, закріплену на розпірках, що підтримують центральну вісь, і мають елементи приводу встановлених на платформі фігур або кабін з пасажирами. Корисна модель відноситься до пристроїв масових розваг. Відома карусель дитяча "Конячки, що скакають," яка випускається промислово в Росії з 1965 року [ВАТ "Атракціон", Росія, 354368, Краснодарський край, м.Єйськ, вул.Карла Лібкнехта, 1]. Це фундаментний атракціон, що складається із платформи Із закріпленими на ній фігурками конячок, яка обертається, опираючись на центральну вісь Відомий також атракціон, що має платформу із приводом, вал з кабіною для перегляду, колеса з фіксаторами й колеса, пов'язані з колісьми [RU №2049509 С1, МПК 6 A63G1/26, публ. 10.12.95]. Найбільш близька до заявленої корисної моделі по технічній сутності карусель «Карнавал», що випускається промислове в Росії [ВАТ "Атракціон", Росія, 354368, Краснодарський край, м.Єйськ, вул.Карла Либкнехта, 1]. Це фундаментний атракціон, що складається із платформи з куполом, яка обертається, опираючись на вертикальну центральну вісь. В основу корисної' моделі поставлене завдання в платформі атракціону шляхом додавання в конструкцію підтримуючих платформу опорних коліс із елементами приводу встановлених на платформі фігур або кабін з пасажирами, і опертих на кільцеву доріжку, встановлену на розпірках, що підтримують центральну вісь, полегшити конструкцію атракціону, підвищити його стійкість і надійність і зменшити енергоємність приводу. Суть корисної моделі полягає в тім, що плат форма атракціону, що містить центральну вісь із обпертою на неї горизонтальною рухливою платформою, на відміну від прототипу додатково постачена колісьми, які опираються на кільцеву доріжку, закріплену на розпірках, що підтримують центральну вісь, і мають елементи приводу встановлених на платформі фігур або кабін з пасажирами. Як елементи приводу застосовані кривошип, фрикційне колесо, шестірня, шків або зірочка для ланцюгової передачі. Обертання платформи здійснюється передачею обертаючого моменту від двигуна на центральну вісь або на одне з опорних коліс. Така конструкція дозволяє максимально розвантажити всі елементи платформи атракціону, одночасно підвищивши його стійкість І надійність і зменшивши енергоємність приводу. Корисна модель пояснюється кресленнями, де на: Фіг.1 - перетин А-А платформи атракціону, Фіг.2 - платформа атракціону, вигляд зверху, На центральній осі 1 закріплена рухлива платформа 2 Із прикріпленими до неї опорними колісьми 3. Вісь 1 підтримується за допомогою розпірок 4 з кільцевою доріжкою 5. На опорних колесах 3 кріпляться елементи 6 приводу закріплених на платформі фігур або кабін з пасажирами (не показані). Обертання платформи 2 здійснюється двигуном 7, установленим на розпірках 4 або на одному з опорних коліс 3. Платформа атракціону працює в такий спосіб. 4 9129 поступальні рухи на закріплені на платформі фігури або кабіни з пасажирами. Платформа атракціону може мати кілька швидкостей обертання й змінювати напрямок обертання, що підвищує її захопливість і доступність для широкого вікового діапазону. Після розміщення на фігурах або в кабінках пасажирів (не показані) двигун 7 передає обертові рухи осі 1 або опорному колесу 3 і платформа атракціону починає обертання навколо центральної осі 1. При цьому опорні колеса котяться по кільцевій доріжці 5, закріпленій на розпірках 4, і через елементи приводу б передають обертальні або А-А Фіг. 1 ± Фіг. 2 ;омп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
