Спосіб одержання магнетиту

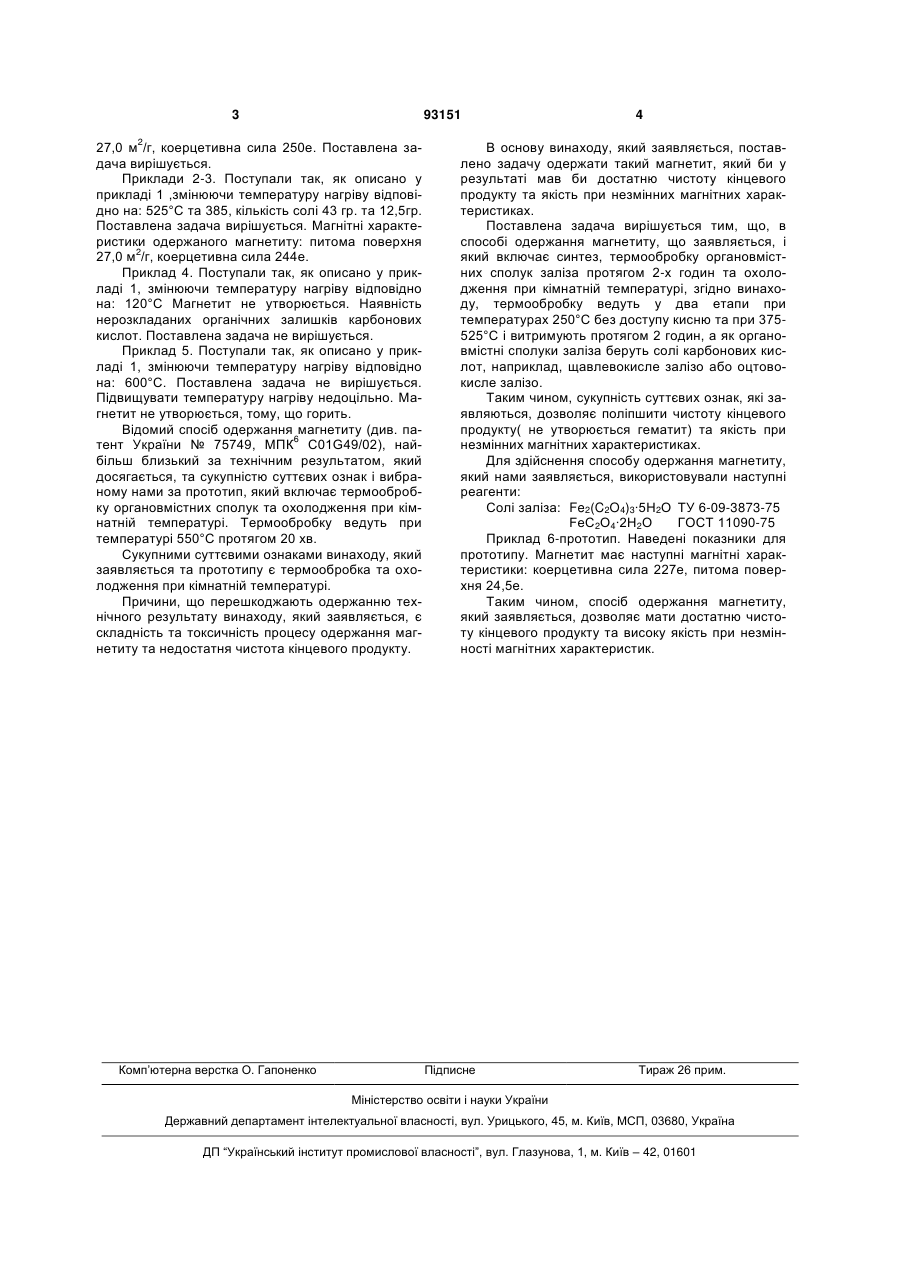

Спосіб одержання магнетиту, який включає синтез та термообробку органовмісних сполук заліза з наступним охолодженням при кімнатній температурі, який відрізняється тим, що термообробку ведуть у два етапи: на першому - при температурі 250 °С без доступу кисню, а на другому - при температурі 375-525 °С з витримкою 2 години, причому, як органовмісні сполуки заліза використовують солі карбонових кислот, наприклад щавлевокисле залізо або оцтовокисле залізо. (19) (21) a200911465 (22) 11.11.2009 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) МІЩЕНКО ВАЛЕНТИН МИКОЛАЙОВИЧ, ГОРБИК ПЕТРО ПЕТРОВИЧ, АБРАМОВ МИКОЛА ВІТАЛЬЄВИЧ, ГОРОБЕЦЬ СВІТЛАНА ВАСИЛІВНА, ЛУЦЕНКО ВАЛЕРІЙ АНАТОЛЬОВИЧ (73) ІНСТИТУТ ХІМІЇ ПОВЕРХНІ ІМ. О.О. ЧУЙКА НАН УКРАЇНИ (56) UA 28424 A, 16.10.2000 RU 2039708 C1, 20.07.1995 US 20070056401 A1, 15.03.2007 3 93151 27,0 м2/г, коерцетивна сила 250е. Поставлена задача вирішується. Приклади 2-3. Поступали так, як описано у прикладі 1 ,змінюючи температуру нагріву відповідно на: 525°С та 385, кількість солі 43 гр. та 12,5гр. Поставлена задача вирішується. Магнітні характеристики одержаного магнетиту: питома поверхня 27,0 м2/г, коерцетивна сила 244е. Приклад 4. Поступали так, як описано у прикладі 1, змінюючи температуру нагріву відповідно на: 120°С Магнетит не утворюється. Наявність нерозкладаних органічних залишків карбонових кислот. Поставлена задача не вирішується. Приклад 5. Поступали так, як описано у прикладі 1, змінюючи температуру нагріву відповідно на: 600°С. Поставлена задача не вирішується. Підвищувати температуру нагріву недоцільно. Магнетит не утворюється, тому, що горить. Відомий спосіб одержання магнетиту (див. патент України № 75749, МПК6 С01G49/02), найбільш близький за технічним результатом, який досягається, та сукупністю суттєвих ознак і вибраному нами за прототип, який включає термообробку органовмістних сполук та охолодження при кімнатній температурі. Термообробку ведуть при температурі 550°С протягом 20 хв. Сукупними суттєвими ознаками винаходу, який заявляється та прототипу є термообробка та охолодження при кімнатній температурі. Причини, що перешкоджають одержанню технічного результату винаходу, який заявляється, є складність та токсичність процесу одержання магнетиту та недостатня чистота кінцевого продукту. Комп’ютерна верстка О. Гапоненко 4 В основу винаходу, який заявляється, поставлено задачу одержати такий магнетит, який би у результаті мав би достатню чистоту кінцевого продукту та якість при незмінних магнітних характеристиках. Поставлена задача вирішується тим, що, в способі одержання магнетиту, що заявляється, і який включає синтез, термообробку органовмістних сполук заліза протягом 2-х годин та охолодження при кімнатній температурі, згідно винаходу, термообробку ведуть у два етапи при температурах 250°С без доступу кисню та при 375525°С і витримують протягом 2 годин, а як органовмістні сполуки заліза беруть солі карбонових кислот, наприклад, щавлевокисле залізо або оцтовокисле залізо. Таким чином, сукупність суттєвих ознак, які заявляються, дозволяє поліпшити чистоту кінцевого продукту( не утворюється гематит) та якість при незмінних магнітних характеристиках. Для здійснення способу одержання магнетиту, який нами заявляється, використовували наступні реагенти: Солі заліза: Fe2(C2O4)3·5Н2О ТУ 6-09-3873-75 FeС2О4·2Н2О ГОСТ 11090-75 Приклад 6-прототип. Наведені показники для прототипу. Магнетит має наступні магнітні характеристики: коерцетивна сила 227е, питома поверхня 24,5е. Таким чином, спосіб одержання магнетиту, який заявляється, дозволяє мати достатню чистоту кінцевого продукту та високу якість при незмінності магнітних характеристик. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
