Спосіб виготовлення пористого хлорсрібного електрода порівняння

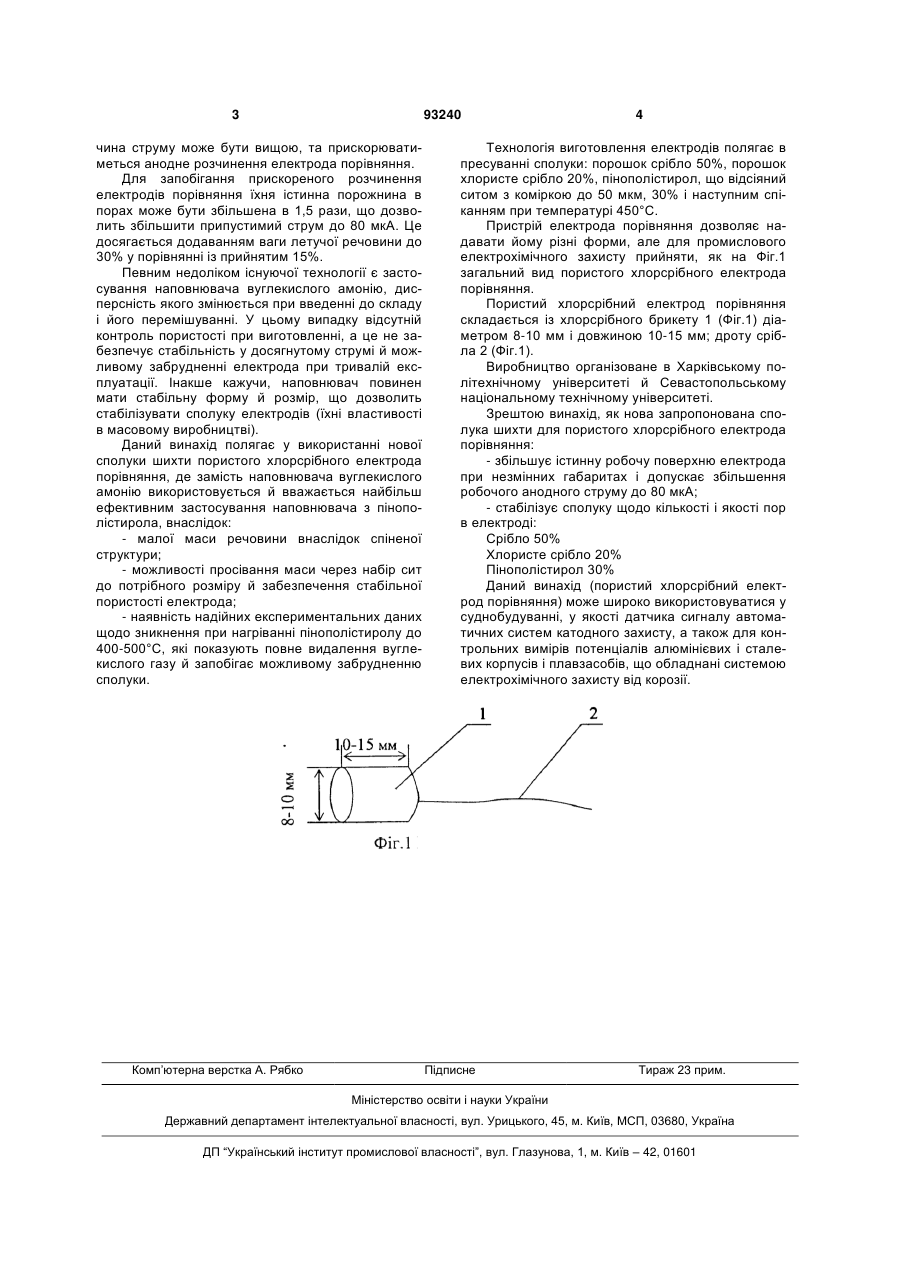

Спосіб виготовлення пористого хлорсрібного електрода порівняння, що полягає в змішуванні, пресуванні та випіканні порошків срібла, хлористого срібла та пороутворюючого наповнювача, який відрізняється тим, що як пороутворюючий наповнювач до складу суміші вводять порошкоподібний пінополістирол, причому перед введенням в суміш його просіюють через сита з діаметром комірки 50 мкм та додають в суміш в кількості, що становить до 30 % загальної суміші. (19) (21) a200813288 (22) 17.11.2008 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ОЖИГАНОВ ЮРІЙ ГРИГОРОВИЧ, ОЖИГАНОВ ОЛЕГ ЮРІЙОВИЧ, ЛЕБЕДЬ ОЛЕНА КОСТЯНТИНІВНА, ІВАНОВА ОЛЬГА ОЛЕКСАНДРІВНА (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 393660; 10.08.1973 SU 217308; 26.04.1968 UA 21801 A; 30.04.1998 UA 5846 U; 15.03.2005 3 93240 чина струму може бути вищою, та прискорюватиметься анодне розчинення електрода порівняння. Для запобігання прискореного розчинення електродів порівняння їхня істинна порожнина в порах може бути збільшена в 1,5 рази, що дозволить збільшити припустимий струм до 80 мкА. Це досягається додаванням ваги летучої речовини до 30% у порівнянні із прийнятим 15%. Певним недоліком існуючої технології є застосування наповнювача вуглекислого амонію, дисперсність якого змінюється при введенні до складу і його перемішуванні. У цьому випадку відсутній контроль пористості при виготовленні, а це не забезпечує стабільність у досягнутому струмі й можливому забрудненні електрода при тривалій експлуатації. Інакше кажучи, наповнювач повинен мати стабільну форму й розмір, що дозволить стабілізувати сполуку електродів (їхні властивості в масовому виробництві). Даний винахід полягає у використанні нової сполуки шихти пористого хлорсрібного електрода порівняння, де замість наповнювача вуглекислого амонію використовується й вважається найбільш ефективним застосування наповнювача з пінополістирола, внаслідок: - малої маси речовини внаслідок спіненої структури; - можливості просівання маси через набір сит до потрібного розміру й забезпечення стабільної пористості електрода; - наявність надійних експериментальних даних щодо зникнення при нагріванні пінополістиролу до 400-500°С, які показують повне видалення вуглекислого газу й запобігає можливому забрудненню сполуки. Комп’ютерна верстка А. Рябко 4 Технологія виготовлення електродів полягає в пресуванні сполуки: порошок срібло 50%, порошок хлористе срібло 20%, пінополістирол, що відсіяний ситом з коміркою до 50 мкм, 30% і наступним спіканням при температурі 450°С. Пристрій електрода порівняння дозволяє надавати йому різні форми, але для промислового електрохімічного захисту прийняти, як на Фіг.1 загальний вид пористого хлорсрібного електрода порівняння. Пористий хлорсрібний електрод порівняння складається із хлорсрібного брикету 1 (Фіг.1) діаметром 8-10 мм і довжиною 10-15 мм; дроту срібла 2 (Фіг.1). Виробництво організоване в Харківському політехнічному університеті й Севастопольському національному технічному університеті. Зрештою винахід, як нова запропонована сполука шихти для пористого хлорсрібного електрода порівняння: - збільшує істинну робочу поверхню електрода при незмінних габаритах і допускає збільшення робочого анодного струму до 80 мкА; - стабілізує сполуку щодо кількості і якості пор в електроді: Срібло 50% Хлористе срібло 20% Пінополістирол 30% Даний винахід (пористий хлорсрібний електрод порівняння) може широко використовуватися у суднобудуванні, у якості датчика сигналу автоматичних систем катодного захисту, а також для контрольних вимірів потенціалів алюмінієвих і сталевих корпусів і плавзасобів, що обладнані системою електрохімічного захисту від корозії. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
