Спосіб визначення потенціалу незарядженої поверхні твердих металевих зразків

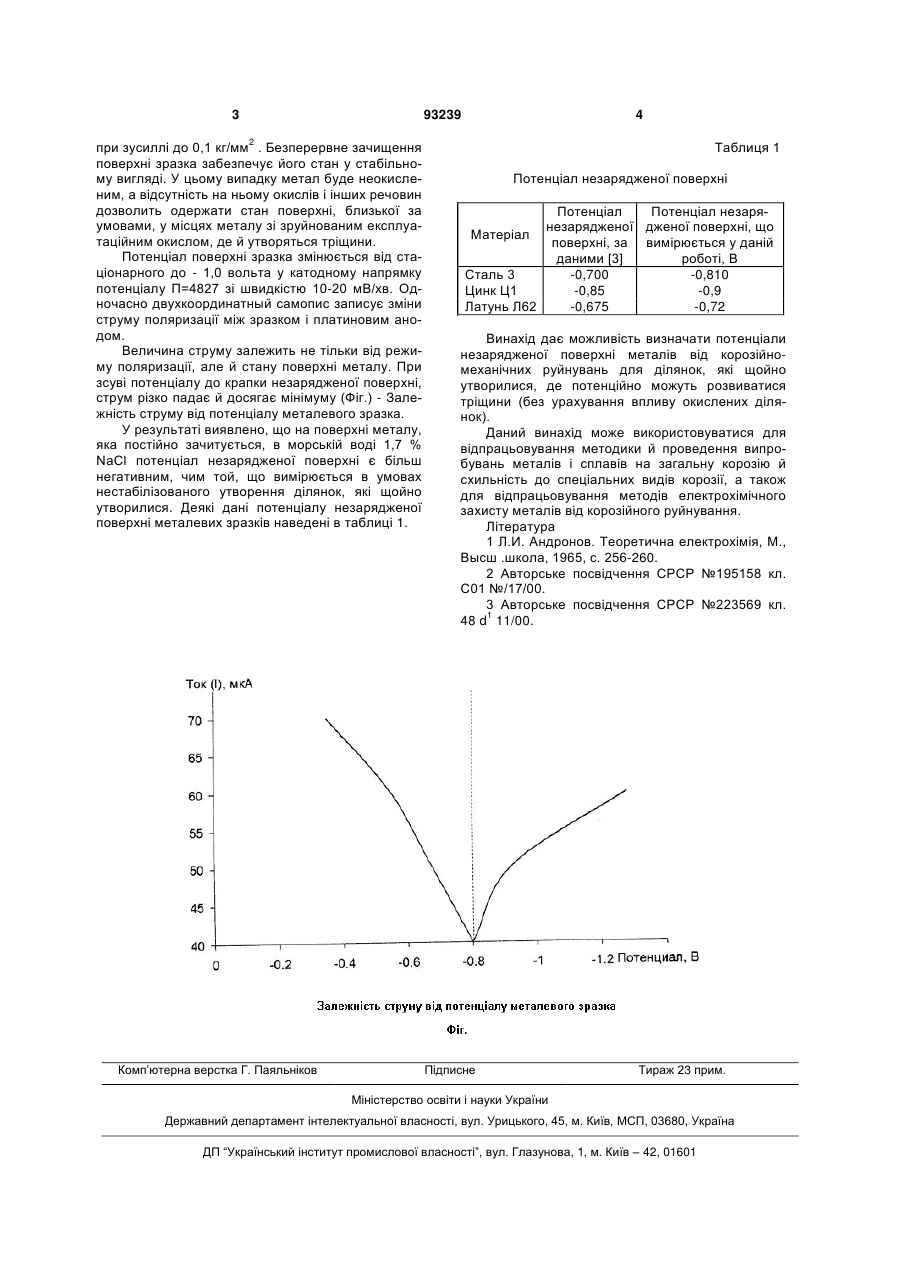

Спосіб визначення потенціалу незарядженої поверхні твердих металевих зразків, що включає поляризацію зразків в електроліті при рівномірно змінюваному потенціалі у катодну область, який відрізняється тим, що зразок безперервно зачищають неметалічним абразивом, визначають величину струму поляризації, за мінімумом якого визначають потенціал незарядженої поверхні. (19) (21) a200813283 (22) 17.11.2008 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ОЖИГАНОВ ЮРІЙ ГРИГОРОВИЧ, ОЖИГАНОВ ОЛЕГ ЮРІЙОВИЧ, ЛЕБЕДЬ ОЛЕНА КОСТЯНТИНІВНА, ІВАНОВА ОЛЬГА ОЛЕКСАНДРІВНА (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 1608547 A1; 23.11.1990 3 93239 при зусиллі до 0,1 кг/мм2 . Безперервне зачищення поверхні зразка забезпечує його стан у стабільному вигляді. У цьому випадку метал буде неокисленим, а відсутність на ньому окислів і інших речовин дозволить одержати стан поверхні, близької за умовами, у місцях металу зі зруйнованим експлуатаційним окислом, де й утворяться тріщини. Потенціал поверхні зразка змінюється від стаціонарного до - 1,0 вольта у катодному напрямку потенціалу П=4827 зі швидкістю 10-20 мВ/хв. Одночасно двухкоординатный самопис записує зміни струму поляризації між зразком і платиновим анодом. Величина струму залежить не тільки від режиму поляризації, але й стану поверхні металу. При зсуві потенціалу до крапки незарядженої поверхні, струм різко падає й досягає мінімуму (Фіг.) - Залежність струму від потенціалу металевого зразка. У результаті виявлено, що на поверхні металу, яка постійно зачитується, в морській воді 1,7 % NaCl потенціал незарядженої поверхні є більш негативним, чим той, що вимірюється в умовах нестабілізованого утворення ділянок, які щойно утворилися. Деякі дані потенціалу незарядженої поверхні металевих зразків наведені в таблиці 1. Комп’ютерна верстка Г. Паяльніков 4 Таблиця 1 Потенціал незарядженої поверхні Потенціал Потенціал незарянезарядженої дженої поверхні, що Матеріал поверхні, за вимірюється у даній даними [3] роботі, В Сталь 3 -0,700 -0,810 Цинк Ц1 -0,85 -0,9 Латунь Л62 -0,675 -0,72 Винахід дає можливість визначати потенціали незарядженої поверхні металів від корозійномеханічних руйнувань для ділянок, які щойно утворилися, де потенційно можуть розвиватися тріщини (без урахування впливу окислених ділянок). Даний винахід може використовуватися для відпрацьовування методики й проведення випробувань металів і сплавів на загальну корозію й схильність до спеціальних видів корозії, а також для відпрацьовування методів електрохімічного захисту металів від корозійного руйнування. Література 1 Л.И. Андронов. Теоретична електрохімія, М., Высш .школа, 1965, с. 256-260. 2 Авторське посвідчення СРСР №195158 кл. С01 №/17/00. 3 Авторське посвідчення СРСР №223569 кл. 48 d1 11/00. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
