Пристрій, який регулює подачу повітря

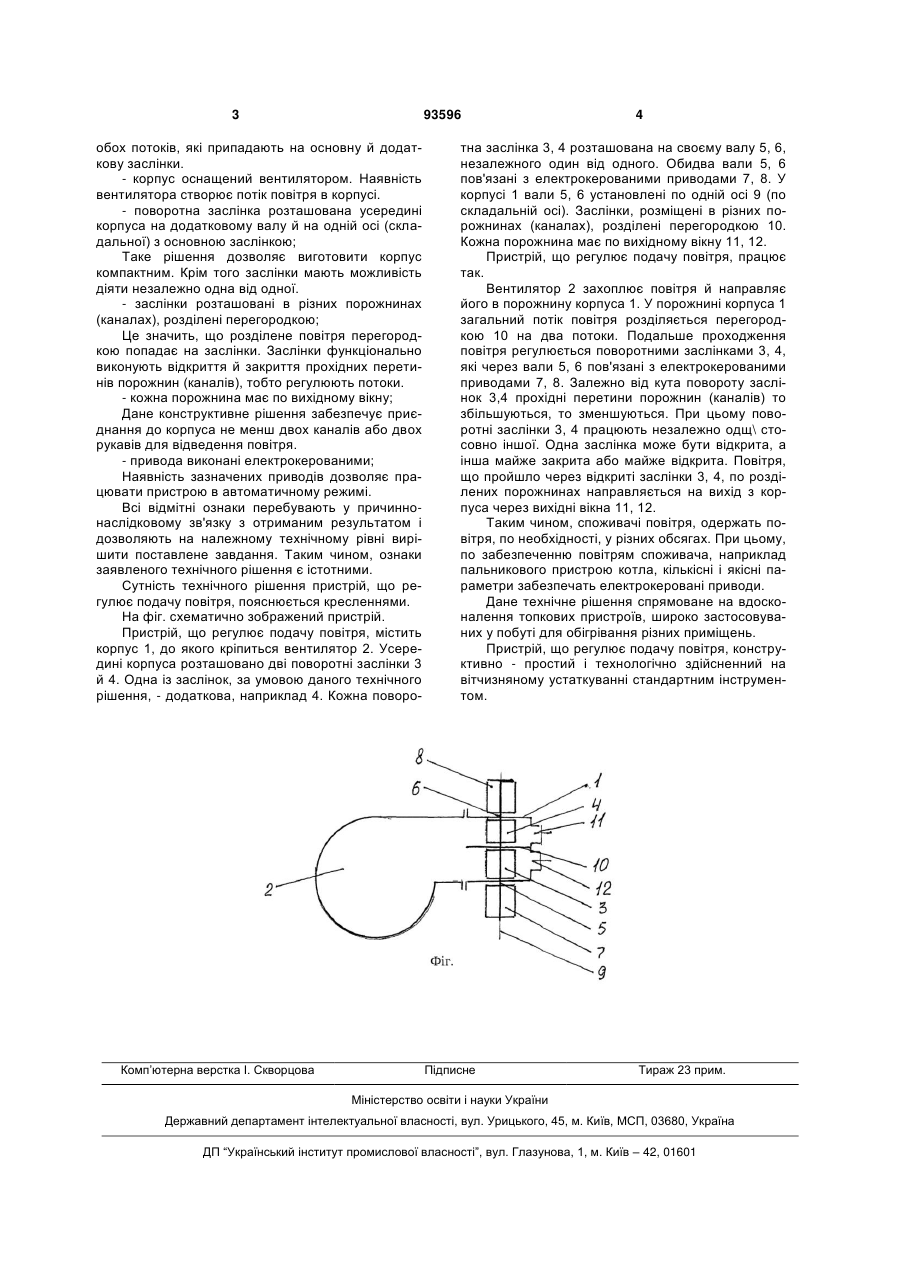

Пристрій, який регулює подачу повітря, що містить корпус, до якого кріпиться привод, усередині корпуса на валу розташована поворотна заслінка, який відрізняється тим, що корпус оснащений вентилятором і додатково оснащений приводом з валом і поворотною заслінкою, що розташована усередині корпуса на одній осі з основною заслінкою, при цьому заслінки розташовані в різних порожнинах і розділені вони перегородкою, причому кожна порожнина має по вихідному вікну, а вищезгадані приводи виконані електрокерованими. (19) (21) a200906220 (22) 16.06.2009 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ГОРДІН АНДРІЙ БОРИСОВИЧ (73) ГОРДІН АНДРІЙ БОРИСОВИЧ (56) UA 5476 C1, 28.12.1994 UA 45709 C2, 15.03.2005 UA 18563 U, 15.11.2006 SU 985593, 30.12.1982 SU 1793163 A1, 07.02.1993 RU 2338126 C1, 10.11.2008 EP 1362732 A1, 19.11.2003 3 93596 обох потоків, які припадають на основну й додаткову заслінки. - корпус оснащений вентилятором. Наявність вентилятора створює потік повітря в корпусі. - поворотна заслінка розташована усередині корпуса на додатковому валу й на одній осі (складальної) з основною заслінкою; Таке рішення дозволяє виготовити корпус компактним. Крім того заслінки мають можливість діяти незалежно одна від одної. - заслінки розташовані в різних порожнинах (каналах), розділені перегородкою; Це значить, що розділене повітря перегородкою попадає на заслінки. Заслінки функціонально виконують відкриття й закриття прохідних перетинів порожнин (каналів), тобто регулюють потоки. - кожна порожнина має по вихідному вікну; Дане конструктивне рішення забезпечує приєднання до корпуса не менш двох каналів або двох рукавів для відведення повітря. - привода виконані електрокерованими; Наявність зазначених приводів дозволяє працювати пристрою в автоматичному режимі. Всі відмітні ознаки перебувають у причиннонаслідковому зв'язку з отриманим результатом і дозволяють на належному технічному рівні вирішити поставлене завдання. Таким чином, ознаки заявленого технічного рішення є істотними. Сутність технічного рішення пристрій, що регулює подачу повітря, пояснюється кресленнями. На фіг. схематично зображений пристрій. Пристрій, що регулює подачу повітря, містить корпус 1, до якого кріпиться вентилятор 2. Усередині корпуса розташовано дві поворотні заслінки 3 й 4. Одна із заслінок, за умовою даного технічного рішення, - додаткова, наприклад 4. Кожна поворо Комп’ютерна верстка І. Скворцова 4 тна заслінка 3, 4 розташована на своєму валу 5, 6, незалежного один від одного. Обидва вали 5, 6 пов'язані з електрокерованими приводами 7, 8. У корпусі 1 вали 5, 6 установлені по одній осі 9 (по складальній осі). Заслінки, розміщені в різних порожнинах (каналах), розділені перегородкою 10. Кожна порожнина має по вихідному вікну 11, 12. Пристрій, що регулює подачу повітря, працює так. Вентилятор 2 захоплює повітря й направляє його в порожнину корпуса 1. У порожнині корпуса 1 загальний потік повітря розділяється перегородкою 10 на два потоки. Подальше проходження повітря регулюється поворотними заслінками 3, 4, які через вали 5, 6 пов'язані з електрокерованими приводами 7, 8. Залежно від кута повороту заслінок 3,4 прохідні перетини порожнин (каналів) то збільшуються, то зменшуються. При цьому поворотні заслінки 3, 4 працюють незалежно одщ\ стосовно іншої. Одна заслінка може бути відкрита, а інша майже закрита або майже відкрита. Повітря, що пройшло через відкриті заслінки 3, 4, по розділених порожнинах направляється на вихід з корпуса через вихідні вікна 11, 12. Таким чином, споживачі повітря, одержать повітря, по необхідності, у різних обсягах. При цьому, по забезпеченню повітрям споживача, наприклад пальникового пристрою котла, кількісні і якісні параметри забезпечать електрокеровані приводи. Дане технічне рішення спрямоване на вдосконалення топкових пристроїв, широко застосовуваних у побуті для обігрівання різних приміщень. Пристрій, що регулює подачу повітря, конструктивно - простий і технологічно здійсненний на вітчизняному устаткуванні стандартним інструментом. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
