Пристрій для вимірювання параметрів голови для проектування головних уборів

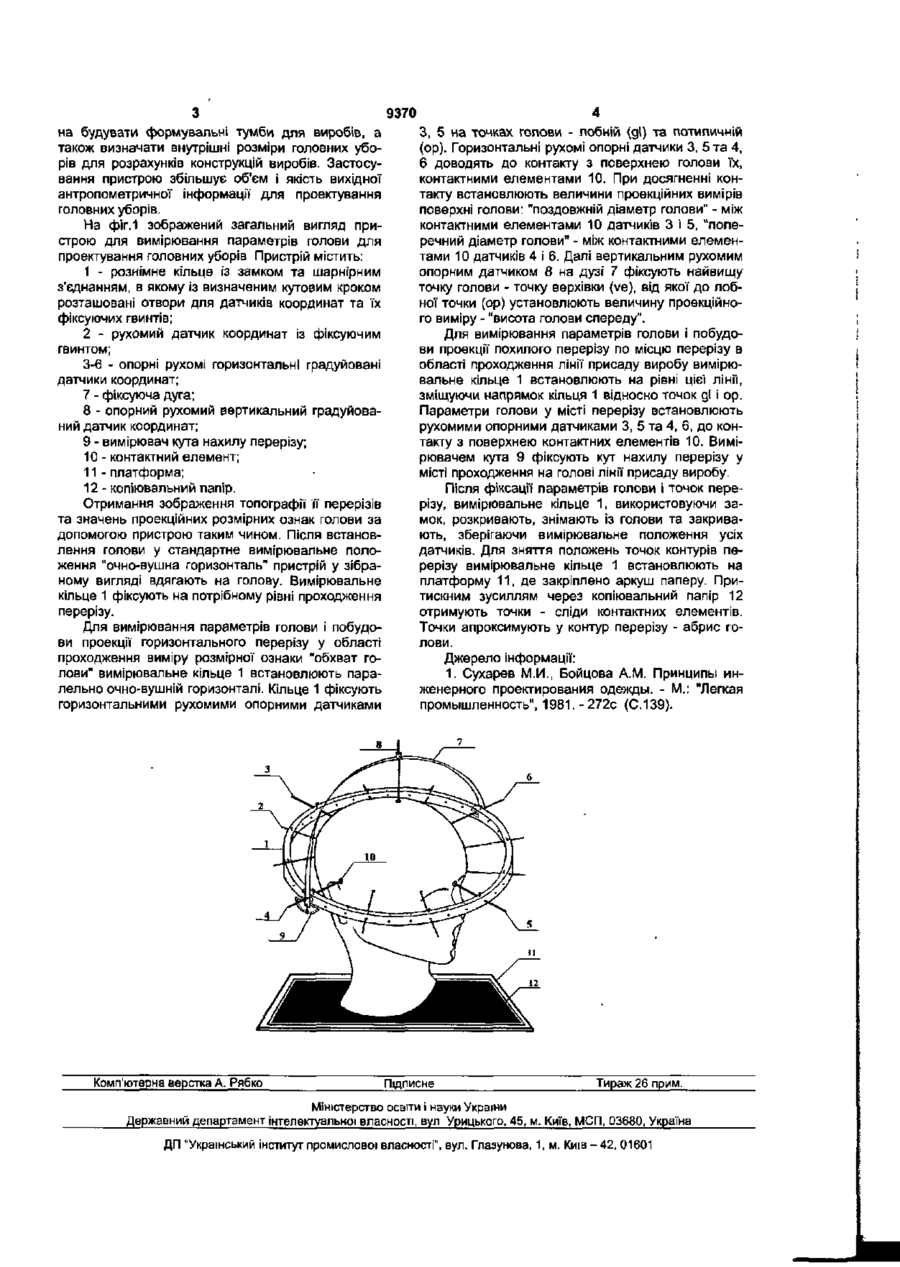

Пристрій для вимірювання параметрів голови, який містить рознімне кільце із замком та шарнірним з'єднанням, в якому із визначеним кутовим Пристрій відноситься до швейного виробництва, зокрема до допоміжних засобів для вимірювання параметрів голови, і може бути використаний для науково-дослідних і практичних робіт по вивченню форми і розміру поверхні голови з метою отримання вихідних даних для створення манекенів голови, виготовлення формувальних тумб для виробів і для розрахунків конструкцій головних уборів на підприємствах швейної промисловості й служби побуту. Відомо прилад, розроблений Ленінградським інститутом текстильної та легкої промисловості, за допомогою якого відбувається процес зчитування вихідної інформації з поверхні фігури людини або манекена. Прилад складається з основи, трьох направляючих стійок, по яких рухаються обід із 120 датчиками та відбивач контурів перерізів. Кожен датчик та обід і відбивач мають електричний привід. Визначення форми поверхні голови здійснюється за проекціями її горизонтальних перерізів [1]. Недоліком існуючого приладу є те, що використовуючи його можна отримати лише проекції горизонтальних перерізів манекену, тому що обід приладу не може змінювати свій рівень нахилу відносно горизонталі. Отримані за допомогою приладу дані частково задовольняють потребу у вихідній інформації для цілей проектування саме головних уборів Тобто, побудована проекція горизонтального перерізу визначає лише форму й розмір голови у місці вимірювання розмірної ознаки "обхват голови" А форма і розмір проекції перерізу, що закладають у розрахунки конструкції виробів і яку будують за місцем розташування на голові лінії присаду виробу, що проходить під ку кроком розташовані отвори для датчиків координат, рухомі датчики координат із фіксуючими гвинтами та контактними елементами; опорні рухомі горизонтальні градуйовані датчики координат із контактними елементами, який відрізняється тим, що додатково містить вертикальний опорний градуйований датчик та механізм зміни положення напрямку вимірювального кільця відносно горизонталі, що складається із фіксуючої дуги і вимірювача кута нахилу вимірювального кільця. том до горизонталі, існуючим приладом не вимірюють. Також, недоліком існуючого приладу можна вважати його великі габаритні розміри та стаціонарність, що ускладнює використання приладу для практичних робіт по створенню головних уборів у промисловості та службі побуту. Метою корисної моделі є створення пристрою, застосування якого для вимірювання параметрів голови при проектування головних убожів дозволило б максимально збільшити об'єм вихідної антропометричної' інформації. Поставлене завдання вирішується тим, що у пристрої розроблений механізм зміни положення рівня розташування вимірювального кільця згідно з рівнем проходженням лінії присаду виробу на голові, та нанесено градуювання на основні опорні датчики координат для вимірювання параметрів голови. Механізм зміни положення рівня розташування вимірювального кільця складається з фіксуючої вертикальної дуги з опорним градуйованим датчиком та вимірювача кута нахилу вимірювального кільця. За допомогою пристрою можна отримати контури перерізів - абриси голови, як горизонтальні так і похилі, за заданим рівнем нахилу вимірювального кільця згідно з рівнем проходження лінії присаду виробу на голові. А також, одночасно із отриманням контуру перерізу, опорними градуйованими датчиками координат пристрою можна вимірять значення трьох проекційних розмірних ознак голови для характеристики форми її поверхні. А саме, значення виміру "повздовжній діаметр голови", "поперечний діаметр голови", "висота голови спереду". За отриманими параметрами мож Г СО о т 9370 на будувати формувальні тумби для виробів, а також визначати внутрішні розміри головних уборів для розрахунків конструкцій виробів. Застосування пристрою збільшує об'єм і якість вихідної антропометричної Інформації для проектування головних уборів. На фіг. 1 зображений загальний вигляд пристрою для вимірювання параметрів голови для проектування головних уборів Пристрій містить: 1 - рознімне кільце із замком та шарнірним з'єднанням, в якому із визначеним кутовим кроком розташовані отвори для датчиків координат та їх фіксуючих гвинтів; 2 - рухомий датчик координат із фіксуючим гвинтом; 3-6 - опорні рухомі горизонтальні градуйовані датчики координат; 7 - фіксуюча дуга; 8 - опорний рухомий вертикальний градуйований датчик координат; 9 -вимірювач кута нахилу перерізу; 10 - контактний елемент; 11 - платформа; 12 - копіювальний папір. Отримання зображення топографії її перерізів та значень проекційних розмірних ознак голови за допомогою пристрою таким чином. Після встановлення голови у стандартне вимірювальне положення "очно-вушна горизонталь" пристрій у зібраному вигляді вдягають на голову. Вимірювальне кільце 1 фіксують на потрібному рівні проходження перерізу. Для вимірювання параметрів голови і побудови проекції горизонтального перерізу у області проходження виміру розмірної ознаки "обхват голови" вимірювальне кільце 1 встановлюють паралельно очно-вушній горизонталі. Кільце 1 фіксують горизонтальними рухомими опорними датчиками Комп'ютерна верстка А. Рябко З, 5 на точках голови - лобній (gl) та потиличній (ор). Горизонтальні рухомі опорні датчики 3, 5 та 4, 6 доводять до контакту з поверхнею голови їх, контактними елементами 10. При досягненні контакту встановлюють величини проекційних вимірів поверхні голови: "поздовжній діаметр голови" - між контактними елементами 10 датчиків 3 і 5, "поперечний діаметр голови" - між контактними елементами 10 датчиків 4 і 6. Далі вертикальним рухомим опорним датчиком 8 на дузі 7 фіксують найвищу точку голови - точку верхівки (ve), від якої до лобної точки (ор) установлюють величину проекційного виміру - "висота голови спереду". Для вимірювання параметрів голови і побудови проекції похилого перерізу по місцю перерізу в області проходження лінії присаду виробу вимірювальне кільце 1 встановлюють на рівні цієї лінії, зміщуючи напрямок кільця 1 відносно точок gl і ор. Параметри голови у місті перерізу встановлюють рухомими опорними датчиками 3, 5 та 4, 6, до контакту з поверхнею контактних елементів 10. Вимірювачем кута 9 фіксують кут нахилу перерізу у місті проходження на голові лінії присаду виробу. Після фіксації параметрів голови і точок перерізу, вимірювальне кільце 1, використовуючи замок, розкривають, знімають із голови та закривають, зберігаючи вимірювальне положення усіх датчиків. Для зняття положень точок контурів перерізу вимірювальне кільце 1 встановлюють на платформу 11, де закріплено аркуш паперу. Притискним зусиллям через копіювальний папір 12 отримують точки - сліди контактних елементів. Точки апроксимують у контур перерізу - абрис голови. Джерело інформації: 1. Сухарев М.И., Бойцова A.M. Принципы инженерного проектирования одежды. - М.: "Легкая промышленность", 1981.-272с (С.139). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
