Прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища

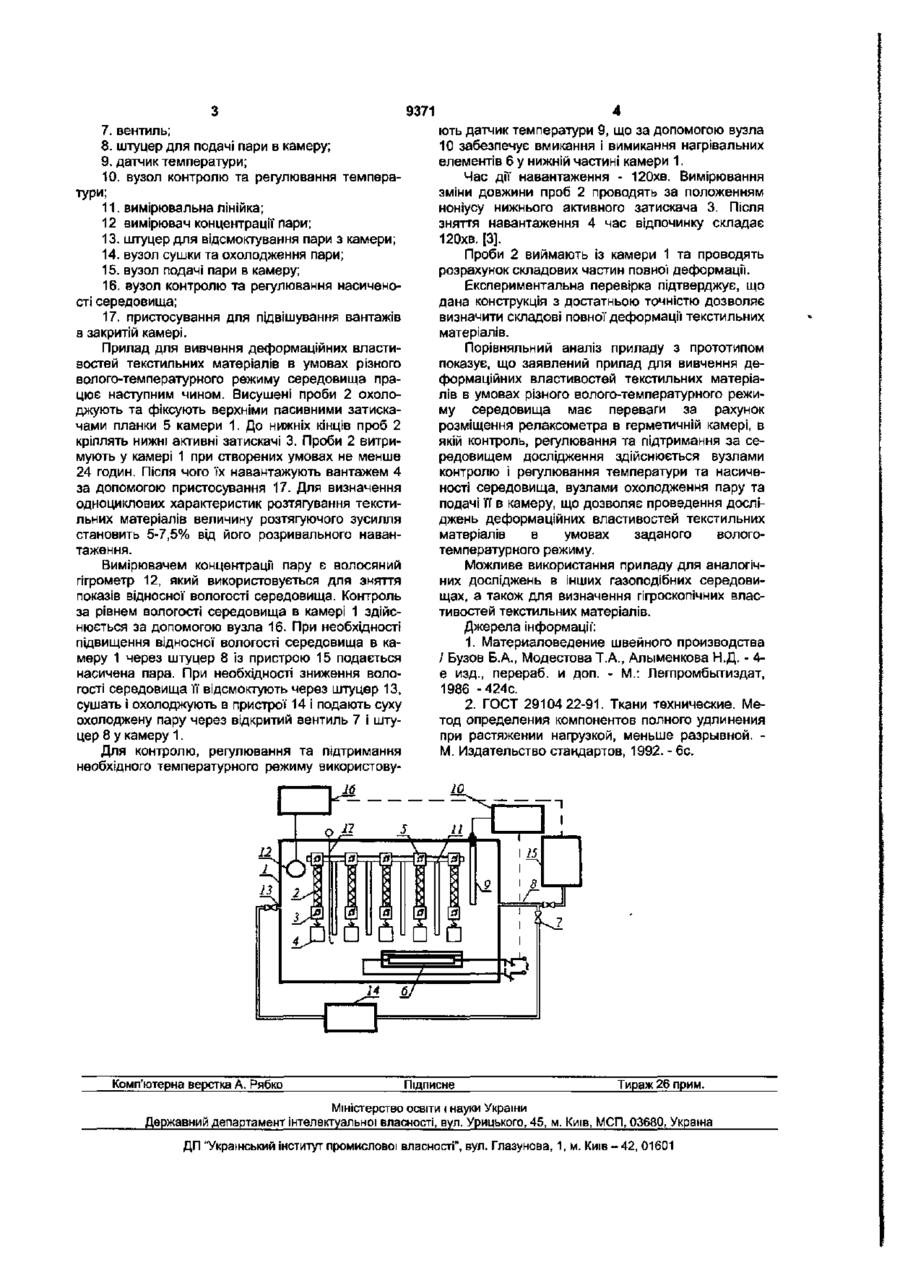

Прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища, який включає верхній пасивний та нижній активний затискачі, до яких прикладають нормоване навантаження, а деформацію проб реєструють за положенням ноніуса нижнього активного затискача відносно шкали вимірювання, який відрізняється тим, що прилад забезпечений герметичною камерою з вимірювачем концентрації пари, контактним термометром та нагрівальними елементами, має вузли контролю та регулювання температури і насиченості середовища, вузли сушіння, охолодження та подачі пари до камери. Корисна модель відноситься до текстильної галузі легкої' промисловості, а саме до приладів для вивчення деформаційних властивостей текстильних матеріалів в умовах різного вологотемпературного режиму середовища. Відомо [1] прилад для дослідження проби матеріалу при постійній деформації, релаксометр типу "стійка", який складається з верхнього пасивного та нижнього активного затискачів проб текстильного матеріалу. До нижнього активного затискача прикладається нормоване навантаження, а деформація проб фіксується за положенням ноніусу нижнього затискача відносно шкали вимірювання. Дослідження деформаційних властивостей текстильних матеріалів проводять за нормальних умов (W=(65±2)%, t = (20±2)С°) [2]. Найбільш близьким за технічною суттю та результатом, що досягається до об'єкту, який заявляється є релаксометр типу Р-МТИЛП, який складається з верхнього та нижнього затискачів проб текстильного матеріалу. Для запобігання впливу маси нижнього рухомого затискача він з'єднаний жорстко зі штоком та противагою, яка урівноважує шток з затискачем На противазі встановлюється вантаж постійного статичного навантаження, діючого на пробу. Переміщення нижнього кінця проби, рівне її видовженню, визначається за шкалою індикатора Прилад устаткований з'ємною термокріокамерою, що дає можливість вивчення релаксаційних процесів в широкому інтервалі температур Недоліком вказаних вище приладів є обмеження можливостей дослідження деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища. Завданням корисної моделі є розширення можливостей дослідження деформаційних властивостей текстильних матеріалів в умовах заданого волого-температурного режиму середовища. Задача вирішується за рахунок того, що прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного вологотемпературного режиму середовища, який включає верхній пасивний та нижній активний затискач з прикладеним до нього нормованим навантаженням, забезпечений герметичною камерою з вимірювачем концентрації пари, контактним термометром та нагрівальними елементами, має вузли контролю та регулювання температури і насиченості середовища, вузли сушки, охолодження та подачі пари до камери. Технічна суть приладу для вивчення деформаційних властивостей текстильних матеріалів в умовах заданого волого-температурного режиму середовища пояснюється кресленням (фіг.1), на якому: 1. герметична камера; 2. проби текстильного матеріалу; З нижній активний затискач з ноніусами; 4. вантаж; 5. верхній пасивний затискач; 6. нагрівальні елементи; [1] 9371 7. вентиль; 8. штуцер для подачі пари в камеру; 9. датчик температури; 10. вузол контролю та регулювання температури; 11. вимірювальна лінійка; 12 вимірювач концентрації пари; 13. штуцер для відсмоктування пари з камери; 14. вузол сушки та охолодження пари; 15. вузол подачі пари в камеру; 16. вузол контролю та регулювання насиченості середовища; 17. пристосування для підвішування вантажів в закритій камері. Прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища працює наступним чином. Висушені проби 2 охолоджують та фіксують верхніми пасивними затискачами планки 5 камери 1. До нижніх кінців проб 2 кріплять нижні активні затискачі 3. Проби 2 витримують у камері 1 при створених умовах не менше 24 годин. Після чого їх навантажують вантажем 4 за допомогою пристосування 17. Для визначення одноциклових характеристик розтягування текстильних матеріалів величину розтягуючого зусилля становить 5-7,5% від його розривального навантаження. Вимірювачем концентрації пару є волосяний гігрометр 12, який використовується для зняття показів відносної вологості середовища. Контроль за рівнем вологості середовища в камері 1 здійснюється за допомогою вузла 16. При необхідності підвищення відносної вологості середовища в камеру 1 через штуцер 8 із пристрою 15 подається насичена пара. При необхідності зниження вологості середовища її відсмоктують через штуцер 13, сушать і охолоджують в пристрої 14 і подають суху охолоджену пару через відкритий вентиль 7 і штуцер 8 у камеру 1. Для контролю, регулювання та підтримання необхідного температурного режиму використову Комп'ютерна верстка А. Рябко ють датчик температури 9, що за допомогою вузла 10 забезпечує вмикання і вимикання нагрівальних елементів 6 у нижній частині камери 1. Час дії навантаження - 120хв. Вимірювання зміни довжини проб 2 проводять за положенням ноніусу нижнього активного затискача 3. Після зняття навантаження 4 час відпочинку складає 120хв. [3]. Проби 2 виймають Із камери 1 та проводять розрахунок складових частин повної деформації. Експериментальна перевірка підтверджує, що дана конструкція з достатньою точністю дозволяє визначити складові повної деформації текстильних матеріалів. Порівняльний аналіз приладу з прототипом показує, що заявлений прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища має переваги за рахунок розміщення релаксометра в герметичній камері, в якій контроль, регулювання та підтримання за середовищем дослідження здійснюється вузлами контролю ї регулювання температури та насиченості середовища, вузлами охолодження пару та подачі її в камеру, що дозволяє проведення досліджень деформаційних властивостей текстильних матеріалів в умовах заданого вологотемпературного режиму. Можливе використання приладу для аналогічних досліджень в інших газоподібних середовищах, а також для визначення гігроскопічних властивостей текстильних матеріалів. Джерела інформації: 1. Материаловедение швейного производства / Вузов Б.А., Модестова Т.А., Алыменкова Н.Д. - 4е изд., перераб. и доп. - М.: Легпромбытиздат, 1986 -424с. 2. ГОСТ 29104 22-91. Ткани технические. Метод определения компонентов полного удлинения при растяжении нагрузкой, меньше разрывной. М. Издательство стандартов, 1992. - 6с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
