Спосіб отримання дифузійного борованого покриття на робочих поверхнях деталей машин
Формула / Реферат
Спосіб отримання дифузійного борованого покриття на робочих поверхнях деталей машин, що включає нанесення на поверхню деталі обмазки, до складу якої входить карбід бору і зв'язуюче, сушіння і нагрівання, який відрізняється тим, що в обмазці як зв'язуюче використовують розчин клею БФ в ацетоні, і вона додатково містить оксид заліза, деревне вугілля та активатор - фторид натрію, при такому співвідношенні (мас. %):
карбід бору
60-55
оксид заліза
20-15
деревне вугілля
8-12
фторид натрію
1-3
клей БФ
8-10
ацетон
3-5,
а нагрівання проводять при температурі 1150-1200 °С протягом 20-25 секунд струмами високої частоти.
Текст

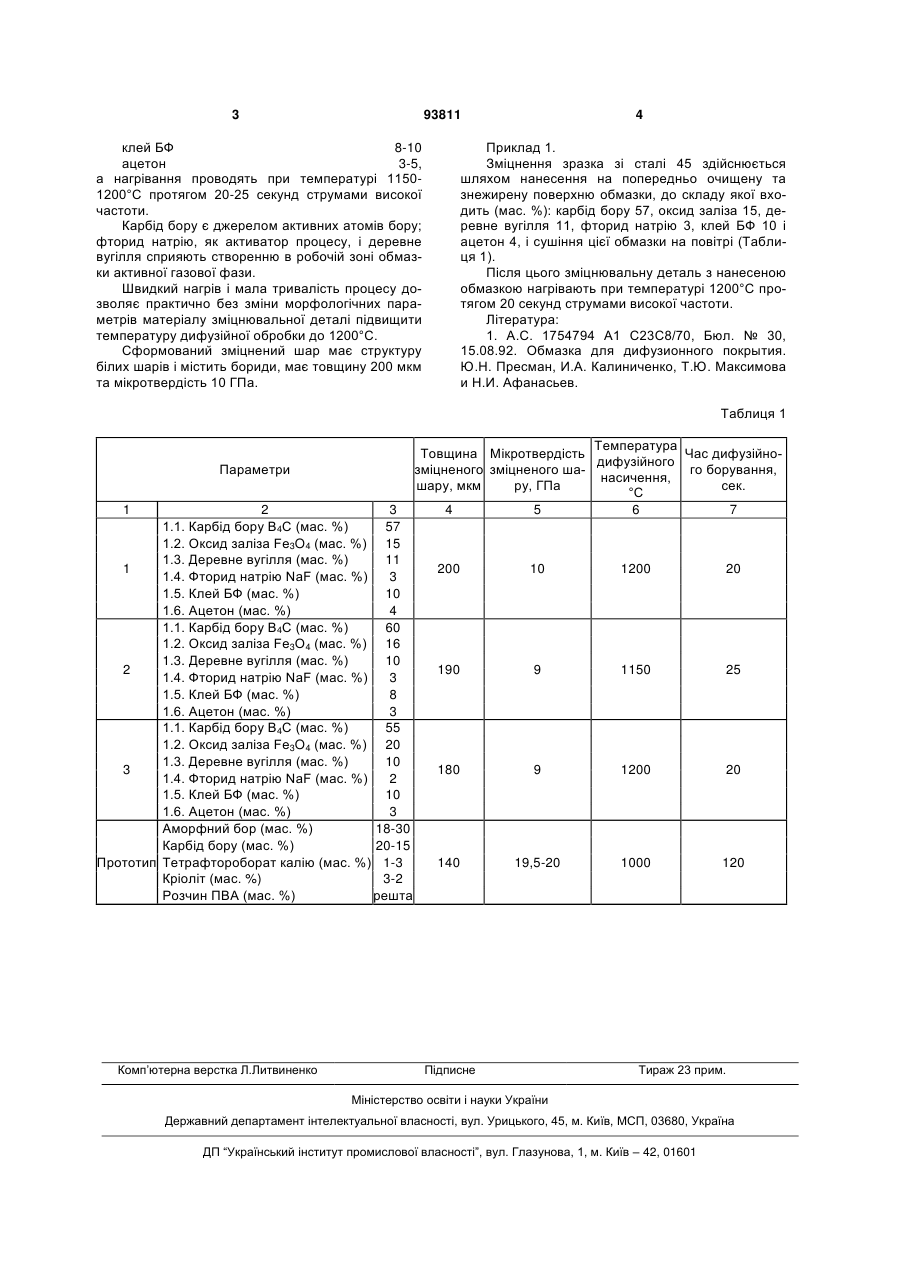

Спосіб отримання дифузійного борованого покриття на робочих поверхнях деталей машин, що включає нанесення на поверхню деталі обмазки, до складу якої входить карбід бору і зв'язуюче, 3 93811 клей БФ 8-10 ацетон 3-5, а нагрівання проводять при температурі 11501200°С протягом 20-25 секунд струмами високої частоти. Карбід бору є джерелом активних атомів бору; фторид натрію, як активатор процесу, і деревне вугілля сприяють створенню в робочій зоні обмазки активної газової фази. Швидкий нагрів і мала тривалість процесу дозволяє практично без зміни морфологічних параметрів матеріалу зміцнювальної деталі підвищити температуру дифузійної обробки до 1200°С. Сформований зміцнений шар має структуру білих шарів і містить бориди, має товщину 200 мкм та мікротвердість 10 ГПа. 4 Приклад 1. Зміцнення зразка зі сталі 45 здійснюється шляхом нанесення на попередньо очищену та знежирену поверхню обмазки, до складу якої входить (мас. %): карбід бору 57, оксид заліза 15, деревне вугілля 11, фторид натрію 3, клей БФ 10 і ацетон 4, і сушіння цієї обмазки на повітрі (Таблиця 1). Після цього зміцнювальну деталь з нанесеною обмазкою нагрівають при температурі 1200°С протягом 20 секунд струмами високої частоти. Література: 1. А.С. 1754794 A1 C23С8/70, Бюл. № 30, 15.08.92. Обмазка для дифузионного покрытия. Ю.Н. Пресман, И.А. Калиниченко, Т.Ю. Максимова и Н.И. Афанасьев. Таблиця 1 Параметри 1 2 3 1.1. Карбід бору В4С (мас. %) 57 1.2. Оксид заліза Fе3O4 (мас. %) 15 1.3. Деревне вугілля (мас. %) 11 1 1.4. Фторид натрію NaF (мас. %) 3 1.5. Клей БФ (мас. %) 10 1.6. Ацетон (мас. %) 4 1.1. Карбід бору В4С (мас. %) 60 1.2. Оксид заліза Fе3О4 (мас. %) 16 1.3. Деревне вугілля (мас. %) 10 2 1.4. Фторид натрію NaF (мас. %) 3 1.5. Клей БФ (мас. %) 8 1.6. Ацетон (мас. %) 3 1.1. Карбід бору В4С (мас. %) 55 1.2. Оксид заліза Fe3O4 (мас. %) 20 1.3. Деревне вугілля (мас. %) 10 3 1.4. Фторид натрію NaF (мас. %) 2 1.5. Клей БФ (мас. %) 10 1.6. Ацетон (мас. %) 3 Аморфний бор (мас. %) 18-30 Карбід бору (мас. %) 20-15 Прототип Тетрафтороборат калію (мас. %) 1-3 Кріоліт (мас. %) 3-2 Розчин ПВА (мас. %) решта Комп’ютерна верстка Л.Литвиненко Температура Товщина Мікротвердість Час дифузійнодифузійного зміцненого зміцненого шаго борування, насичення, шару, мкм ру, ГПа сек. °С 4 5 6 7 200 10 1200 20 190 9 1150 25 180 9 1200 20 140 19,5-20 1000 120 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing of diffusion borated coating on working surfaces of details of machines
Автори англійськоюStetsko Andrii Yevhenovych
Назва патенту російськоюСпособ получения диффузионного борированного покрытия ha рабочих поверхностях деталей машин
Автори російськоюСтецько Андрей Евгеньевич
МПК / Мітки
МПК: C23C 10/00, C23C 10/02, C23C 12/00, B05D 1/00
Мітки: робочих, борованого, покриття, поверхнях, спосіб, дифузійного, деталей, машин, отримання
