Акумуляторна батарея

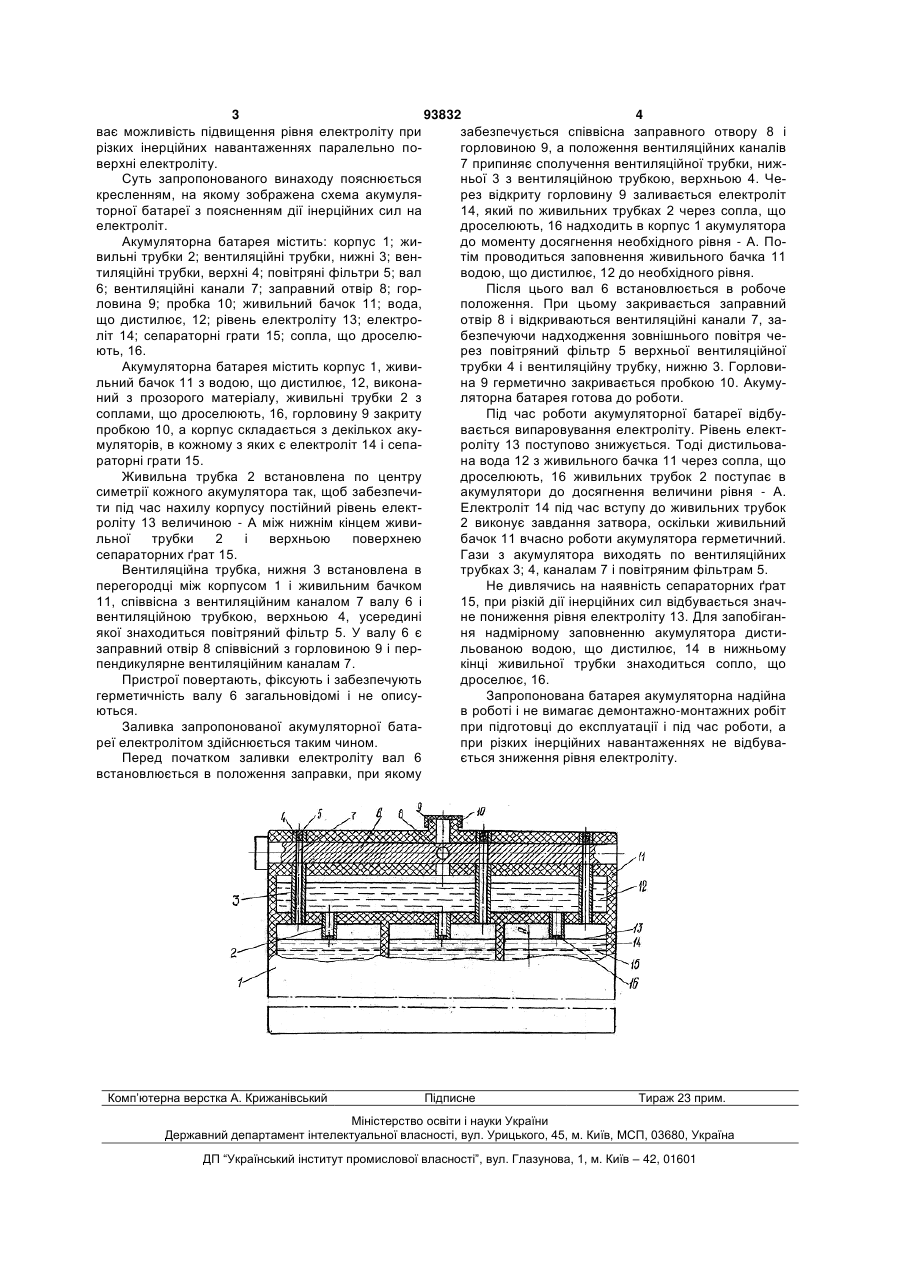

Акумуляторна батарея, що містить корпус з електролітом, сепараторними гратами і живильним бачком, виконаним з прозорого матеріалу, живильні і вентиляційні трубки, які забезпечені повітряними фільтрами і встановлені вертикально, заливну горловину з пробкою, яка відрізняється тим, що в розрив вентиляційних трубок і горловини введений вал з вентиляційними каналами, перпендикулярно розташованими до заправного отвору, а нижні кінці живильних трубок виконані з дроселюючими соплами. (19) (21) a201005511 (22) 05.05.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ДІКОВ КОСТЯНТИН ІВАНОВИЧ, МЕЛЬНИК ОЛЕКСАНДР ТРОХИМОВИЧ, ДОНДУК ІРИНА АНАТОЛІЇВНА (73) ДІКОВ КОСТЯНТИН ІВАНОВИЧ, МЕЛЬНИК ОЛЕКСАНДР ТРОХИМОВИЧ, ДОНДУК ІРИНА АНАТОЛІЇВНА (56) SU 195512 A1 , 04.05.1967 SU 255870 A1, 28.10.969 DE 3319917 A1,08.12.1983 US 1403041 A, 24.08.1922 US 4353968 A, 12.10.1982 3 93832 4 ває можливість підвищення рівня електроліту при забезпечується співвісна заправного отвору 8 і різких інерційних навантаженнях паралельно погорловиною 9, а положення вентиляційних каналів верхні електроліту. 7 припиняє сполучення вентиляційної трубки, нижСуть запропонованого винаходу пояснюється ньої 3 з вентиляційною трубкою, верхньою 4. Чекресленням, на якому зображена схема акумулярез відкриту горловину 9 заливається електроліт торної батареї з поясненням дії інерційних сил на 14, який по живильних трубках 2 через сопла, що електроліт. дроселюють, 16 надходить в корпус 1 акумулятора Акумуляторна батарея містить: корпус 1; жидо моменту досягнення необхідного рівня - А. Повильні трубки 2; вентиляційні трубки, нижні 3; вентім проводиться заповнення живильного бачка 11 тиляційні трубки, верхні 4; повітряні фільтри 5; вал водою, що дистилює, 12 до необхідного рівня. 6; вентиляційні канали 7; заправний отвір 8; горПісля цього вал 6 встановлюється в робоче ловина 9; пробка 10; живильний бачок 11; вода, положення. При цьому закривається заправний що дистилює, 12; рівень електроліту 13; електроотвір 8 і відкриваються вентиляційні канали 7, заліт 14; сепараторні грати 15; сопла, що дроселюбезпечуючи надходження зовнішнього повітря чеють, 16. рез повітряний фільтр 5 верхньої вентиляційної Акумуляторна батарея містить корпус 1, живитрубки 4 і вентиляційну трубку, нижню 3. Горловильний бачок 11 з водою, що дистилює, 12, виконана 9 герметично закривається пробкою 10. Акумуний з прозорого матеріалу, живильні трубки 2 з ляторна батарея готова до роботи. соплами, що дроселюють, 16, горловину 9 закриту Під час роботи акумуляторної батареї відбупробкою 10, а корпус складається з декількох акувається випаровування електроліту. Рівень електмуляторів, в кожному з яких є електроліт 14 і сепароліту 13 поступово знижується. Тоді дистильовараторні грати 15. на вода 12 з живильного бачка 11 через сопла, що Живильна трубка 2 встановлена по центру дроселюють, 16 живильних трубок 2 поступає в симетрії кожного акумулятора так, щоб забезпечиакумулятори до досягнення величини рівня - А. ти під час нахилу корпусу постійний рівень електЕлектроліт 14 під час вступу до живильних трубок роліту 13 величиною - А між нижнім кінцем живи2 виконує завдання затвора, оскільки живильний льної трубки 2 і верхньою поверхнею бачок 11 вчасно роботи акумулятора герметичний. сепараторних ґрат 15. Гази з акумулятора виходять по вентиляційних Вентиляційна трубка, нижня 3 встановлена в трубках 3; 4, каналам 7 і повітряним фільтрам 5. перегородці між корпусом 1 і живильним бачком Не дивлячись на наявність сепараторних ґрат 11, співвісна з вентиляційним каналом 7 валу 6 і 15, при різкій дії інерційних сил відбувається значвентиляційною трубкою, верхньою 4, усередині не пониження рівня електроліту 13. Для запобіганякої знаходиться повітряний фільтр 5. У валу 6 є ня надмірному заповненню акумулятора дистизаправний отвір 8 співвісний з горловиною 9 і перльованою водою, що дистилює, 14 в нижньому пендикулярне вентиляційним каналам 7. кінці живильної трубки знаходиться сопло, що Пристрої повертають, фіксують і забезпечують дроселює, 16. герметичність валу 6 загальновідомі і не описуЗапропонована батарея акумуляторна надійна ються. в роботі і не вимагає демонтажно-монтажних робіт Заливка запропонованої акумуляторної батапри підготовці до експлуатації і під час роботи, а реї електролітом здійснюється таким чином. при різких інерційних навантаженнях не відбуваПеред початком заливки електроліту вал 6 ється зниження рівня електроліту. встановлюється в положення заправки, при якому Комп’ютерна верстка А. Крижанівський Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
