Спосіб вимірювання амплітуди коливань дифузно відбиваючого об’єкта

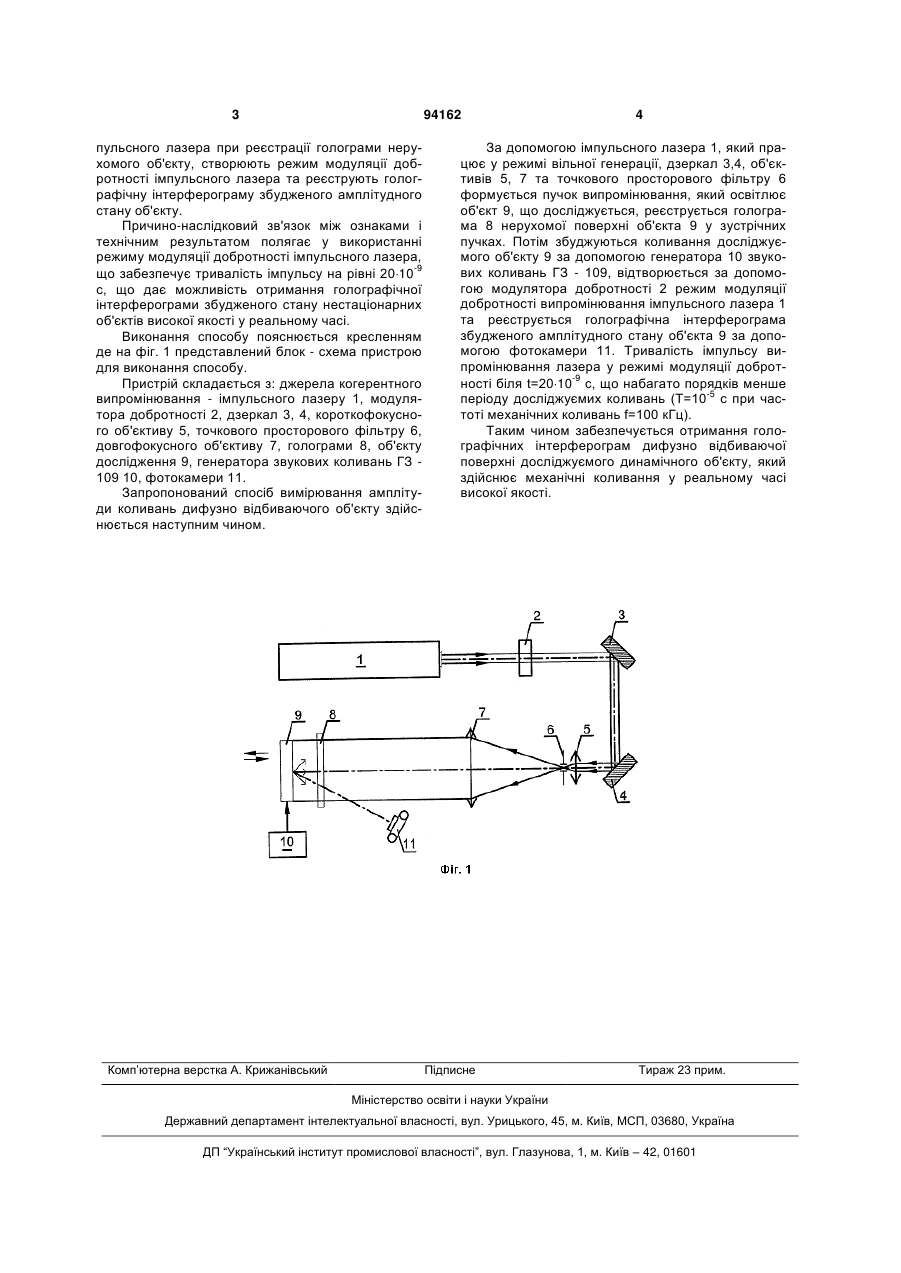

Спосіб вимірювання амплітуди коливань дифузно відбиваючого об'єкта, що включає реєстрацію голограми нерухомого об'єкта, збудження коливань досліджуваного об'єкта та реєстрацію голографічної інтерферограми у реальному часі, який відрізняється тим, що використовують режим вільної генерації імпульсного лазера при реєстрації голограми нерухомого об'єкта, створюють режим модуляції добротності імпульсного лазера та реєструють голографічну інтерферограму збудженого амплітудного стану об'єкта. Винахід відноситься до галузі контрольновимірювальної техніки і призначений для визначення розподілу амплітуди коливань по поверхні об'єкту який досліджується, наприклад, лопатки турбіни, методом голографічної інтерферометри. Відомий спосіб дослідження деформацій дифузно відбиваючого об'єкту [наприклад, Островский Ю. И., Бутусов М. М., Островская Г. В. Голографическая интерферометрия. - М.: Наука, 1977. С. 83 ... 84], в якому спочатку реєструється голограма нерухомої поверхні об'єкту, що досліджується, потім реєструється інтерферограма деформованої поверхні об'єкту у реальному часі. Недоліком цього способу є неможливість вимірювання амплітуди коливань об'єкту, тому що час реєстрації інтерферограми більше періоду механічних коливань досліджуємого об’єкту. За прототип обрано спосіб вимірювання амплітуди коливань методом голографічної інтерферометрії осереднення по часу [Джоунс Р., Уайкс К. Голографическая и спекл - интерферометрия. - М.: Мир, 1986. - С. 110 ... 112]. Сутність способу - про тотипу полягає у тому, що поверхню об'єкта, який здійснює механічні коливання, освітлюють неперервним когерентним випромінюванням лазера та реєструють голографічну інтерферограму об'єкта, за допомогою якої визначають розподіл амплітуди коливань по поверхні об'єкта. Недоліком цього способу - прототипу є невисока точність вимірювання та неможливість дослідження динамічних об'єктів, які, наприклад, обертаються, у реальному часі. В основу винаходу поставлена задача створення умов для вимірювання амплітуди коливань динамічних об'єктів у реальному часі та підвищення точності вимірювань. Поставлена задача вирішується тим, що у запропонованому способі вимірювання амплітуди коливань дифузно відбиваючого об'єкту, що включає реєстрацію голограми нерухомої поверхні досліджуємого об'єкту, збудження механічних коливань, реєстрацію голографічної інтерферограми у реальному часі, відповідно запропонованого винаходу, використовують режим вільної генерації ім (19) UA (11) 94162 (13) (21) a200911607 (22) 13.11.2009 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) МОВЧАН СЕРГІЙ ІВАНОВИЧ, МОРОЗОВ МИКОЛА ВІКТОРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) SU 1394879 A1, 10.09.2005 JP 2006118989 A, 11.05.2006 JP 2008154226 A, 03.07.2008 US 5394233 A, 28.02.1995 Дашкевич В. И., Нижник М. Н. Применение моноимпульсного Nd:YAlO3-лазера периодического действия для фототермопластической регистрации стробоголографических интерферограмм // Приборы и техн. эксперим. - 2000. - № 2. - C. 119-123. Рус. 2000-11 FI02 [ВИНИТИ] Тюшкевич Б. Н., Дашкевич В. И. Голографическая регистрация объектов при модуляции добротности рубинового лазера электрооптическим затвором и C2 1 3 94162 пульсного лазера при реєстрації голограми нерухомого об'єкту, створюють режим модуляції добротності імпульсного лазера та реєструють голографічну інтерферограму збудженого амплітудного стану об'єкту. Причино-наслідковий зв'язок між ознаками і технічним результатом полягає у використанні режиму модуляції добротності імпульсного лазера, що забезпечує тривалість імпульсу на рівні 2010-9 с, що дає можливість отримання голографічної інтерферограми збудженого стану нестаціонарних об'єктів високої якості у реальному часі. Виконання способу пояснюється кресленням де на фіг. 1 представлений блок - схема пристрою для виконання способу. Пристрій складається з: джерела когерентного випромінювання - імпульсного лазеру 1, модулятора добротності 2, дзеркал 3, 4, короткофокусного об'єктиву 5, точкового просторового фільтру 6, довгофокусного об'єктиву 7, голограми 8, об'єкту дослідження 9, генератора звукових коливань ГЗ 109 10, фотокамери 11. Запропонований спосіб вимірювання амплітуди коливань дифузно відбиваючого об'єкту здійснюється наступним чином. Комп’ютерна верстка А. Крижанівський 4 За допомогою імпульсного лазера 1, який працює у режимі вільної генерації, дзеркал 3,4, об'єктивів 5, 7 та точкового просторового фільтру 6 формується пучок випромінювання, який освітлює об'єкт 9, що досліджується, реєструється голограма 8 нерухомої поверхні об'єкта 9 у зустрічних пучках. Потім збуджуються коливання досліджуємого об'єкту 9 за допомогою генератора 10 звукових коливань ГЗ - 109, відтворюється за допомогою модулятора добротності 2 режим модуляції добротності випромінювання імпульсного лазера 1 та реєструється голографічна інтерферограма збудженого амплітудного стану об'єкта 9 за допомогою фотокамери 11. Тривалість імпульсу випромінювання лазера у режимі модуляції добротності біля t=2010-9 с, що набагато порядків менше періоду досліджуємих коливань (Т=10-5 с при частоті механічних коливань f=100 кГц). Таким чином забезпечується отримання голографічних інтерферограм дифузно відбиваючої поверхні досліджуємого динамічного об'єкту, який здійснює механічні коливання у реальному часі високої якості. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
