Гаситель пульсації тиску

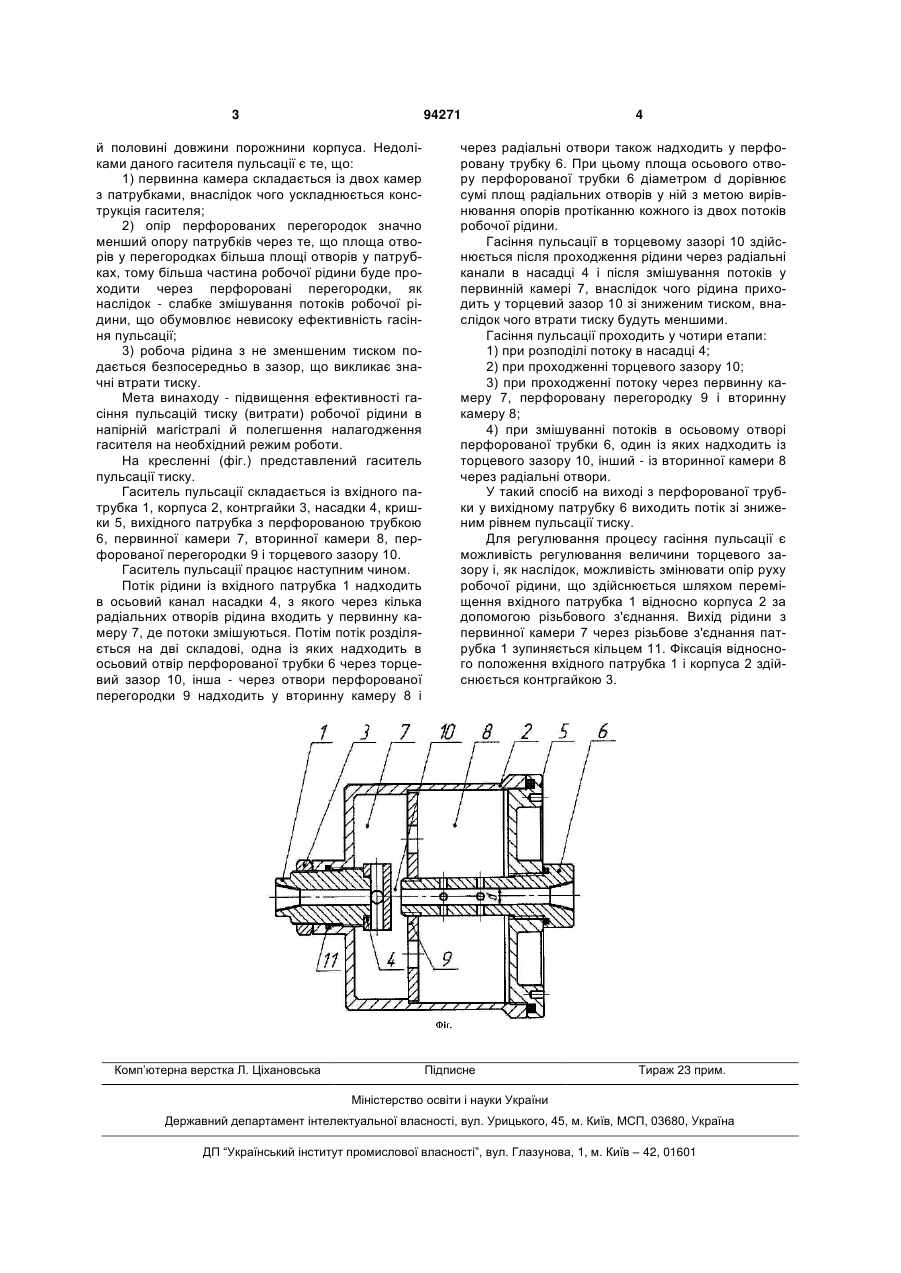

1. Гаситель пульсації, що містить первинний патрубок з насадкою, вторинний патрубок з перфорованою трубкою, первинну і вторинну камери та торцевий зазор, який відрізняється тим, що робоча рідина з насадки виходить декількома потоками, які змішуються в первинній камері, а потім одна частина робочої рідини надходить через торцевий зазор у вторинний патрубок, а інша - через перфоровану перегородку у вторинну камеру, потім через радіальні отвори у вторинний патрубок, у якому відбувається змішування потоків, за рахунок чого відбувається падіння тиску й гасіння енергії потоку. 2. Гаситель пульсації за п. 1, який відрізняється тим, що для регулювання процесу гасіння пульсації тиску величина опору торцевого зазору є змінною. Пропонується гаситель пульсації тиску, що відноситься до машинобудування і може знайти застосування в пристроях з гідроприводом. Вхідний патрубок 1 установлений у корпусі 2 за допомогою різьбового з'єднання. На патрубок 1 нагвинчені з одного боку контргайка 3, з іншого боку - насадка 4 з осьовим і декількома радіальними отворами. Порожнина корпуса 2 розділена перегородкою 9 на первинну камеру 7 і вторинну камеру 8, що закрита кришкою 5. У центральний отвір перегородки 8 установлений вихідний патрубок 6 з перфорованою трубкою. Торцеві поверхні насадки 4 і перфорована трубка 6 утворюють торцевий зазор 10. Відомий регульований гаситель пульсації, виконаний у вигляді труби з тупиковими камерами, утвореними перегородкою, розташованою всередині труби між рядами отворів, охоплених зовнішнім рухливим циліндричним корпусом [а. с. СРСР №1622708, кл. F16L55/04, 1991]. З метою підвищення якості настроювання гасителя, корпус виконаний у вигляді двох частин, з'єднаних між собою різьбовим з'єднанням. Недоліками даного гасителя пульсації є те, що: 1) регулювання відбувається за рахунок зміни об'єму, тому ефект від регулювання є незначний; 2) виникає необхідність ущільнення рухомого різьбового з'єднання великого діаметра. Найближчим до гасителя, що пропонується, є гаситель пульсації, що містить корпус із приєднувальними штуцерами, розміщені в корпусі перфоровані перегородки із проточним трубопроводом, установленим співвісно зі штуцерами, при цьому штуцери виконані зі звуженими вглиб корпуса конічними насадками, які мають можливість осьового переміщення, а трубопровід - із установленими на кінцях конічними розтрубами, які розширюються в напрямку штуцерів [а.с. СРСР №1399574, кл. F16L55/04, 1986]. З метою підвищення ефективності гасіння пульсацій робочого середовища, трубопровід виконаний у вигляді двох співвісно встановлених із зазором один щодо одного патрубків, суміжні кінці яких закріплені на додатково встановлених у корпусі перфорованих перегородках, причому довжини патрубків рівні відповідно чверті (19) UA (11) 94271 (13) C2 (21) a200900654 (22) 29.01.2009 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) САХНО ЮРІЙ ОЛЕКСІЙОВИЧ, ФЕДОРИНЕНКО ДМИТРО ЮРІЙОВИЧ, ВОЛИК ВІКТОР СЕРГІЙОВИЧ (73) ЧЕРНІГІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) RU 2083909 C1, 10.07.1997 RU 2311584 C2, 20.05.2007 SU 1399574 A1, 30.05.1988 SU 1229506 A1, 07.05.1986 US 2429297 A, 21.10.1947 SU 1216544 A, 07.03.1986 SU 1504415 A1, 30.08.1989 SU 1622708 A1, 23.01.1991 SU 1798582 A1, 28.02.1993 US 2401570 A, 04.06.1946 DE 1242420 A, 15.06.1967 3 94271 й половині довжини порожнини корпуса. Недоліками даного гасителя пульсації є те, що: 1) первинна камера складається із двох камер з патрубками, внаслідок чого ускладнюється конструкція гасителя; 2) опір перфорованих перегородок значно менший опору патрубків через те, що площа отворів у перегородках більша площі отворів у патрубках, тому більша частина робочої рідини буде проходити через перфоровані перегородки, як наслідок - слабке змішування потоків робочої рідини, що обумовлює невисоку ефективність гасіння пульсації; 3) робоча рідина з не зменшеним тиском подається безпосередньо в зазор, що викликає значні втрати тиску. Мета винаходу - підвищення ефективності гасіння пульсацій тиску (витрати) робочої рідини в напірній магістралі й полегшення налагодження гасителя на необхідний режим роботи. На кресленні (фіг.) представлений гаситель пульсації тиску. Гаситель пульсації складається із вхідного патрубка 1, корпуса 2, контргайки 3, насадки 4, кришки 5, вихідного патрубка з перфорованою трубкою 6, первинної камери 7, вторинної камери 8, перфорованої перегородки 9 і торцевого зазору 10. Гаситель пульсації працює наступним чином. Потік рідини із вхідного патрубка 1 надходить в осьовий канал насадки 4, з якого через кілька радіальних отворів рідина входить у первинну камеру 7, де потоки змішуються. Потім потік розділяється на дві складові, одна із яких надходить в осьовий отвір перфорованої трубки 6 через торцевий зазор 10, інша - через отвори перфорованої перегородки 9 надходить у вторинну камеру 8 і Комп’ютерна верстка Л. Ціхановська 4 через радіальні отвори також надходить у перфоровану трубку 6. При цьому площа осьового отвору перфорованої трубки 6 діаметром d дорівнює сумі площ радіальних отворів у ній з метою вирівнювання опорів протіканню кожного із двох потоків робочої рідини. Гасіння пульсації в торцевому зазорі 10 здійснюється після проходження рідини через радіальні канали в насадці 4 і після змішування потоків у первинній камері 7, внаслідок чого рідина приходить у торцевий зазор 10 зі зниженим тиском, внаслідок чого втрати тиску будуть меншими. Гасіння пульсації проходить у чотири етапи: 1) при розподілі потоку в насадці 4; 2) при проходженні торцевого зазору 10; 3) при проходженні потоку через первинну камеру 7, перфоровану перегородку 9 і вторинну камеру 8; 4) при змішуванні потоків в осьовому отворі перфорованої трубки 6, один із яких надходить із торцевого зазору 10, інший - із вторинної камери 8 через радіальні отвори. У такий спосіб на виході з перфорованої трубки у вихідному патрубку 6 виходить потік зі зниженим рівнем пульсації тиску. Для регулювання процесу гасіння пульсації є можливість регулювання величини торцевого зазору і, як наслідок, можливість змінювати опір руху робочої рідини, що здійснюється шляхом переміщення вхідного патрубка 1 відносно корпуса 2 за допомогою різьбового з'єднання. Вихід рідини з первинної камери 7 через різьбове з'єднання патрубка 1 зупиняється кільцем 11. Фіксація відносного положення вхідного патрубка 1 і корпуса 2 здійснюється контргайкою 3. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
