Відцентровий млин

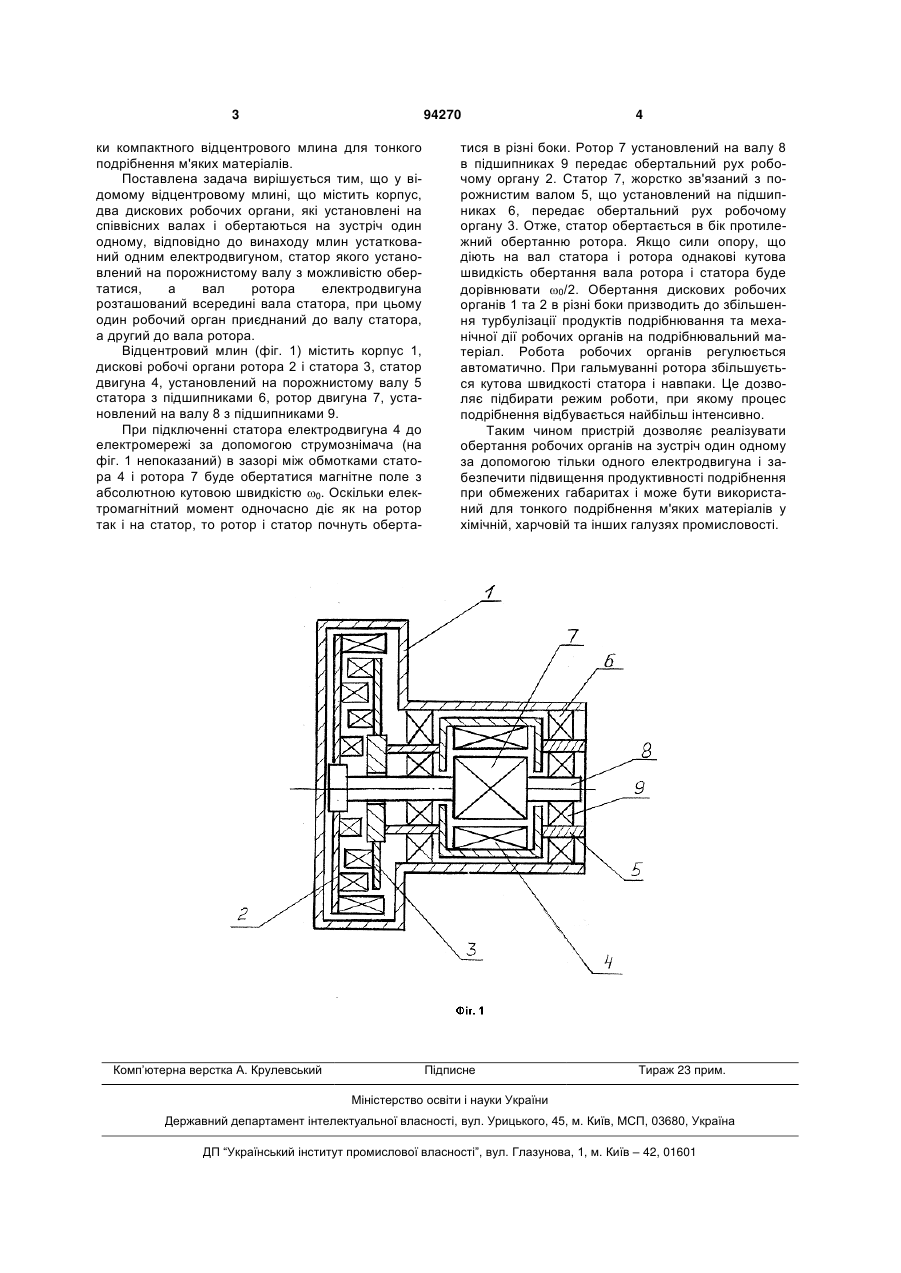

Відцентровий млин, що містить корпус з завантажувальним і розвантажувальним пристроями, два дискові робочі органи, розміщені в корпусі і установлені на співвісних валах з можливістю обертання назустріч один одному, який відрізняється тим, що млин устаткований одним електродвигуном, статор якого установлений на порожнистому валу з можливістю обертатися, а вал ротора електродвигуна розташований всередині вала статора, при цьому один робочий орган приєднаний до вала статора, а другий до вала ротора. (19) (21) a200900625 (22) 28.01.2009 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ВИНОГРАДОВ БОРИС ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" (56) SU 1808373 A1; 15.04.1993 WO 2006123010 A1; 23.11.2006 RU 2125363 C1; 27.01.1999 SU 1519890 A1; 07.11.1989 RU 2279316 C2; 10.07.2006 3 94270 ки компактного відцентрового млина для тонкого подрібнення м'яких матеріалів. Поставлена задача вирішується тим, що у відомому відцентровому млині, що містить корпус, два дискових робочих органи, які установлені на співвісних валах і обертаються на зустріч один одному, відповідно до винаходу млин устаткований одним електродвигуном, статор якого установлений на порожнистому валу з можливістю обертатися, а вал ротора електродвигуна розташований всередині вала статора, при цьому один робочий орган приєднаний до валу статора, а другий до вала ротора. Відцентровий млин (фіг. 1) містить корпус 1, дискові робочі органи ротора 2 і статора 3, статор двигуна 4, установлений на порожнистому валу 5 статора з підшипниками 6, ротор двигуна 7, установлений на валу 8 з підшипниками 9. При підключенні статора електродвигуна 4 до електромережі за допомогою струмознімача (на фіг. 1 непоказаний) в зазорі між обмотками статора 4 і ротора 7 буде обертатися магнітне поле з абсолютною кутовою швидкістю 0. Оскільки електромагнітний момент одночасно діє як на ротор так і на статор, то ротор і статор почнуть оберта Комп’ютерна верстка А. Крулевський 4 тися в різні боки. Ротор 7 установлений на валу 8 в підшипниках 9 передає обертальний рух робочому органу 2. Статор 7, жорстко зв'язаний з порожнистим валом 5, що установлений на підшипниках 6, передає обертальний рух робочому органу 3. Отже, статор обертається в бік протилежний обертанню ротора. Якщо сили опору, що діють на вал статора і ротора однакові кутова швидкість обертання вала ротора і статора буде дорівнювати 0/2. Обертання дискових робочих органів 1 та 2 в різні боки призводить до збільшення турбулізації продуктів подрібнювання та механічної дії робочих органів на подрібнювальний матеріал. Робота робочих органів регулюється автоматично. При гальмуванні ротора збільшується кутова швидкості статора і навпаки. Це дозволяє підбирати режим роботи, при якому процес подрібнення відбувається найбільш інтенсивно. Таким чином пристрій дозволяє реалізувати обертання робочих органів на зустріч один одному за допомогою тільки одного електродвигуна і забезпечити підвищення продуктивності подрібнення при обмежених габаритах і може бути використаний для тонкого подрібнення м'яких матеріалів у хімічній, харчовій та інших галузях промисловості. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
