Трансформатор для зварювання
Номер патенту: 94540
Опубліковано: 10.05.2011
Автори: Брагіда Євгеній Михайлович, Брагіда Михайло Васильович, Гаврилюк Вячеслав Володимирович
Формула / Реферат
Трансформатор для зварювання, який складається із двох тороїдальних магнітопроводів, на які намотані обмотки по всьому магнітопроводу, який відрізняється тим, що другий тороїдальний магнітопровід з однією обмоткою зв'язаний з першим магнітопроводом додатковою обмоткою, яка з'єднана із вторинною обмоткою першого магнітопроводу та обмоткою другого магнітопроводу.
Текст

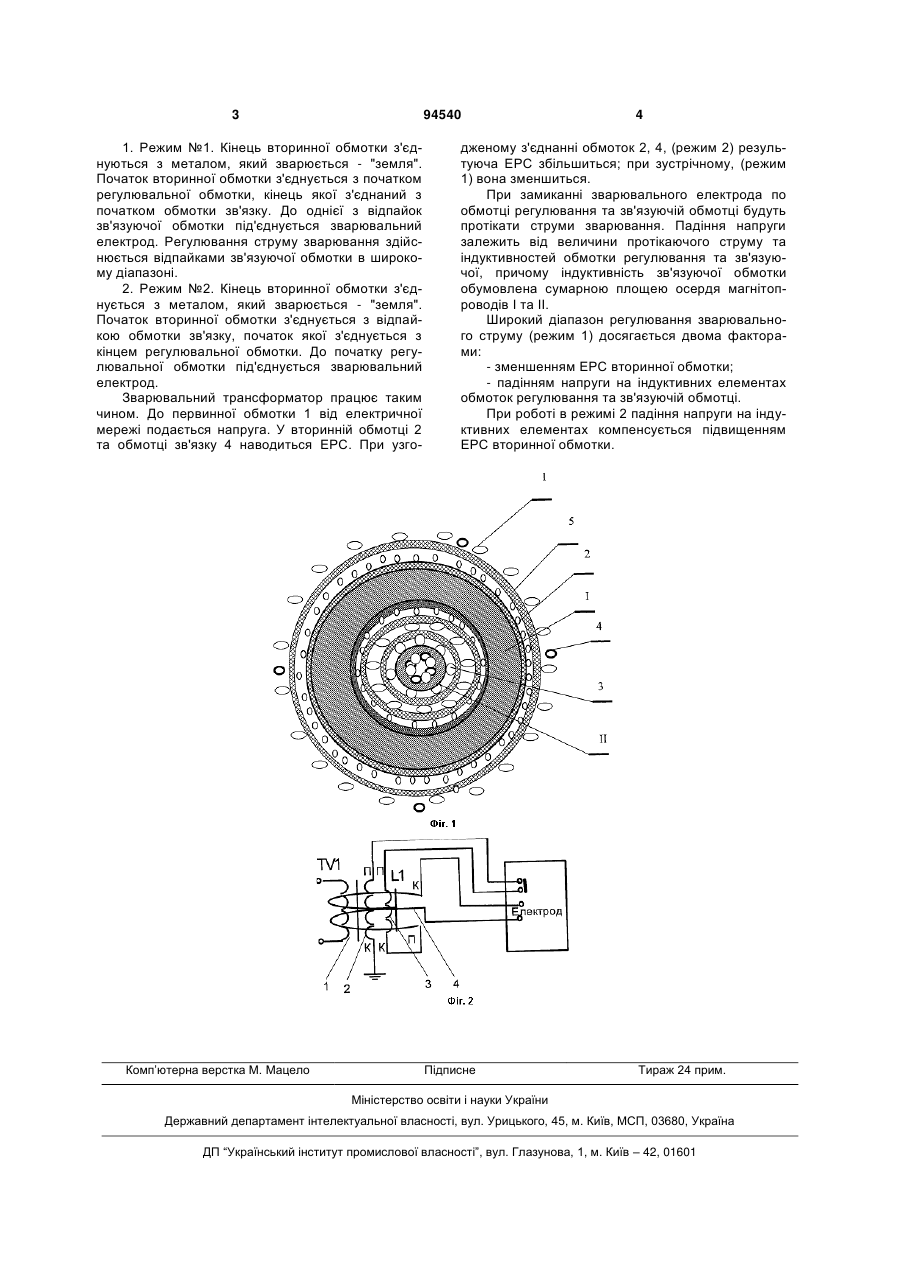

Трансформатор для зварювання, який складається із двох тороїдальних магнітопроводів, на які намотані обмотки по всьому магнітопроводу, який відрізняється тим, що другий тороїдальний магнітопровід з однією обмоткою зв'язаний з першим магнітопроводом додатковою обмоткою, яка з'єднана із вторинною обмоткою першого магнітопроводу та обмоткою другого магнітопроводу. (19) (21) a201005756 (22) 12.05.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) БРАГІДА МИХАЙЛО ВАСИЛЬОВИЧ, БРАГІДА ЄВГЕНІЙ МИХАЙЛОВИЧ, ГАВРИЛЮК ВЯЧЕСЛАВ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 62525 C2, 15.09.2005 US 5789907 A, 04.08.1998 3 94540 1. Режим №1. Кінець вторинної обмотки з'єднуються з металом, який зварюється - "земля". Початок вторинної обмотки з'єднується з початком регулювальної обмотки, кінець якої з'єднаний з початком обмотки зв'язку. До однієї з відпайок зв'язуючої обмотки під'єднується зварювальний електрод. Регулювання струму зварювання здійснюється відпайками зв'язуючої обмотки в широкому діапазоні. 2. Режим №2. Кінець вторинної обмотки з'єднується з металом, який зварюється - "земля". Початок вторинної обмотки з'єднується з відпайкою обмотки зв'язку, початок якої з'єднується з кінцем регулювальної обмотки. До початку регулювальної обмотки під'єднується зварювальний електрод. Зварювальний трансформатор працює таким чином. До первинної обмотки 1 від електричної мережі подається напруга. У вторинній обмотці 2 та обмотці зв'язку 4 наводиться ЕРС. При узго Комп’ютерна верстка М. Мацело 4 дженому з'єднанні обмоток 2, 4, (режим 2) результуюча ЕРС збільшиться; при зустрічному, (режим 1) вона зменшиться. При замиканні зварювального електрода по обмотці регулювання та зв'язуючій обмотці будуть протікати струми зварювання. Падіння напруги залежить від величини протікаючого струму та індуктивностей обмотки регулювання та зв'язуючої, причому індуктивність зв'язуючої обмотки обумовлена сумарною площею осердя магнітопроводів І та II. Широкий діапазон регулювання зварювального струму (режим 1) досягається двома факторами: - зменшенням ЕРС вторинної обмотки; - падінням напруги на індуктивних елементах обмоток регулювання та зв'язуючій обмотці. При роботі в режимі 2 падіння напруги на індуктивних елементах компенсується підвищенням ЕРС вторинної обмотки. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWelding transformer
Автори англійськоюBrahida Mykhailo Vasyliovych, Brahida Yevhenii Mykhailovych, Havryliuk Viacheslav Volodymyrovych
Назва патенту російськоюТрансформатор для сварки
Автори російськоюБрагида Михаил Васильевич, Брагида Евгений Михайлович, Гаврилюк Вячеслав Владимирович
МПК / Мітки
МПК: H01F 30/16
Мітки: трансформатор, зварювання
Код посилання
<a href="https://ua.patents.su/2-94540-transformator-dlya-zvaryuvannya.html" target="_blank" rel="follow" title="База патентів України">Трансформатор для зварювання</a>
Трансформатор для зварювання
Номер патенту: 90197
Опубліковано: 12.04.2010
Автор: Федоров Сергій Васильович
МПК: H01F 30/06
Мітки: трансформатор, зварювання
Формула / Реферат:
Трансформатор для зварювання, що містить двострижневий магнітопровід, перемикач, мережну і вторинну обмотки, який відрізняється тим, що містить відпайки в мережній обмотці, яка складається з двох частин - першої, розміщеної на першому стрижні магнітопроводу, і другої частини, яка розміщена на другому стрижні магнітопроводу, а її кінець з'єднаний з другою мережною клемою, тоді як початок - з початком першої частини мережної обмотки, причому...
