Трансформатор для зварювання
Формула / Реферат
Трансформатор для зварювання, що містить двострижневий магнітопровід, перемикач, мережну і вторинну обмотки, який відрізняється тим, що містить відпайки в мережній обмотці, яка складається з двох частин - першої, розміщеної на першому стрижні магнітопроводу, і другої частини, яка розміщена на другому стрижні магнітопроводу, а її кінець з'єднаний з другою мережною клемою, тоді як початок - з початком першої частини мережної обмотки, причому вторинна обмотка розміщена на другому стрижні магнітопроводу і намотана зверху другої частини мережної обмотки, а виводи вторинної обмотки з'єднані з вихідними клемами трансформатора, рухомий контакт перемикача з'єднаний з першою мережною клемою, а перший і наступні нерухомі контакти перемикача - з кінцем і наступними за ним відпайками першої частини мережної обмотки.
Текст

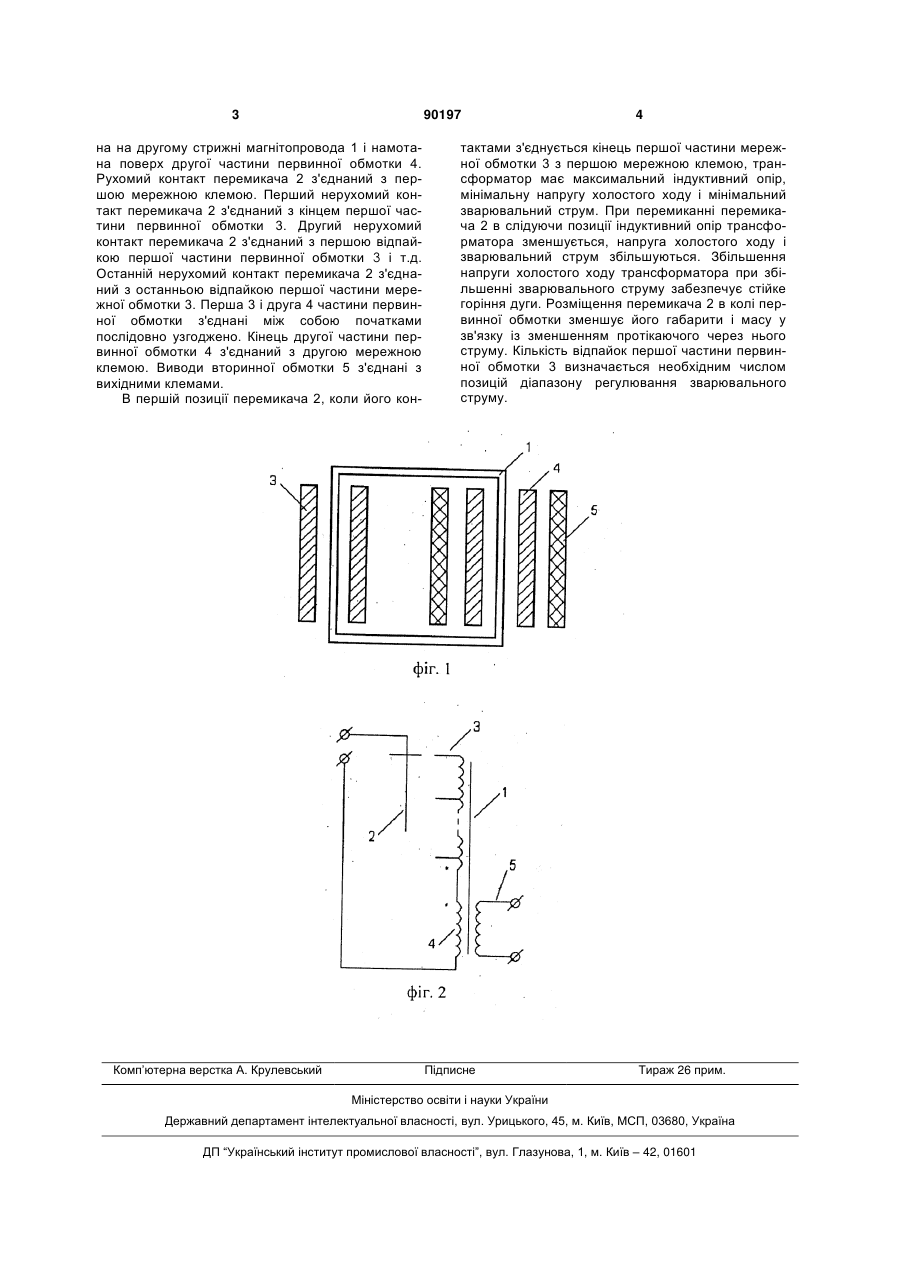

Трансформатор для зварювання, що містить двострижневий магнітопровід, перемикач, мережну і вторинну обмотки, який відрізняється тим, що містить відпайки в мережній обмотці, яка скла 3 90197 на на другому стрижні магнітопровода 1 і намотана поверх другої частини первинної обмотки 4. Рухомий контакт перемикача 2 з'єднаний з першою мережною клемою. Перший нерухомий контакт перемикача 2 з'єднаний з кінцем першої частини первинної обмотки 3. Другий нерухомий контакт перемикача 2 з'єднаний з першою відпайкою першої частини первинної обмотки 3 і т.д. Останній нерухомий контакт перемикача 2 з'єднаний з останньою відпайкою першої частини мережної обмотки 3. Перша 3 і друга 4 частини первинної обмотки з'єднані між собою початками послідовно узгоджено. Кінець другої частини первинної обмотки 4 з'єднаний з другою мережною клемою. Виводи вторинної обмотки 5 з'єднані з вихідними клемами. В першій позиції перемикача 2, коли його кон Комп’ютерна верстка А. Крулевський 4 тактами з'єднується кінець першої частини мережної обмотки 3 з першою мережною клемою, трансформатор має максимальний індуктивний опір, мінімальну напругу холостого ходу і мінімальний зварювальний струм. При перемиканні перемикача 2 в слідуючи позиції індуктивний опір трансформатора зменшується, напруга холостого ходу і зварювальний струм збільшуються. Збільшення напруги холостого ходу трансформатора при збільшенні зварювального струму забезпечує стійке горіння дуги. Розміщення перемикача 2 в колі первинної обмотки зменшує його габарити і масу у зв'язку із зменшенням протікаючого через нього струму. Кількість відпайок першої частини первинної обмотки 3 визначається необхідним числом позицій діапазону регулювання зварювального струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWelding transformer
Автори англійськоюFedorov Serhii Vasyliovych
Назва патенту російськоюТрансформатор для сварки
Автори російськоюФедоров Сергей Васильевич
МПК / Мітки
МПК: H01F 30/06
Мітки: трансформатор, зварювання
