Фуркальний бор

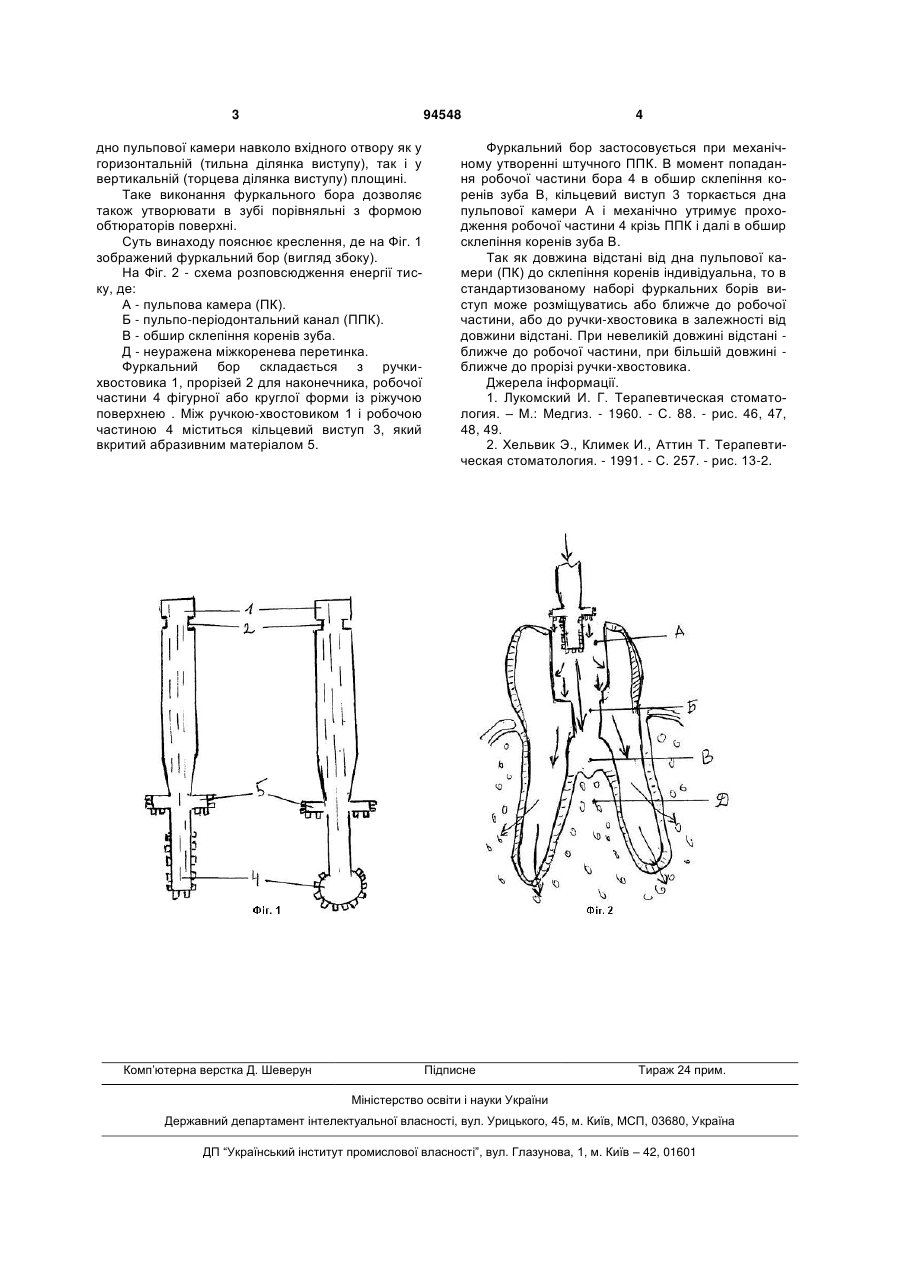

Фуркальний бор, що містить ручку-хвостових з прорізями для фіксації в наконечнику і робочу частину у вигляді фігурного або круглого бора з ріжучими поверхнями, який відрізняється тим, що між ручкою-хвостовиком і робочою частиною розташований кільцевий виступ, тильна і торцева поверхні якого вкриті абразивним матеріалом або ріжучою поверхнею. (19) (21) a201007763 (22) 21.06.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) US 6022217 A, 2000.02.08 US 20070003909 A1, 2007.01.04 GB 2380943 A, 2003.04.23 3 94548 дно пульпової камери навколо вхідного отвору як у горизонтальній (тильна ділянка виступу), так і у вертикальній (торцева ділянка виступу) площині. Таке виконання фуркального бора дозволяє також утворювати в зубі порівняльні з формою обтюраторів поверхні. Суть винаходу пояснює креслення, де на Фіг. 1 зображений фуркальний бор (вигляд збоку). На Фіг. 2 - схема розповсюдження енергії тиску, де: А - пульпова камера (ПК). Б - пульпо-періодонтальний канал (ППК). В - обшир склепіння коренів зуба. Д - неуражена міжкоренева перетинка. Фуркальний бор складається з ручкихвостовика 1, прорізей 2 для наконечника, робочої частини 4 фігурної або круглої форми із ріжучою поверхнею . Між ручкою-хвостовиком 1 і робочою частиною 4 міститься кільцевий виступ 3, який вкритий абразивним матеріалом 5. Комп’ютерна верстка Д. Шеверун 4 Фуркальний бор застосовується при механічному утворенні штучного ППК. В момент попадання робочої частини бора 4 в обшир склепіння коренів зуба В, кільцевий виступ 3 торкається дна пульпової камери А і механічно утримує проходження робочої частини 4 крізь ППК і далі в обшир склепіння коренів зуба В. Так як довжина відстані від дна пульпової камери (ПК) до склепіння коренів індивідуальна, то в стандартизованому наборі фуркальних борів виступ може розміщуватись або ближче до робочої частини, або до ручки-хвостовика в залежності від довжини відстані. При невеликій довжині відстані ближче до робочої частини, при більшій довжині ближче до прорізі ручки-хвостовика. Джерела інформації. 1. Лукомский И. Г. Терапевтическая стоматология. – М.: Медгиз. - 1960. - С. 88. - рис. 46, 47, 48, 49. 2. Хельвик Э., Климек И., Аттин Т. Терапевтическая стоматология. - 1991. - С. 257. - рис. 13-2. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
