Пристрій для катодного захисту від корозії підземних споруд

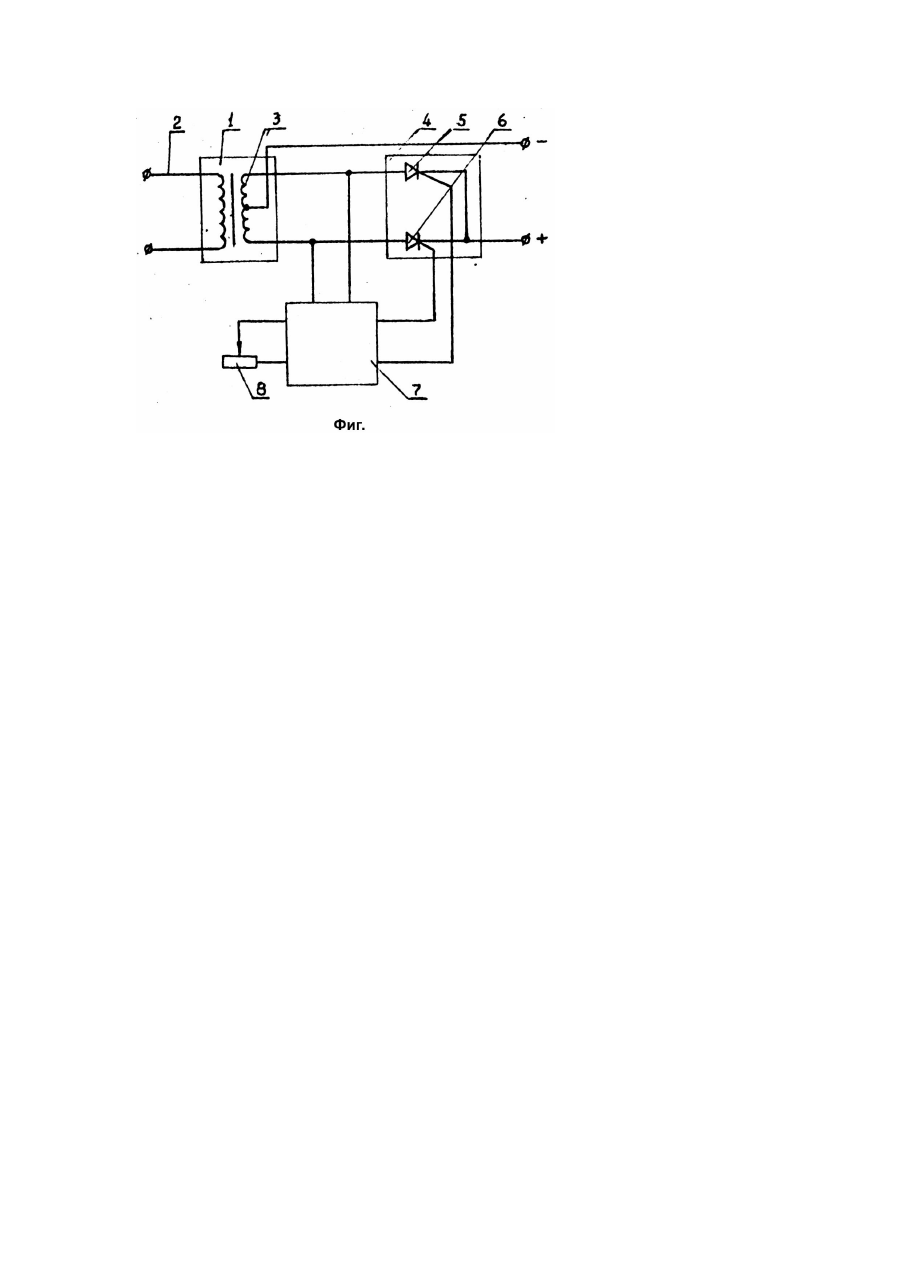

Изобретение относится к неавтоматическим устройствам дли катодной защиты от коррозии подземных сооружений, а именно к устройствам управления требуемыми параметрами, и может применяться для защиты от коррозии одиночных и многониточных газонефтепроводов, насосных и компрессорных станций, электростанций и подстанций, теплосетей, сосредоточенных систем на промышленных объектах. Известно неавтоматическое устройство катодной защиты от коррозии, содержащее трансформатор, в котором вторичная обмотка имеет несколько выводов, диодный выпрямитель, переключатель осуществляющий подключение необходимой обмотки к выпрямителю. Недостаток этого устройства заключается в низкой эффективности защиты из-за ступенчатой регулировки выходных параметров устройства, что не обеспечивает получения необходимой величины защитных параметров, а также низкой надежности элементов, обеспечивающих установку необходимых выходных параметров. В частности, в момент установки переключателя в нужное положение контакты переключателя испытывают большие электрические перегрузки и разрушаются, что в дальнейшем снижает точность получения необходимых выходных параметров устройства, и, как следствие, снижает эффективность защиты. В основу изобретения поставлена задача создать неавтоматическое устройство для катодной защиты подземных сооружений, в котором новое исполнение узла установки заданного значения выходных параметров обеспечивает эффективную катодную защиту от коррозии сооружений за счет плавной регулировки выходных параметров и повышения надежности элементов узла. Решение поставленной задачи достигается тем, что устройство для катодной защиты от коррозии подземных сооружений, содержащее трансформатор, блок задания величины выходного сигнала, выпрямительный блок, дополнительно снабжено блоком формирования импульсов с плавной регулировкой скважности, а выпрямительный блок выполнен на тиристорах, при этом вторичная обмотка трансформатора подключена к анодам тиристоре в и блоку формирования импульсов, выход которого подключен к управляющим электродам тиристоров, кроме того блок задания величины выходного сигнала выполнен в виде потенциометра и подключен для регулировки скважности к входу управления блока формирования импульсов. Использование блока формирования импульсов с плавной регулировкой скважности от задающего потенциометра, подключение его входа к вторичной обмотке трансформатора, а выхода к управляющим электродам тиристоров, на которых собран выпрямительный блок, также подключенный ко вторичной обмотке трансформатора, создает возможность плавной регулировки выходных параметров устройства, исключает влияние переходных процессов на состояние элементов устройства, тем самым обеспечивая высокую эффективность защиты от коррозии подземных сооружений. На чертеже (фиг.) представлена блок-схема устройства для катодной защиты от коррозии подземных сооружений согласно изобретению. Устройство содержит трансформатор 1, первичная обмотка 2 которого является входом устройства, а вторичная обмотка 3 подключена к выпрямительному блоку 4, собранному на тиристорах 5, 6 по известной схеме и к блоку 7 формирования импульсов с плавной регулировкой скважности, собранному по известной схеме, например на транзисторах. К входу управления блока 7 подключен потенциометр 8 для регулировки скважности импульсов, формируемых блоком 7. Устройство работает следующим обрезом. На вход устройства - обмотку 2 трансформатора 1 подают переменное напряжение промышленной частоты. Переменное напряжение от вторичной обмотки 3 трансформатора 1 подается на выпрямительный блок 4, собранный на тиристорах 5, 6 и блок 7 формирования импульсов. Блок 7 формирует короткий импульс, включающий соответственно тиристор 5 или 6. При изменении величины сопротивления потенциометра 8 изменяется момент формирования импульса блоком 7 и соответственно момент включения тиристоров 5 или 6 от начала до конца полупериода, что изменяет аффективное напряжение на выходе выпрямителя 4 и, соответственно всего устройства.
