Пристрій для захисту перетворювача
Номер патенту: 8219
Опубліковано: 29.03.1996
Автори: Гончаренко Віктор Костянтинович, Кражан Віктор Степанович, Сидоренко Володимир Олексійович
Формула / Реферат
Устройство для защиты преобразователя, снабженного системой импульсно-фазового у правления, содержащее в каждом плече преобразователя датчик включенного состояния вентилей, соединенный с первым входом логического элемента И, причем выходы всех элементов И через элемент ИЛИ подключены к исполнительному органу защиты, отличающееся тем, что, с целью упрощения и повышения надежности, оно снабжено блоком селекции для каждого плеча преобразователя, датчиком входного напряжения преобразователя и блоком регулируемой выдержки времени, включенным между элементом ИЛИ и исполните, імшм органом, причем управляющий вход блока выдержки времени соединен сдатчиком входного напряжения, вход каждого блока селекции подключен к выходам синхронизации данного и предыдущего плеча системы управления, а выход блока селекции соединен со вторым входом соответствующего элемента И.
Текст

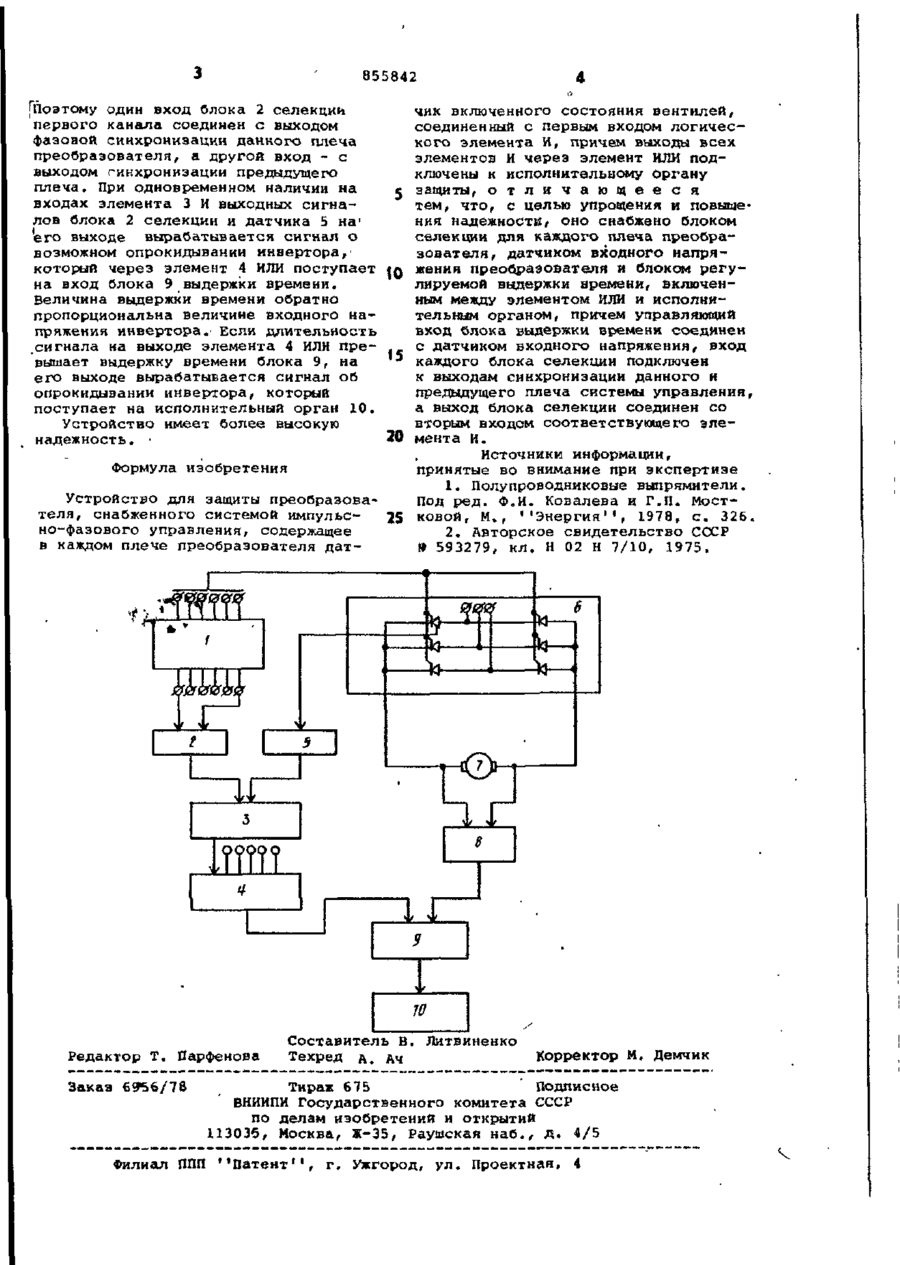

оп Союз Советских Социалистических Республик ИЗОБРЕТЕНИЯ (И) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22)Заявлено 141279 . Кл. (21) 2850985/24-07 с присоединением заявки № Государственный комитет СССР но делам илобр«тений и открытий Н 02 Н 7/10 Н 02 М 1/18 (23) Приоритет Опубликовано 15.0881 Бюллетень N3 30 Дате опубликования описания (72) Авторы изобретения 15.08.81 (53)УДК 621.316.925 .4:621.314.572 (088.8) в.К.Гончаренко, В.С.Кражан и В.А.Сидоренко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПРЕОБРАЗОВАТЕЛЯ 1 Изобретение относится к защите преобразователей. Известно устройство защиты преобразователя, содержащее датчик тока, реагирующий и исполнительный органы и токоограничивающий реактор [1]. Недостаток этого устройства - низкое быстродействие. Наиболее близким к изобретению o по техническим средствам и достигае- t мому результату является устройство для защиты преобразователя, снабженного системой импульсно-фаэового управления, содержащее в каждом плече преобразователя датчик включенно- 15 го состояния вентилей, соединенный с первым входом логического элемента И, причем выходы всех элементов И через элемент ИЛИ подключены к исполнительному органу защиты [2]. 20 Недостатком этого устройства является низкая надежность из-за ложных срабатываний. Цель изобретения - упрощение и 25 повышение надежности. Указанная цель достигается тем, что устройство снабжено блоком селекции для каждого плеча преобразователя, датчиком входного напряжения преобразователя и блоком регулируемой 30 выдержки времени, включенным между элементом ИЛИ и исполнительным органом, причем управляющий вход блока выдержки времени соединен с датчиком входного напряжения, вход каждого блока селекции подключен к выходам синхронизации данного и предыдущего плеча системы управления, а выход блока селекции соединен со вторым входом соответствующего элемента И. На чертеже представлена схема одного канала устройства. Устройство содержит систему 1 импульсно-фазового управления, выходы формирователей управляющих импульсов которой подключены к тиристорам преобразователя, блок 2 селекции, к которому подключены выходы синхронизации системы 1, логический элемент 3 И, логический элемент 4 ИЛИ, датчик 5 включенного состояния вентилей, инвертор 6, генератор 7 постоянного тока, датчик 8 входного напряжения инвертора, блок 9 регулируемой выдержки времени, исполнительный орган 10. Блок 2 селекции выделяет зону возможной неуспешной коммутации плечей инвертора, причем эти зоны сдвинуты друг относительно друга во времени. 855842 [поэтому один вход блока 2 селекции первого канала соединен с выходом фазовой синхронизации данного плеча преобразователя, а другой вход - с выходом синхронизации предыдущего плеча. При одновременном наличии на входах элемента 3 И выходных сигна1 лов блока 2 селекции и датчика 5 на его выходе вырабатывается сигнал о 1 возможном опрокидывании инвертора, который через элемент 4 ИЛИ поступает на вход блока 9 выдержки времени. Величина выдержки времени обратно пропорциональна величине входного напряжения инвертора.' Если длительность .сигнала на выходе элемента 4 ИЛИ превышает выдержку времени блока 9, на его выходе вырабатывается сигнал об опрокидывании инвертора, который поступает на исполнительный орган 10. Устройство имеет более высокую надежность. • 10 15 20 Формула изобретения Устройство для защиты преобразователя, снабженного системой импульсно-фазового управления, содержащее в каждом плече преобразователя дат Редактор Т. Парфенова Заказ 6956/78 2S чик включенного состояния вентилей, соединенный с первым входом логического элемента И, причем выходы всех элементов И через элемент ИЛИ подключены к исполнительному органу защиты, о т л и ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности/ оно снабжено блоком селекции для каждого плеча преобразователя, датчиком входного напряжения преобразователя и блоком регулируемой выдержки времени, включенным между элементом ИЛИ и исполнительным органом, причем управляющий вход блока выдержки времени соединен с датчиком входного напряжения, вход каждого блока селекции подключен к выходам синхронизации данного и предыдущего плеча системы управления, а выход блока селекции соединен со вторым входом соответствующего элемента И. Источники информации, принятые во внимание при экспертизе 1. Полупроводниковые выпрямители. Под ред. Ф.И. Ковалева и Г.П. Мостковой, М. , ''Энергия'', 1978, с. 326. 2. Авторское свидетельство СССР № 593279, кл. Н 02 Н 7/10, 1975. Составитель В. Литвиненко Техред д. Корректор М, Демчик Тираж 675 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП f 'Патент 1 1 , г. Ужгород, ул. Проектная, 4
