Спосіб контролю щільності прилягання клапанів до клапанних гнізд

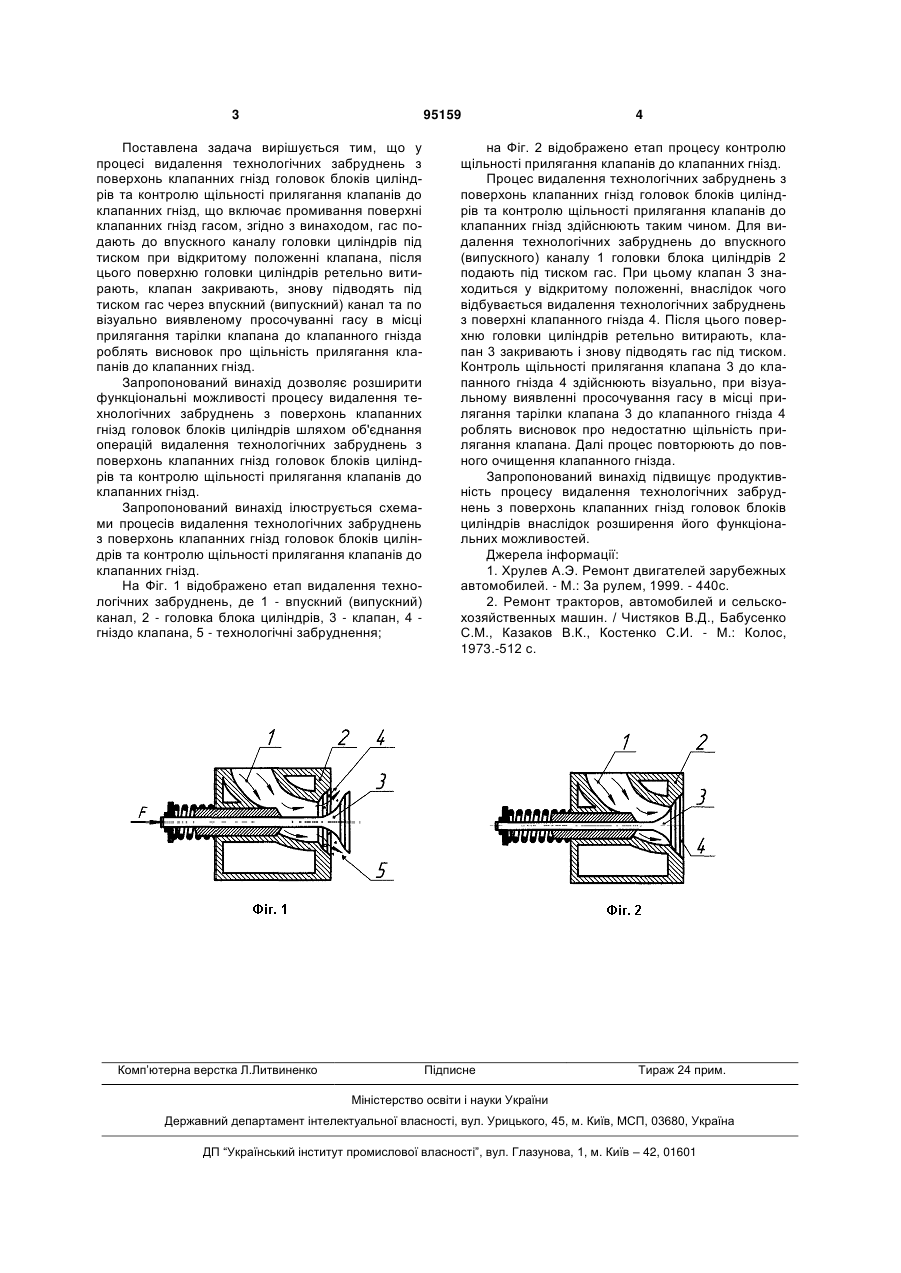

Спосіб контролю щільності прилягання клапанів до клапанних гнізд, при якому промивать поверхні клапанних гнізд гасом, після цього поверхню головки циліндрів ретельно витирають і підводять гас через впускний канал при закритому клапані та візуально відстежують просочування гасу в місті приляганя клапана до клапанного гнізда, який відрізняється тим, що промивають поверхню клапанних гнізд, подаючи гас до впускного каналу головки циліндрів під тиском при відкритому положенні клапана, видаляють технологічні забруднення з поверхні клапанних гнізд, а для контролю щільності закривають клапан і підводять під тиском гас через впускний канал. UA (21) a201000401 (22) 18.01.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) КУЗЬМІНСЬКИЙ РОМАН ДАНИЛОВИЧ, СТУКАЛЕЦЬ ІГОР ГЕННАДІЙОВИЧ (73) КУЗЬМІНСЬКИЙ РОМАН ДАНИЛОВИЧ, СТУКАЛЕЦЬ ІГОР ГЕННАДІЙОВИЧ (56) Головка блока цилиндров [Інтернетпублікація] http://www.autoprospect.ru/chevrolet/chevrolet-niva/ (Знайдено 03.12.2010 та опубліковано Internet Archive Wayback Machine 29.01.2008) Рютман Х.Я., Соловьев А.П. Ремонт легковых автомобилей 1992г. Знайдено 03.12.2010 на http://bibliotekar.ru/spravochnik-58/index.htm Фотоотчѐт: Притирка клапанов и замена МСК на 24Д и 2401 Опубліковано 13.09.2008 та знайдено на http://gaz24.com/forum/viewtopic.php?f=53&t=41244 20.12.2010 Притирка клапанов Опубліковано 21.06.2008 та знайдено на http://www.moskvichok.ru/forum/index.php?showtopic-458 20.12.2010 C2 2 (19) 1 3 95159 Поставлена задача вирішується тим, що у процесі видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів та контролю щільності прилягання клапанів до клапанних гнізд, що включає промивання поверхні клапанних гнізд гасом, згідно з винаходом, гас подають до впускного каналу головки циліндрів під тиском при відкритому положенні клапана, після цього поверхню головки циліндрів ретельно витирають, клапан закривають, знову підводять під тиском гас через впускний (випускний) канал та по візуально виявленому просочуванні гасу в місці прилягання тарілки клапана до клапанного гнізда роблять висновок про щільність прилягання клапанів до клапанних гнізд. Запропонований винахід дозволяє розширити функціональні можливості процесу видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів шляхом об'єднання операцій видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів та контролю щільності прилягання клапанів до клапанних гнізд. Запропонований винахід ілюструється схемами процесів видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів та контролю щільності прилягання клапанів до клапанних гнізд. На Фіг. 1 відображено етап видалення технологічних забруднень, де 1 - впускний (випускний) канал, 2 - головка блока циліндрів, 3 - клапан, 4 гніздо клапана, 5 - технологічні забруднення; Комп’ютерна верстка Л.Литвиненко 4 на Фіг. 2 відображено етап процесу контролю щільності прилягання клапанів до клапанних гнізд. Процес видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів та контролю щільності прилягання клапанів до клапанних гнізд здійснюють таким чином. Для видалення технологічних забруднень до впускного (випускного) каналу 1 головки блока циліндрів 2 подають під тиском гас. При цьому клапан 3 знаходиться у відкритому положенні, внаслідок чого відбувається видалення технологічних забруднень з поверхні клапанного гнізда 4. Після цього поверхню головки циліндрів ретельно витирають, клапан 3 закривають і знову підводять гас під тиском. Контроль щільності прилягання клапана 3 до клапанного гнізда 4 здійснюють візуально, при візуальному виявленні просочування гасу в місці прилягання тарілки клапана 3 до клапанного гнізда 4 роблять висновок про недостатню щільність прилягання клапана. Далі процес повторюють до повного очищення клапанного гнізда. Запропонований винахід підвищує продуктивність процесу видалення технологічних забруднень з поверхонь клапанних гнізд головок блоків циліндрів внаслідок розширення його функціональних можливостей. Джерела інформації: 1. Хрулев А.Э. Ремонт двигателей зарубежных автомобилей. - М.: За рулем, 1999. - 440с. 2. Ремонт тракторов, автомобилей и сельскохозяйственных машин. / Чистяков В.Д., Бабусенко С.М., Казаков В.К., Костенко С.И. - М.: Колос, 1973.-512 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
