Апарат для обробки багатофазних систем

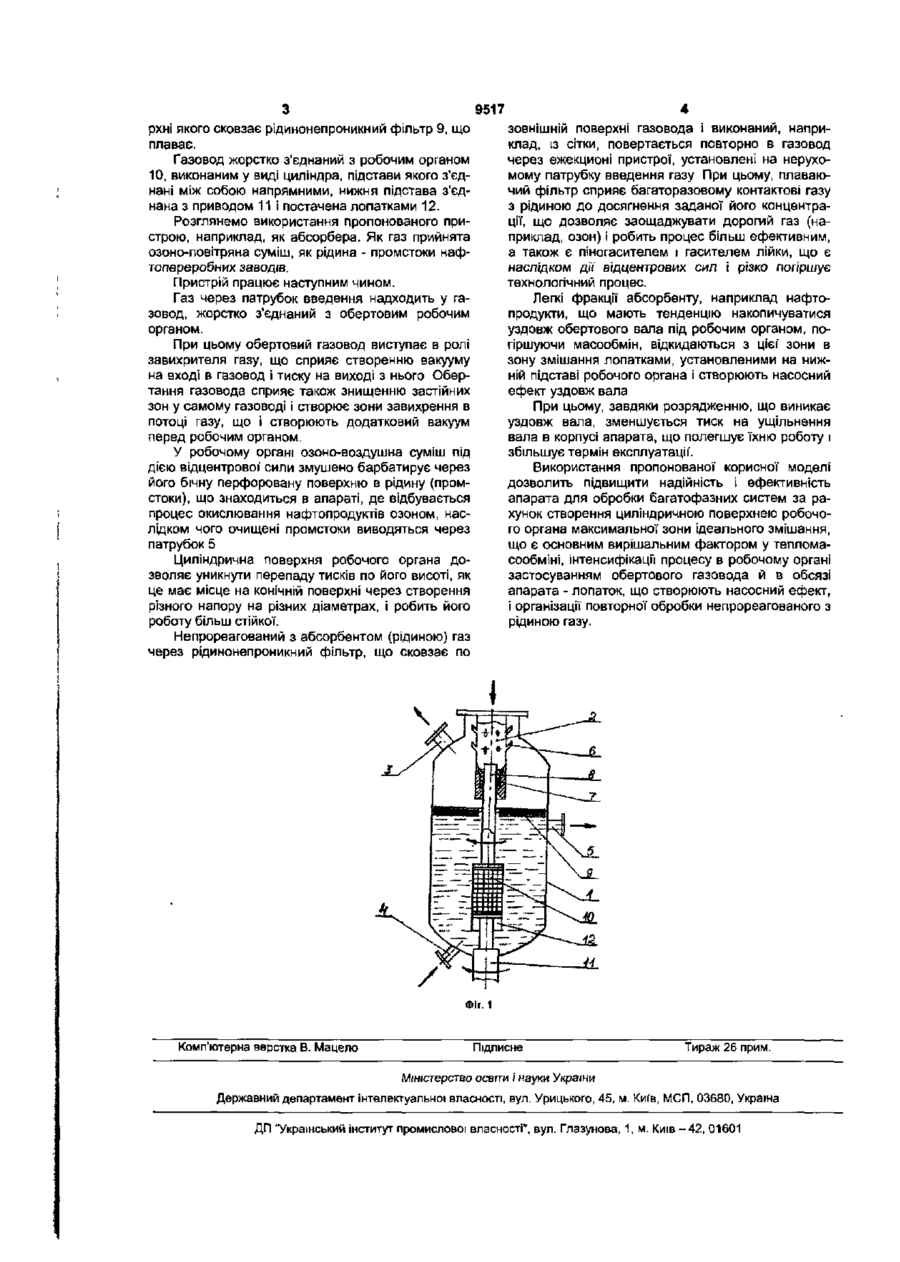

Апарат для обробки багатофазних систем, який містить корпус з патрубками вводу і виводу взаємодіючих фаз, робочий орган, що має бокову перфоровану поверхню і з'єднаний з приводом та газоводом, забезпечений плавучим фільтром, що ковзає по його зовнішній поверхні, який відрізняється тим, що патрубок вводу оснащений ежекційним пристроєм і рухомо з'єднаний з газоводом, жорстко з'єднаним з робочим органом, виконаним у вигляді циліндра, основи якого з'єднані напрямними, при цьому нижня основа оснащена лопатками, а фільтр виконаний рідинонєпроникним. Пропонуємий пристрій призначений для здійснення хімічної взаємодії' рідин та газу І може використовуватися в різних галузях промисловості в процесах фільтрації, абсорбції, тепломасообміну, газоочищення та інших Відома роторна насадна колона, яка містить корпус з патрубками для вводу та виводу взаємодіючих фаз, розподілений по висоті на секції, всередині кожної з них розташована насадка, яка закріплена між коаксіально розташованими газопроникними переділками та з'єднана з обертальним валом. Газопроникливі переділки виконані у вигляді усічених конусів [а с. СРСР №1055529, кл B01D3/30] Недоліком цієї конструкції є її складність та малоефективність внаслідок того, що переміщення рідини з одного конуса на іншій відбувається за рахунок гравітаційних сил, що чимало збільшує час процесу тепломасообміну. Найближчим з відомих пристроїв є апарат для обробки багатофазних систем, який містить корпус с патрубками вводу та виводу взаємодіючих фаз, робочий орган, поєднаний з газоводом та приводом і виконаний набором зрізаних конусів, які з'єднані послідовно різними діаметрами на напрямних та мають бокову поверхню з диференційованою проникною здатністю, а газовід забезпечений плавучим фільтром, що ковзає по його зовнішній поверхні [патент України №42606, кл. B01D3/12]. Недоліком відомого пристрою є складна технологія виготовлення його, низька надійність та ефективність технологічного процесу. В основу пропонуємої' корисної моделі поставлене завдання підвищення ефективності апарата для обробки багатофазних систем, спрощення його конструкції, що сприятиме підвищенню надійності, технологічності пристрою. Поставлене завдання досягається тим, що в апараті для обробки багатофазних систем, який містить корпус з патрубками вводу та виводу взаємодіючих фаз, робочий орган, що має бокову перфоріровану поверхню і поєднаний з приводом та газоводом, забезпеченим плавучим фільтром, що ковзає по його зовнішній поверхні, патрубок вводу постачений ежекційним пристроєм і рухливо з'єднаний з газоводом, жорстко поєднаним з робочим органом, виконаним у виді циліндра, підстави якого з'єднані напрямними, при цьому, нижня підстава постачена лопатками, а фільтр виконаний рідинонєпроникним. На Фіг 1 представлений пропонований апарат, що має циліндричний вертикальний корпус 1 з патрубками 2 введення і 3 виводу газу, патрубками 4 введення і 5 виводу рідини; патрубок введення газу 2 постачений ежекційним пристроєм 6, при цьому підстава патрубка введення 2 через підшипник 7 з'єднаний з газоводом 8, по зовнішній пове ю О) 9517 рхні якого сковзає рідинонепроникний фільтр 9, що плаває. Газовод жорстко з'єднаний з робочим органом 10, виконаним у виді циліндра, підстави якого з'єднані між собою напрямними, нижня підстава з'єднана з приводом 11 і постачена лопатками 12. Розглянемо використання пропонованого пристрою, наприклад, як абсорбера. Як газ прийнята озоно-повітряна суміш, як рідина - промстоки нафтопереробних заводів. Пристрій працює наступним чином. Газ через патрубок введення надходить у газовод, жорстко з'єднаний з обертовим робочим органом. При цьому обертовий газовод виступає в ролі завихрителя газу, що сприяє створенню вакууму на вході в газовод і тиску на виході з нього Обертання газовода сприяє також знищенню застійних зон у самому газоводі і створює зони завихрення в потоці газу, що і створюють додатковий вакуум перед робочим органом. У робочому органі озоно-воздушна суміш під дією відцентрової сили змушено барбатирує через його бічну перфоровану поверхню в рідину (промстоки), що знаходиться в апараті, де відбувається процес окислювання нафтопродуктів озоном, наслідком чого очищені промстоки виводяться через патрубок 5 Циліндрична поверхня робочого органа дозволяє уникнути перепаду тисків по його висоті, як це має місце на конічній поверхні через створення різного напору на різних діаметрах, і робить його роботу більш стійкої. Непрореагований з абсорбентом (рідиною) газ через рідинонепроникний фільтр, що сковзає по зовнішній поверхні газовода і виконаний, наприклад, із сітки, повертається повторно в газовод через ежекционі пристрої, установлені на нерухомому патрубку введення газу При цьому, плаваючий фільтр сприяє багаторазовому контактові газу з рідиною до досягнення заданої його концентрації, що дозволяє заощаджувати дорогий газ (наприклад, озон) і робить процес більш ефективним, а також є піногасителем і гасителем лійки, що є наслідком дії відцентрових сил і різко погіршує технологічний процес. Легкі фракції абсорбенту, наприклад нафтопродукти, що мають тенденцію накопичуватися уздовж обертового вала під робочим органом, погіршуючи масообмін, відкидаються з цієї* зони в зону змішання лопатками, установленими на нижній підставі робочого органа і створюють насосний ефект уздовж вала При цьому, завдяки розрядженню, що виникає уздовж вала, зменшується тиск на ущільнення вала в корпусі апарата, що полегшує їхню роботу і збільшує термін експлуатації. Використання пропонованої корисної моделі дозволить підвищити надійність і ефективність апарата для обробки багатофазних систем за рахунок створення циліндричною поверхнею робочого органа максимальної зони ідеального змішання, що є основним вирішальним фактором у тепломасообміні, інтенсифікації процесу в робочому органі застосуванням обертового газовода й в обсязі апарата - лопаток, що створюють насосний ефект, і організації повторної обробки непрореагованого з рідиною газу. Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ-42, 01601
