Прилад для вимірювання водовіддачі промивальних рідин

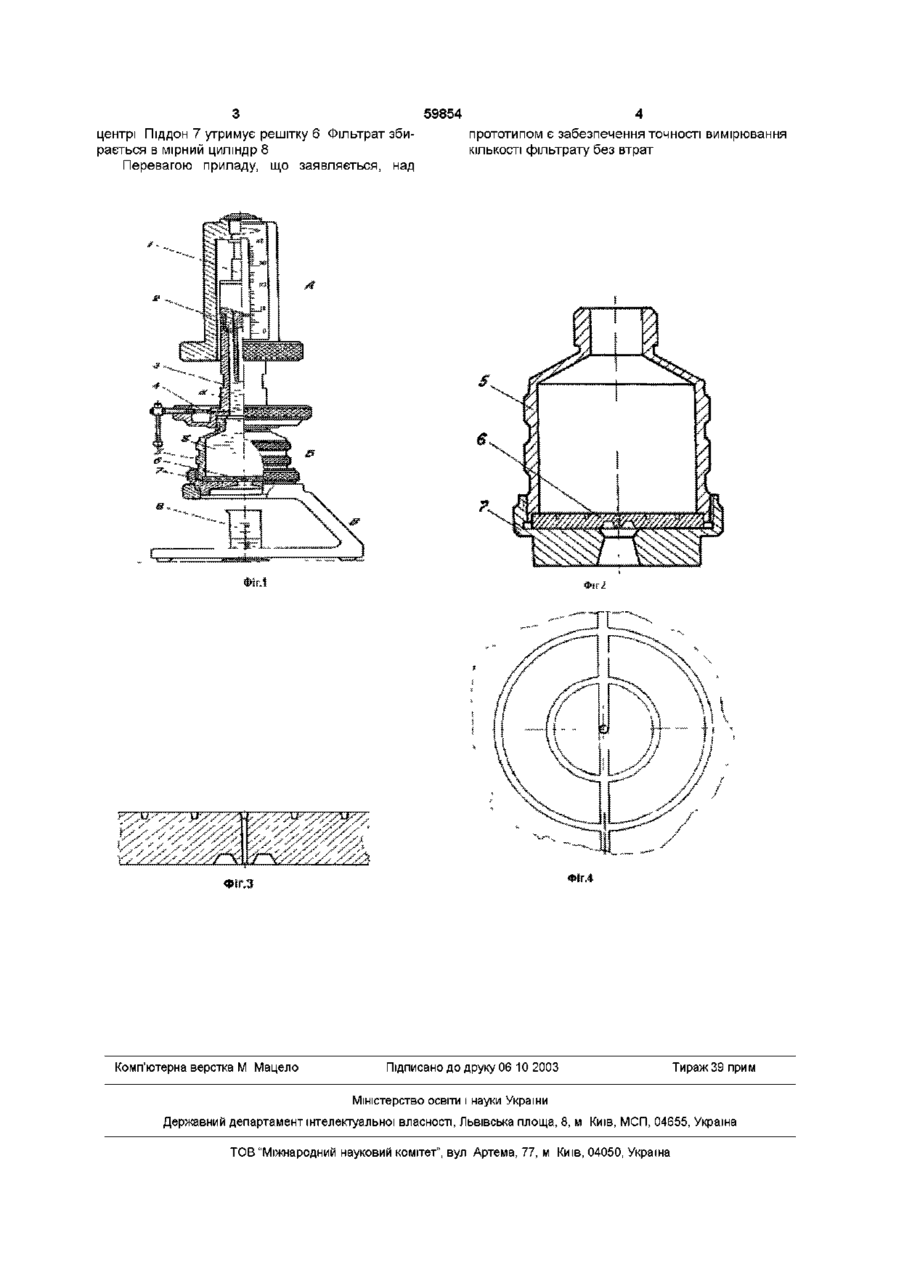

1 Прилад для вимірювання водовіддачі промивальних рідин, який складається із втулки, плунжера, напірного циліндра, голчастого клапана, Прилад відноситься до галузі нафтогазовидобувної промисловості, а саме виготовлення обладнання для лабораторних досліджень та контролю водовіддачі промивальних рідин Найбільш близьким по функціональному призначенню і досягаемому технічному результату, який прийнято за прототип, вибрано прилад Мшєнзона ВМ-6, описаний в книзі Жуховицького С Ю "Промивальні рідини в бурінні" М "Надра" 1976 Crop 57,58 УДК 622 244 442 (075 3) Він складається з трьох частин напірного вузла, фільтраційного вузла, штатива Напірний вузол включає в себе втулку, плунжер, напірний циліндр, голчатий клапан Фільтраційний вузол складається з стакану, решітки з отворами та піддону, який утримує решітку Знизу отвори решітки закриті клапаном з гумовим ущільненням, який утримується запірним гвинтом Запірний гвинт тримається на різьбі у нижній частині піддону Недоліком конструкції цього приладу є те, що він не дає можливості здійснення контролю вимірювання, а саме не можливо точно заміряти КІЛЬКІСТЬ фільтрату і цим самим повірити прилад ВМ6 В основу винаходу поставлена задача створення такого приладу, шляхом удосконалення відомої конструкції, який би забезпечив можливість здійснення контролю вимірювання КІЛЬКОСТІ фільтрату при вимірюванні водовіддачі промивальної рідини та точність вимірювання КІЛЬКОСТІ фільтрату Це досягається тим, що решітка вико фільтраційного стакана, решітки, піддона, який відрізняється тим, що решітка виконана у формі круглого диска, на поверхні якого рівномірно розташовані кільцеві борозни, з'єднані з отвором у центрі, а піддон виконаний таким чином, щоб він не перешкоджав процесу фільтрації 2 Прилад по п 1, який відрізняється тим, що кільцеві борозни мають форму рівнобічної трапеції висотою 0,6 мм, сторонами не більше 0,6 мм та 0,4 мм ВІДПОВІДНО нана у формі круглого диску, на поверхні якого рівномірно розташовані кільцеві борозни, з'єднані з отвором у центрі, а піддон виконаний таким чином, щоб він не перешкоджав процесу фільтрації На фіг 1 представлено прилад, що заявляється Він складається з трьох частин напірного вузла А, фільтраційного вузла Б і штатива В На фіг 2 зображено фільтраційний вузол Б, на якому зображені змінена решітка 6 та піддон 7 На фіг 3,4 зображена решітка 6 у збільшеному вигляді Борозни решітки мають форму рівнобокої трапеції висотою 0,6мм Верхня сторона трапеції має довжину 0,6мм, нижня 0,4мм Отвір по центру не повинен перевищувати 1,0мм по діаметру Прилад складається із 1- втулка, 2-плунжер, 3-напірний циліндр, 4-голчатий клапан, 5фільтраційний стакан, 6-решітка, 7-піддон, 8мірний циліндр Позначки а- мастило, б-промивальна рідина Опис приладу в роботі Втулка 1 та плунжер 2 створюють тиск на мастило заповнене в напірний циліндр 3 Голчатий клапан 4 попереджує витікання мастила Процес фільтрації промивальної рідини, яка знаходиться в фільтраційному стакані 5, відбувається через паперовий фільтр, що лежить на решітці 6 Решітка 6 виготовлена у формі круглого диску, на поверхні якого рівномірно розташовані кільцеві борозни з'єднані з отвором у ю 00 ю 59854 центрі Піддон 7 утримує решітку 6 Фільтрат збирається в мірний циліндр 8 Перевагою приладу, що заявляється, над прототипом є забезпечення точності вимірювання КІЛЬКОСТІ фільтрату без втрат ФІГ І Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
