Пристрій фасувальний

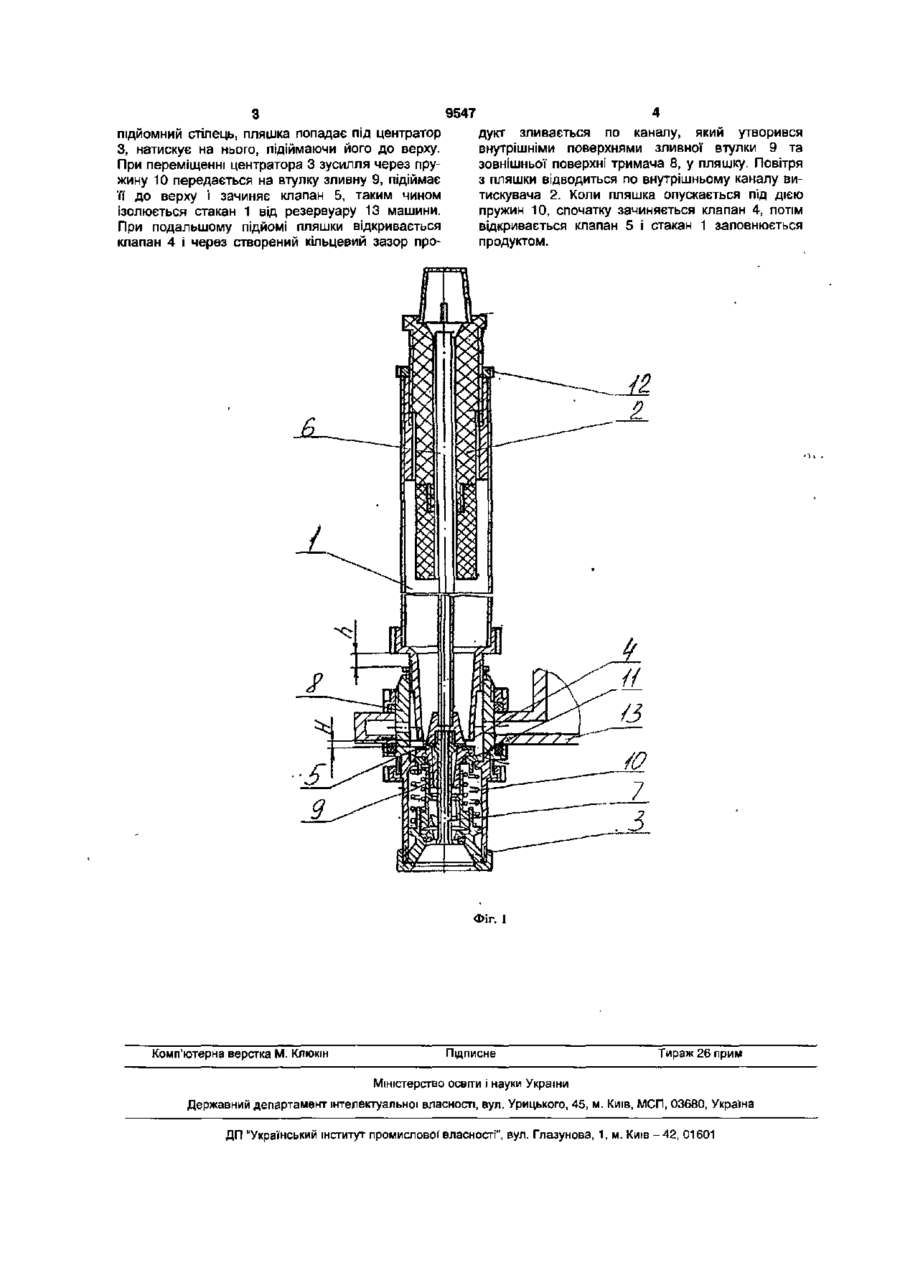

Пристрій фасувальний містить стакан, у верхній частині якого вкручено витискувач, а в нижній частині - центратор, причому у порожнині стакана встановлено запірний пристрій з системою клапанів і трубок: повітряної та шатрової, який відрізняється тим, що стакан безпосередньо прикріплюється до резервуара машини. Корисна модель відноситься до фасувального обладнання і використовується, наприклад, в лініях розливу при наливу продукту ("тихих" розчинів) по об'єму, при фасуванні рослинного масла в ПЕТ пляшки та вина і води в ПЕТ каністри в харчовій промисловості, а також може знайти застосування в хімічній., фармацевтичній та інших галузях промисловості. Найбільш близьким аналогом корисної моделі, що заявляється, вибраним як прототип, є пристрій фасувальний, який складається з корпусу, до якого прикріплюється стакан. В нижній частині стакана вкручено центратор, а в верхній - витискувач. В порожнині стакану встановлено запорний пристрій, який складається з системи клапанів і трубок: повітряної та шатрової [Устройство фасовочное. Информационный листок о научнотехническом достижении №05-040. Изд-во ЦКТБ продмаш 2002г., 700экз.]. Загальними суттєвими ознаками відомого та пристрою, що заявляється, є стакан, в верхній частині якого вкручено витискувач, а в нижній частині - центратор, причому у порожнині стакану встановлено запорний пристрій з системою клапанів і трубок: повітряної та шатрової. Конструкція відомого пристрою ускладнена наявністю корпусу, до якого прикріплено стакан, а це, в свою чергу, збільшує матеріальні витрати та ускладнює процес виготовлення пристрою. В основу корисної моделі поставлена задача спрощення конструкції пристрою фасувального шляхом того, що стакан безпосередньо прикріплюється до резервуара пристрою. Спрощення конструкції значно підвищує економічність машини в цілому. Поставлена задача вирішується тим, що в пристрої фасувальному, що містить стакан в верхній частині якого вкручено витискувач, в нижній частині - центратор, причому у порожнині стакану встановлено запорний пристрій з системою клапанів і трубок: повітряної' та шатрової, відповідно до винаходу, стакан прикріплюється безпосередньо до резервуара машини. Запропонована конструкція дозволяє зменшити матеріальні витрати та знизити трудоємкість процесу виготовлення пристрою за рахунок спрощення конструкції, а це, в свою чергу, значно підвищує економічність машини в цілому. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема пристрою фасувального. Пристрій фасувальний містить стакан 1, в верхній частині якого вкручено витискувач 2, а в нижній частині - центратор 3. У порожнині стакану 1 встановлено пристрій з системою клапанів: клапана 4 для зливу продукту зі стакана 1, та клапана 5 для заповнення стакана 1 та трубок: повітряної б та шатрової 7. Клапан 4, закріплений на тримачі 8, притискується до седла втулки зливної 9 пружинами 10. Пружини 10 відділені від продукту мембраною 11. В верхній частині стакану 1 накручено гайку 12 за допомогою якої регулюється об'єм продукту при фасуванні. Стакан 1 прикріплюється до резервуару 13. Пристрій фасувальний працює таким чином. Коли рухається карусель фасування, яку підіймає ю О) Сї 9547 підйомний стілець, пляшка попадає під центратор З, натискує на нього, підіймаючи його до верху. При переміщенні центратора 3 зусилля через пружину 10 передається на втулку зливну 9, підіймає її до верху і зачиняє клапан 5, таким чином ізолюється стакан 1 від резервуару 13 машини. При подальшому підйомі пляшки відкривається клапан 4 і через створений кільцевий зазор про дукт зливається по каналу, який утворився внутрішніми поверхнями зливної втулки 9 та зовнішньої поверхні тримача 8, у пляшку. Повітря з пляшки відводиться по внутрішньому каналу витискувача 2. Коли пляшка опускається під дією пружин 10, спочатку зачиняється клапан 4, потім відкривається клапан 5 і стакан 1 заповнюється продуктом. Фіг. 1 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
