Пристрій для регулювання розпушеності постелі відсаджувальної машини

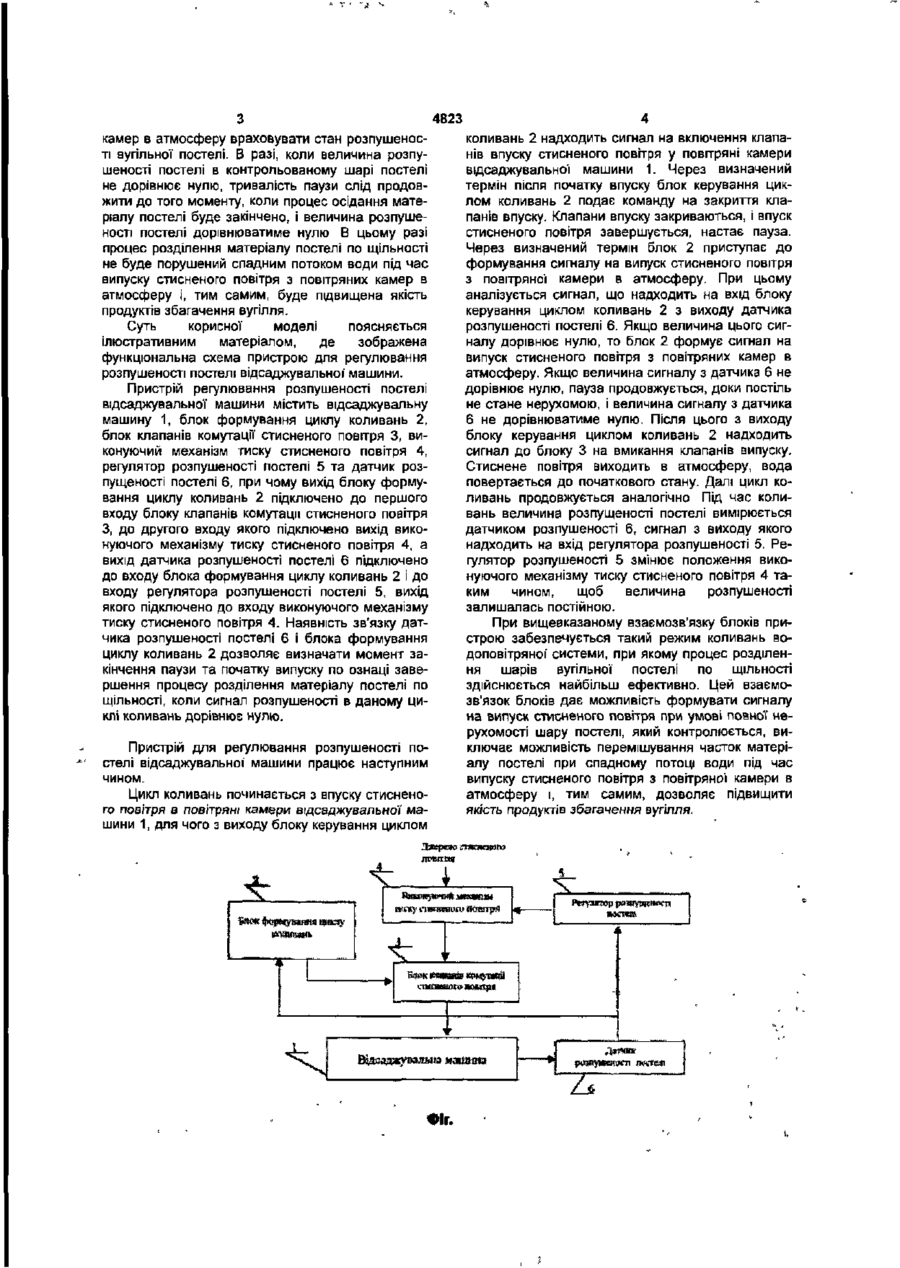

Пристрій для регулювання розпушеності постелі відсаджувальної машини, який містить відсаджувальну машину, блок формування циклу коливань, блок клапанів комутації' стисненого повітря, виконуючий механізм тиску стисненого повітря, регулятор розпушеності постелі та датчик розпущеності постелі, причому вихід блока формування циклу коливань підключено до першого входу блока клапанів комутації стисненого повітря, до другого входу якого підключено вихід виконуючого механізму тиску стисненого повітря, а вихід датчика розпушеності постелі підключено до входу регулятора розпушеності постелі, вихід якого підключено до входу виконуючого механізму тиску стисненого повітря, який відрізняється тим, що вихід датчика розпушеності постелі підключено до входу блока формування циклу коливань Корисна модель відноситься до області гірничої (вугледобувної1) промисловості і може бути використаний в регулюванні розпущеності постелі відсаджувальної машини. Найбільш близьким до пристрою, що заявляється, є пристрій для регулювання розпущеності постелі відсаджувальної машини, який містить відсаджувальну машину, блок формування циклу коливань, блок клапанів комутації стисненого повітря, виконуючий механізм тиску стисненого повітря, регулятор розпущеності постелі та датчик розпущеності постелі, причому вихід блоку формування циклу коливань підключено до першого входу блоку клапанів комутації стисненого повітря до другого входу якого підключено вихід виконуючого механізму тиску стисненого повітря, а вихід датчика розпущеності постелі підключено до входу регулятора розпущеності постелі, вихід якого підключено до входу виконуючого механізму тиску стисненого повітря Коливальний процес води і постелі в відсаджувальної машині здійснюється блоком формування циклу коливань, вихідний сигнал якого надходить до першого входу блоку клапанів комутації стисненого повітря. В процесі роботи пристрою тривалість впуску, паузи та випуску не змінюється при будь яких параметрах вугільної постелі (див Власов К П., Лехциер Л.Р. Автоматичне керування процесами відсадження вугілля. М., "Надра", 1978. с 112) прототип. шеності постелі ще досить велика і вимагає певного додаткового часу для якісного завершення процесу розділення матеріалу постелі по щільності. В основу корисної моделі поставлено задачу удосконалення пристрою для регулювання розпущеності постелі відсаджувальної машини шляхом того, що вихід датчика розпушеності постелі підключено до входу блока формування циклу коливань Поставлена задача досягається тим, що в пристрої для регулювання розпушеності постелі відсаджувальної машини, який містить відсаджувальну машину, блок формування циклу коливань, блок клапанів комутації стисненого повітря, виконуючий механізм тиску стисненого повітря, регулятор розпушеності постелі та датчик розпушеності постелі, при чому вихід блоку формування циклу коливань підключено до першого входу блоку клапанів комутації стисненого повітря, до другого входу якого підключено вихід виконуючого механізму тиску стисненого повітря, а вихід датчика розпушеноеті постелі підключено до входу регулятора розпушеності постелі, вихід якого підключено до входу виконуючого механізму тиску стисненого повітря, згідно корисної моделі, вихід датчика розпушеності постелі підключено до входу блока формування циклу коливань. Недоліком відомого пристрою є відсутність можливості збільшення тривалості паузи в коливальному циклі в тому разі, якщо величина розпу Підключення датчика розпушеності постелі до входу блока формування циіслу коливань дозволяє при формуванні команди на завершення паузи та початок випуску стисненого повітря з повітряних СО CM 00 4823 коливань 2 надходить сигнал на включення клапанів впуску стисненого повітря у повітряні камери відсаджувальної машини 1. Через визначений термін після початку впуску блок керування циклом коливань 2 подає команду на закриття клапанів впуску. Клапани впуску закриваються, і впуск стисненого повітря завершується, настає пауза. Через визначений термін блок 2 приступає до формування сигналу на випуск стисненого повітря з повітряної камери в атмосферу. При цьому аналізується сигнал, що надходить на вхід блоку керування циклом коливань 2 з виходу датчика розпушеності постелі 6. Якщо величина цього сигналу дорівнює нулю, то блок 2 формує сигнал на випуск стисненого повітря з повітряних камер в атмосферу. Якщо величина сигналу з датчика 6 не дорівнює нулю, пауза продовжується, доки постіль не стане нерухомою, і величина сигналу з датчика 6 не дорівнюватиме нулю. Після цього з виходу блоку керування циклом коливань 2 надходить сигнал до блоку 3 на вмикання клапанів випуску. Стиснене повітря виходить в атмосферу, вода повертається до початкового стану. Далі цикл коливань продовжується аналогічно Під час коливань величина розпущеності постелі вимірюється датчиком розпушеності 6, сигнал з виходу якого надходить на вхід регулятора розпушеності 5. Регулятор розпушеності 5 змінює положення виконуючого механізму тиску стисненого повітря 4 таким чином, щоб величина розпушеності запишалась постійною. камер в атмосферу враховувати стан розпушеносТІ вугільної постелі. В разі, коли величина розпушеності постелі в контрольованому шарі постелі не дорівнює нулю, тривалість паузи слід продовжити до того моменту, коли процес осідання матеріалу постелі буде закінчено, і величина розпушеності постелі дорівнюватиме нулю В цьому разі процес розділення матеріалу постелі по щільності не буде порушений спадним потоком води під час випуску стисненого повітря з повітряних камер в атмосферу і, тим самим, буде підвищена якість продуктів збагачення вугілля. Суть корисної моделі поясняється ілюстративним матеріалом, де зображена функціональна схема пристрою для регулювання розпушеності постелі відсаджувальної" машини. Пристрій регулювання розпушеності постелі відсаджувальної машини містить відсаджувальну машину 1, блок формування циклу коливань 2, блок клапанів комутації стисненого повітря 3, виконуючий механізм тиску стисненого повітря 4, регулятор розпушеності постелі 5 та датчик розпущеності постелі 6, при чому вихід блоку формування циклу коливань 2 підключено до першого входу блоку клапанів комутації стисненого повітря З, до другого входу якого підключено вихід виконуючого механізму тиску стисненого повітря 4, а вихід датчика розпушеності постелі 6 підключено до входу блока формування циклу коливань 2 і до входу регулятора розпушеності постелі 5, вихід якого підключено до входу виконуючого механізму тиску стисненого повітря 4. Наявність зв'язку датчика розпушеності постелі 6 і блока формування циклу коливань 2 дозволяє визначати момент закінчення паузи та початку випуску по ознаці завершення процесу розділення матеріалу постелі по щільності, коли сигнал розпушеності в даному циклі коливань дорівнює нулю. При вищевказаному взаємозв'язку блоків пристрою забезпечується такий режим коливань водоповітряної системи, при якому процес розділення шарів вугільної постелі по щільності здійснюється найбільш ефективно. Цей взаємозв'язок блоків дає можливість формувати сигналу на випуск стисненого повітря при умові повної нерухомості шару постелі, який контролюється, виключає можливість перемішування часток матеріалу постелі при спадному потоці води під час випуску стисненого повітря з повітряної камери в атмосферу і, тим самим, дозволяє підвищити якість продуктів збагачення вугілля. Пристрій для регулювання розпушеності постелі відсаджувальної* машини працює наступним чином. Цикл коливань починається з впуску стисненого повітря в повітряні камери відсаджувальної машини 1, для чого з виходу блоку керування циклом Лжереяя т е с л я » rw ЯРВПИй nі pm fopMymwa і і' Віасаджуюльіа иаішаю N «Іг. Даяшк і І
